Рис. 3.1 Выбор типа сети.
В данном случае на предприятии имеется 23 рабочих станции, которые и требуется объединить в корпоративную сеть. Причем они объединены в следующие группы:
- директор предприятия – 1 рабочая станция;
- отдел прямого подчинения - 2 рабочих станции;
- секретарь – 1 рабочая станция;
- отделения 1, 2 и 3 2-го отдела по 3, 2 и 4 рабочих станции соответственно;
- отделения 4 и 5 3-го отдела по 3 и 4 рабочих станции;
- отделение 6 4-го отдела – 3 рабочих станции.
Следуя из схемы выбора типа сети, можно решить, что в данном случае требуется установка сервера, так как мы имеем вертикальную структуру предприятия, то есть разграниченный доступ к информации.
Одним из главных этапов планирования является создание предварительной схемы. При этом в зависимости от типа сети возникает вопрос об ограничении длины кабельного сегмента. Это может быть несущественно для небольшого офиса, однако если сеть охватывает несколько этажей здания, проблема предстает в совершенно ином свете. В таком случае необходима установка дополнительных репитеров (repeater).
В ситуации с предприятием «Шатл-С» вся сеть будет располагаться на одном этаже, и расстояние между сегментами сети не столь велико, чтобы требовалось использование репитеров.
План помещения
влияет на выбор топологии сети значительно сильнее, чем это может показаться на
первый взгляд (рис. 3.2).

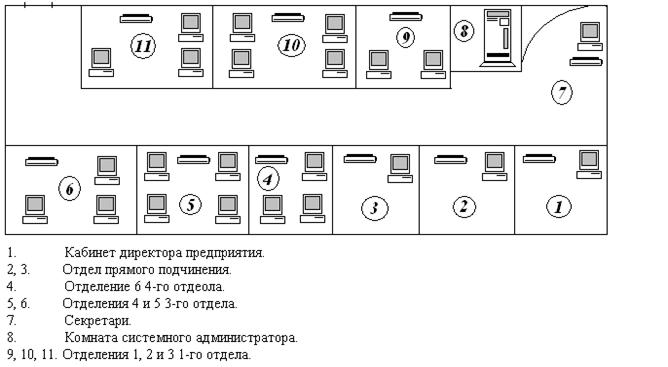

Рис. 3.2. План помещения
После определения места установки сервера можно сразу определить, какое количество кабеля потребуется.
В отличие от установки одноранговой сети, при построении ЛВС с сервером возникает еще один вопрос - где лучше всего установить сервер.
На выбор места влияет несколько факторов:
- из-за высокого уровня шума сервер желательно установить отдельно от остальных рабочих станций;
- необходимо обеспечить постоянный доступ к серверу для технического обслуживания;
- по соображениям защиты информации требуется ограничить доступ к серверу;
Таким образом, было выбрано единственное, возможное место установки сервера, не требующее перестройки внутренних помещений. Сервер было решено установить в помещении кассы, так как только это помещение удовлетворяет требованиям, то есть уровень шума в помещении кассы минимален, помещение кассы изолированно от других, следовательно, доступ к серверу будет ограничен (рис 2.3). В то же время в кассе более удобно проводить обслуживание сервера, так как при установке сервера в кабинете директора или зам. директора обслуживание будет затрудненно в связи с выполнением ими своих служебных обязанностей, а в кабинете отдела кадров доступ к серверу посторонних лиц не сильно затруднен. Размещение же сервера в кабинетах информатики не отвечает ни одному условию.
Сетевая архитектура - это сочетание топологии, метода доступа, стандартов, необходимых для создания работоспособной сети.
Выбор топологии определяется, в частности, планировкой помещения, в котором разворачивается ЛВС. Кроме того, большое значение имеют затраты на приобретение и установку сетевого оборудования, что является важным вопросом для фирмы, разброс цен здесь также достаточно велик.
Топология типа «звезда» представляет собой более производительную структуру, каждый компьютер, в том числе и сервер, соединяется отдельным сегментом кабеля с центральным концентратором (HAB).
Основным
преимуществом такой сети является её устойчивость к сбоям, возникающим
вследствие неполадок на отдельных ПК или из-за повреждения сетевого кабеля. [5]
На рисунке 3.3 изображена топология сети предприятия.
Рис. 3.3 Топология сети предприятия.
Важнейшей характеристикой обмена информацией в локальных сетях являются так называемые методы доступа (access methods), регламентирующие порядок, в котором рабочая станция получает доступ к сетевым ресурсам и может обмениваться данными.
За аббревиатурой CSMA/CD скрывается английское выражение «Carrier Sense Multiple Access with Collision Detection » (коллективный доступ с контролем несущей и обнаружением коллизий). С помощью данного метода все компьютеры получают равноправный доступ в сеть. Каждая рабочая станция перед началом передачи данных проверяет, свободен ли канал. По окончании передачи каждая рабочая станция проверяет, достиг ли адресата отправленный пакет данных. Если ответ отрицательный, узел производит повторный цикл передачи/контроля приема данных и так до тех пор, пока не получит сообщение об успешном приеме информации адресатом. [3]
Так как этот метод хорошо зарекомендовал себя именно в малых и средних сетях, для предприятия данный метод подойдет. К тому же сетевая
архитектура Ethernet, которую и будет использовать сеть предприятия, использует именно этот метод доступа.
Спецификацию Ethernet в конце семидесятых годов предложила компания Xerox Corporation. Позднее к этому проекту присоединились компании Digital Equipment Corporation (DEC) и Intel Corporation. В 1982 году была опубликована спецификация на Ethernet версии 2.0. На базе Ethernet институтом IEEE был разработан стандарт IEEE 802.3. [5]
В настоящее время технология, применяющая кабель на основе витой пары (10Base – T), является наиболее популярной. Такой кабель не вызывает трудностей при прокладке.
Сеть на основе витой пары, в отличие от тонкого и толстого коаксиала, строится по топологии звезда. Чтобы построить сеть по звездообразной топологии, требуется большее количество кабеля (но цена витой пары не велика). Подобная схема имеет и неоценимое преимущество – высокую отказоустойчивость. Выход из строя одной или нескольких рабочих станций не приводит к отказу всей системы. Правда если из строя выйдет хаб, его отказ затронет все подключенные через него устройства.
Еще одним преимуществом данного варианта является простота расширения сети, поскольку при использовании дополнительных хабов (до четырех последовательно) появляется возможность подключения большого количества рабочих станций (до 1024). При применении неэкранированной витой пары (UTP) длина сегмента между концентратором и рабочей станцией не должна превышать 100 метров, чего не наблюдается в предприятии.
Следующим важным аспектом планирования сети является совместное использование сетевых ресурсов (принтеров, факсов, модемов).
Перечисленные ресурсы могут использоваться как в одноранговых сетях, так и в сетях с выделенным сервером. Однако в случае одноранговой сети сразу выявляются её недостатки. Чтобы работать с перечисленными компонентами, их нужно установить на рабочую станцию или подключить к ней периферийные устройства. При отключении этой станции все компоненты и соответствующие службы становятся недоступными для коллективного пользования. [2]
В сетях с сервером такой компьютер существует по определению. Сетевой сервер никогда не выключается, если не считать коротких остановок для технического обслуживания. Таким образом, обеспечивается круглосуточный доступ рабочих станций к сетевой периферии.
На предприятии имеется десять принтеров: в каждом обособленном помещении. Администрация пошла на расходы для создания максимально комфортных условий работы коллектива.
Теперь вопрос подключения принтера к ЛВС. Для этого существует несколько способов.
1. Подключение к рабочей станции.
Принтер подключается к той рабочей станции, которая находиться к нему ближе всего, в результате чего данная рабочая станция становится сервером печати. Недостаток такого подключения в том, что при выполнении заданий на печать производительность рабочей станции на некоторое время снижается, что отрицательно скажется на работе прикладных программ при интенсивном использовании принтера. Кроме того, если машина будет выключена, сервер печати станет недоступным для других узлов.
2. Прямое подключение к серверу.
Принтер подключается к параллельному порту сервера с помощью специального кабеля. В этом случае он постоянно доступен для всех рабочих станций. Недостаток подобного решения обусловлен ограничением в длине принтерного кабеля, обеспечивающего корректную передачу данных. Хотя кабель можно протянуть на 10 и более метров, его следует прокладывать в коробах или в перекрытиях, что повысит расходы на организацию сети.
