Реферат: Компьютерный интерфейс передачи в системе персонального радиовызова общего пользования

 Важным преимуществом протокола ERMES является более высокая помехоустойчи­вость системы, поскольку предполагается использование помехоустойчивого кодирования, а именно прямой коррекции ошибок (FES), циклического кода (30,18).

4 Пейджинговый протокол FLEX

Чтобы удовлетворить растущий спрос на услуги пейджинговой связи, в начале 90-х годов фирмой «Моторола» был разработан новый, более совершенный протокол FLEX, обо­рудование для которого уже выпускается многими ведущими производителями. Именно за счет того, что протокол позволяет операторам обслуживать большее количество абонентов и обеспечивать более высокие скорости передачи данных, он был принят на вооружение во многих странах Азии, Северной и Южной Америки. Основным достоинством это­го прото­кола является высокая скорость передачи данных - 1600, 3200 и 6400 бит/сек, а, сле­дова­тельно, высокая пропускная способность. Так, если в стандарте POCSAG ресурс частоты составляет 10-15 тысяч абонентов, то во FLEX-системах ресурс частотного канала лежит в пре­делах 20-80 тысяч абонентов. В отличие от протокола POCSAG протокол FLEX исполь­зует син­хронную передачу данных, т.е. синхронизация передатчика и приемника произво­дится по абсолютному значению времени. Структура формата FLEX приведена на рисунке 13.

Данные в протоколе FLEX формируются в кадры, которые передаются последова­тельно со скоростью 32 кадра в минуту (1,875 сек на кадр). Полный цикл протокола FLEX состоит из 128 кадров, которые нумеруются от 0 до 127 и передаются ровно 4 минуты. Каж­дый час делится на 15 циклов, пронумерованных от 0 до 14.

Так как протокол FLEX является синхронным, для его синхронизации используются сигналы точного времени, передаваемые в начале каждого часа в кадре 0 цикла 0. При пе­редаче этого кадра осуществляется синхронизация приемников.

Каждый кадр протокола FLEX передается 1,875 сек и состоит из блока синхрониза­ции (115 мсек.) и 11 информационных блоков (по 160 мсек. на блок). Блок синхронизации обеспечивает синхронизацию кадра и настройку пейджеров (фрагменты "Синхрон. 1" и "Синхрон.2"), а также несет информацию о номере цикла и кадра (фрагмент "Кадр инфо").

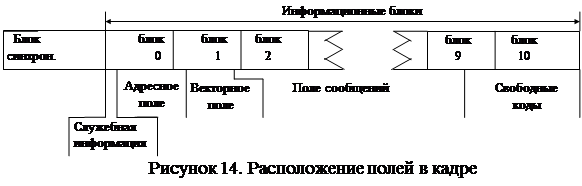

Информационные блоки содержат служебную информацию, адресное поле, задаю­щее адреса пейджеров, которым адресованы сообщения, векторное поле, указывающее, где распо­ложены сообщения в поле сообщений и их длина и непосредственно поле сообщений, содержащее сами сообщения. Последовательность расположения полей в кадре показана на рисунке 14.

Поля не привязаны к границам блока. Порядок расположения адресов пейджеров в адресном поле должен соответствовать порядку расположения векторов в векторном поле. Адреса пейджеров могут задаваться одним кодовым словом (короткий адрес), поддерживая при этом до 2 миллионов адресов, или двумя кодовыми словами (длинный адрес), поддер­живая до 5 миллиардов адресов.

При кодировании информации используется код БЧХ, позволяющий восстанавли­вать единичные ошибки передачи данных. Кроме того, используемая в протоколе последо­вательность передачи сформированных бит информации позволяет восстанавливать приня­тые данные при пропадании сигнала на интервале до 10 мсек.

Каждый пейджер, работающий по протоколу FLEX, может принимать сообщения на любой из допустимых скоростей передачи (1600, 3200 и 6400 бит/сек). Одним из важных следствий синхронного протокола является то, что сообщения для каждого кон­кретного пейджера можно помещать в кадр с определенным номером. Это позволяет пей­джеру избирательно принимать один или несколько кадров из всего четырехминутного цик­ла протокола FLEX, в которые помещаются сообщения на его адрес. Если пейджер не обна­ру­живает своего адреса в своем кадре, он прекращает прием. Такая организация связи по­зволяет резко повысить срок службы батареек пейджера.

Еще одной отличительной особенностью протокола FLEX является возмож­ность работы совместно с другими протоколами связи. Для этого в цикле выделяются опре­деленные кадры для работы по протоколу FLEX, а промежутки между ними отдаются для работы по дру­гим протоколам, например, POCSAG. Это позволяет компании-оператору не создавая новой инфраструктуры, постепенно перейти от работы в протоколе POCSAG на работу в протоколе FLEX. К достоинствам протокола FLEX следует отнести: повышенную скорость передачи данных, т.е. повышенную пропуск­ную способность на один частотный канал; возможность поддержания большого количества адресов (до 5 миллиардов); улучшенные характеристики помехоустойчивости канала передачи: обеспечение энерго-экономичного режима работы пейджеров; возможность совместной работы с другими протоколами.

1.3 Структурная схема организации СПРВ

В зависимости от количества абонентов варианты построения СПРВ подразделяются на: малые системы, средние системы и большие системы. Пример построения малой сис­темы приведен на рисунке 1.

          Малая система рассчитана на обслуживание 150-250 абонентов. Она состоит из автомати­зированного рабочего места (АРМ) оператора, базовой передающей станции и антенно-фи­дерного тракта. Функциональные возможности АРМ следующие: набор и отправка сообщений на текстовой и цифровой пейджер; длинна сообщения до 400 символов; подготовка сообщений с клавиатуры; встроенный кодировщик POCSAG-сигнала; операционная система - DOS;

Пример построения большой системы показан на рисунке 2. Информация, передаваемая на пейджер, поступает в пейджинг-центр следующим образом: с городского телефона; с удаленных терминалов; с городских справочных служб; роуминг с другими пейджинг-центрами; через электронную почту INTERNET-mail. Сообщения через городскую АТС по многоканальной линии поступает на офисную АТС операторского зала.

При передаче сообщения с помощью городского телефона пользователь говорит опе­ратору номер пейджера, на который надо передать сообщение, и само сообщение. Оператор вводит номер пейджера и сообщение в программу. С компьютера информация через кон­центратор ЛВС и центральный диспетчерский пульт, поступает на пейджинг-терминал, ко­торый кодирует сообщение, предназначенное для отправки на пейджер, в формат протокола передачи данных (например, PACSAG) и передает сформированные данные на передатчик, предназначенный для преобразования кодированных сообщений в высокочастотный сиг­нал, его усиления и передачи на АФУ для излучения в эфир на пейджеры и ретрансляторы.

При наличии телефона с DTMF прием цифровых сообщений может быть автомати­ческим. При таком способе приема сообщений пользователь после набора номера пейджинг-центра подключается к оператору-автомату DTMF. При наборе пользователем номера пей­джера и сообщения с помощью кнопок телефона оператор-автомат DTMF автоматически фиксирует сообщение и передает на концентратор ЛВС для последующей передачи на пей­джер. Сообщения, пришедшие с удаленных терминалов, других пейджинг-центров или из электронной почты INTERNET коммутируются на соответствующие серверы, а с них на концентратор ЛВС. Все это происходит автоматически.

Для предоставления абонентам справочной информации в пейджинг-центрах сущест­вует справочная служба, которая позволяет реализовать получение абонентами пейджеров справочной информации по следующим разделам: авиа и ж/д справки; справки о телефонах и адресах; данные о цене купли-прадаже наличной валюты в банках города; сведения о рецептуре культурных, зрелищных учреждений; справка - как проехать по городу.

Справочная информация в пейджинг-центр поступает из городских справочных служб к оператору справочной службы, который формирует и отправляет справочную информацию на пейджеры абонентов.

7 ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСТНОСТИ ПРИ РАБОТЕ

 С ИНТЕРФЕЙСОМ ПЕРЕДАЧИ.

Требования техники безопасности при работе с персональным компьютером:

Одним из основных элементов персонального компьютера является системный блок и монитор. Они могут представлять опасность для здоровья человека. Системный блок закрыт сверху металлической крышкой и внутри его находится блок питания к которому подводится питание напряжением 220 В, поэтому возникает необходимость в заземлении. Заземление возможно осуществить через шнур питания, так как это предусмотрено конструкцией шнура, заканчивающегося вилкой с заземляющимся контактом. Монитор является источником электромагнитных и электростатических полей и рентгеновского излучения. Поэтому монитор должен иметь гигиенические сертификаты, включающие в себя оценку визуальных параметров и подтверждающие не превышение допустимых норм излучения.

Согласно санитарных правил и норм, должны также выполнятся следующие требования:

-     помещения, в которых располагаются персональные компьютеры, должны быть оборудованы одноместными столами

-     столы и стулья должны иметь регулировочные параметры и соответствовать росту

Общие требования

К самостоятельной работе допускаются лица, не имеющие медицинских противопоказаний, прошедшие вводный инструктаж и инструктаж на рабочем месте. Продолжительность непрерывной работы на компьютере без регламентированного перерыва не должна превышать 3-х часов. В средних специальных учебных заведениях длительность работы на персональном компьютере во время учебных занятий должна составлять не более одного часа в день, а во время производственной практики, без учебных занятий, не должна превышать трех часов в день. Не допустимо суммирование регламентированных перерывов. Для снижения утомлённости глаз, следует выполнять профилактические упражнения.
