Реферат: Компьютерный интерфейс передачи в системе персонального радиовызова общего пользования

Государственный комитет РФ по связи и информатизации

Архангельский колледж телекоммуникаций

Санкт-Петербургского государственного университета

телекоммуникаций им. проф. М.А. Бонч-Бруевича

Допущен к защите

"_____"__________________1999г.

Зав. Отделением______________

ДИПЛОМНАЯ РАБОТА

НА ТЕМУ

"Компьютерный интерфейс передачи

системы ПРВ ОП"

Рецензент___________________________________ (____________________)

Консультант_________________________________________ ( Ганичев М. Я. )

Дипломант_____________________________________ ( Пономаренко Е. В. )

Архангельск

1999г.

СОДЕРЖАНИЕ

Введение

1 Обзор сетей ПРВ. 4

2 Стандарт ПРВ POCSAG. 10

3 Компьютерный интерфейс передачи.

3.1 Аппаратное обеспечение. 14

3.2 Программное обеспечение.

3.2.1 Формат сообщения. 19

3.2.2 Подготовка программы к работе с пейджером. 24

3.2.3 Программа расчёта контрольных бит.

4 Лабораторная работа: "Формат записи протокола POCSAG." 32

5 Лабораторная работа: "Организация локальной или

корпоративной сети ПРВ" 32

6 Охрана труда при работе системы. 39

Заключение.

Литература.

ВВЕДЕНИЕ.

В данной дипломной работе я отразил систему организации компьютерного интерфейса сетей ПРВ ОП, о так же основные принципы построения сетей персонального радиовызова. Тематика компьютерного интерфейса передачи данных вызвала у меня интерес к написанию проекта в связи с прогрессивностью и актуальностью темы.

Система персонального радиовызова (в данном случае по средствам пейджера) является удобной технологической разработкой, для той части нашего общества, которой необходимо по профессиональным или иным причинам постоянно находиться в "поле зрения" организации или группы лиц. Система персонального радиовызова, с момента разработки, сразу же нашла применение среди спецслужб, врачей и т.д. Радиус действия обычно ограничивался по площади объекта (больница, завод, охраняемая территория и т.п.) Пользователями системы персонального радиовызова становилось всё большее количество людей, увеличивалась и зона обслуживания. В наши дни СПРВ используется в основном рядовыми гражданами. Такое расширение системы привело к понятию СПРВ ОП, – что означает система персонального радиовызова общего пользования.

Целью дипломного проекта является практическая реализация аппаратно-программного интерфейса передачи данных в формате протокола POCSAG, а так же наработка практических навыков и теоретических знаний по организации и эксплуатации сети персонального радиовызова на базе персонального компьютера, программного обеспечения, устройства сопряжения, возбудителя ВО-71, умножителя частоты на 10 (совместно с антенной) и 2-х пейджеров NEC-26B. Целью проекта, так же является разработка методических указаний по выполнению лабораторных работ по темам: "Формат записи протокола POCSAG" и "Организация локальной или корпоративной сети ПРВ".

1 ОБЗОР СЕТЕЙ ПРВ.

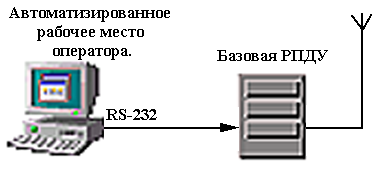

В зависимости от количества абонентов варианты построения СПРВ подразделяются: на малые, средние и большие системы. Пример построения малой системы приведен на рисунке 1.

Рисунок 1. Малая система ПРВ.

Малая система рассчитана на обслуживание 150-250 абонентов. Она состоит из автоматизированного рабочего места (АРМ) оператора, базовой передающей станции и антенно-фидерного тракта. Функциональные возможности (определяемые установленным программным обеспечением) АРМ следующие:

- набор и отправка сообщений на текстовой и цифровой пейджер;

- длинна сообщения до 400 символов (конкретная программа);

- групповые сообщения;

- подготовка сообщений с клавиатуры или из файла;

- нумерация сообщений;

- встроенный кодировщик POCSAG-сигнала;

- операционная система - DOS/WINDOWS;

Пример построения большой системы показан на рисунке 2. Информация, передаваемая на пейджер, поступает в пейджер-центр следующим образом:

- с городского телефона;

- с удаленных терминалов;

- с городских справочных служб;

- роуминг с другими пейджинг-центрами;

- через электронную почту INTERNET-mail.

Сообщения через городскую АТС по многоканальной линии поступает на офисную АТС операторского зала.

При передаче сообщения с помощью городского телефона пользователь сообщает оператору номер пейджера, на который надо передать сообщение, и непосредственно текст самого сообщения. Оператор вводит номер пейджера и сообщение в компьютер. С компьютера информация через концентратор локальной вычислительной сети и центральный диспетчерский пульт, поступает на пейджинг-терминал, который кодирует сообщение, предназначенное для отправки на пейджер, в формат протокола передачи данных (например, POCSAG) и передает сформированные данные на передатчик, предназначенный для преобразования кодированных сообщений в высокочастотный сигнал, его усиления и передачи на АФУ для излучения в эфир на пейджеры и ретрансляторы.

При наличии телефона с DTMF прием цифровых сообщений может быть автоматическим. При таком способе приема сообщений пользователь после набора номера пейджер-центра подключается к оператору-автомату DTMF. При наборе пользователем номера пейджера и сообщения с помощью кнопок телефона оператор-автомат DTMF автоматически фиксирует сообщение и передает на концентратор ЛВС для последующей передачи на пейджер.

Сообщения, пришедшие с удаленных терминалов, других пейджер-центров или из электронной почты INTERNET коммутируются на соответствующие серверы, а с них на концентратор ЛВС. Все это происходит автоматически.

Для предоставления абонентам справочной информации в пейджер-центрах существует справочная служба, которая позволяет реализовать получение абонентами пейджеров справочной информации по следующим разделам:

- авиа и ж/д справки;

- справки о телефонах и адресах;

- данные о цене купли-прадаже наличной валюты в банках города;

- сведения о рецептуре культурных и зрелищных учреждений;

- справка - как проехать по городу.

Справочная информация в пейджинг-центр поступает из городских справочных служб к оператору справочной службы, который формирует и отправляет справочную информацию на пейджеры абонентов.

Сравнительная характеристика стандартов СПРВ

Сегодня для систем персонального радиовызова в России, как и во всём мире, используется несколько стандартов, сравнительные характеристики которых приведены в таблице 1.

Таблица 1. Сравнительная характеристика стандартов СПРВ

Характеристики:	POCSAG	ERMES	FLEX
Скорость данных, бит/с	512,1200,2400	6250	1600,3200,6400
Максимальное число 10-разряд-ных цифровых сообщений в час	82000 при скорости 2400 бит/с	104000	167000 при скорости6400 бит/с
Максимально допустимое время прерывания сообщения, мс	1,95; 0.83; 0.42	2,8	10 при любой скорости
Срок службы батарей, мес.	1	5	5
Роуминг	Нет	Да	Да
Оптимизация загрузки системы	Нет	Да	Да
Нумерация сообщений	Нет	Да	Да
Передача времени и даты	Нет	Да	Да
Динамический групповой вызов	Нет	Да	Да
Индикатор длинны сообщения	Нет	Нет	Да
Контрольные суммы	Нет	Нет	Да

Наиболее перспективным является стандарт FLEX. Он имеет ряд существенных преимуществ, таких как: высокую емкость и устойчивость к помехам, наличие синхронного режима работы, совместимость с существующими протоколами, возможность поддержки усовершенствованных услуг в будущем.
