Реферат: Кабеля для компьютерной сети

Обычно на проводе написано, к какой категории он относится. Например: " ...CATEGORY 5 UTP..." Международный стандарт ISO/IEC 11801 - эквивалентен EIA/TIA-568.

Неэкранированная витая пара (UTP)

Внешняя оболочка кабеля "витая пара" может быть либо сравнительно тонкой, как у неэкранированной витой пары (UTP, unshielded twisted-pair), либо толстой, как в экранированной витой паре (STP, shielded twisted-pair). Из этих двух типов кабеля более часто используется UTP. Большинство офисных сетей Ethernet построены на UTP. Кабель UTP использует медные проводники диаметром 22 или 24 по шкале AWG с характеристическим импедансом 100 Ом. Оболочка может быть пленумной и непленумной.

Помимо основных спецификаций, стандарт TIA/EIA-Т568-А определяет уровни производительности для кабеля UTP, согласно которым кабель разделяется на пять категорий. Чем выше категория кабеля, тем более эффективно он может передавать данные. Основное отличие между категориями кабеля заключается в количестве витков каждой пары проводов. В табл. перечислены категории, определенные в стандарте T568-А, их скоростные характеристики и области применения.

Категория	Полоса частот	Применение
1	до 0 МГц	Телефон; POTS (Plain Old Telephone System, услуги традиционной телефонии); системы сигнализации
2	до 1 МГц	Телефон; миникомпьютеры IBM и терминалы; ARCNET; LocalTalk
3	до 16 МГц	Телефон; 10BaseT Ethernet; 4 Мбит/с Token Ring; 100BaseT4; 100VG-AnyLan
4	до 20 МГц	16 Мбит/с Toking Ring
5	до 110 Мгц	OC-3 (ATM); SONet

Кабель категории 3 традиционно используется в телефонии, также он пригоден для сетей Ethernet 10BaseT, которые функционируют на скорости 10 Мбит/с. Категория 3 не подходит для полосы пропускания 100 Мбит/с сети Fast Ethernet, исключая случай 100BaseT4, который специально разработан в расчете на кабель этой категории. Только 100BaseT4 (а также крайне малоуспешный протокол 100VG-AnyLAN) могут работать с этим кабелем, так как они задействуют все четыре пары проводов для передачи данных, в то время как стандартные технологии применяют только две пары.

Кабель категории 4 обеспечивает незначительное увеличение производительности по сравнению с категорией 3, и одно время поддерживался сетями Token Ring.

Большинство современных UTP-сетей построены на кабеле категории 5, так как он обеспечивает значительный прирост быстродействия и поддерживает передачу с частотой до 100 МГц. Даже если на настоящий момент сеть использует 10BaseT, большинство администраторов предпочитают кабель категории 5, предвидя будущий переход на Fast Ethernet или другую высокоскоростную технологию.

Примечание:

Хотя деление на категории TIA/EIA относится в основном только к кабелю, другие сетевые компоненты, относящиеся к сетевой среде передачи данных, также разбиваются на категории. Для создания кабельной системы, полностью совместимой с категорией 5, требуется, чтобы все коннекторы, настенные розетки, коммутационные панели и другие компоненты также соответствовали категории 5.

Стандарты, следующие за категорией 5

В то время как кабель категории 5 успешно используется в сетях с пропускной способностью 100 Мбит/с, таких как Fast Ethernet, технология продолжает развиваться. И сегодня доступны устройства для Gigabit Ethernet, обеспечивающего пропускную способность 1 Гбит/с (1000 Мбит/с). Чтобы приспособиться к этим ультравысоким скоростям, классификация кабеля UTP также продолжает расширяться. Однако процесс разработки и принятия стандартов TIA/EIA медленнее (намного), чем темпы развития технологии, в результате чего на рынке присутствуют виды кабеля, выходящие за границы самой высокой из действующих на сегодня категорий - категории 5. Их статус еще не определен официальными стандартами.

Компания Anixter, Inc., играющая видную роль в развитии стандартов TIA/EIA, разработала свою собственную классификацию кабеля. В ней кабель, в противоположность категориям, разбивается на уровни (levels). В табл. перечислены уровни, предлагаемые Anixter, которые следуют за текущей 5 категорией.

Level 5 удваивает полосу частот, определенную категорией 5, до 200 МГц, чтобы соответствовать международному стандарту ISO 11801. Кабели этого уровня обеспечивают пропускную способность до 1,2 Гбит/с, что позволяет использовать их для передачи информации в сетях Gigabit Ethernet. Оборудование, поддерживающее этот стандарт, ныне называется усовершенствованной категорией 5 (Category 5 Enhanced или Category 5Е). Помимо указанного существуют и другие названия. Level б увеличивает ширину полосы частот до 350 МГц, а Level 7 - до 400 МГц. Сейчас на рынке можно найти кабель, для обозначения уровня производительности которого принята данная классификация.

Уровень	7 Полоса частот
Level 5	200 МГц
Level 6	350 МГц
Level 7	400 МГц

TIA/EIA также работает над расширением стандарта, которое, по всей видимости, не будет соответствовать уровням Anixter. Усовершенствованная категория 5 включает проверку на перекрестные наводки, для которых чаще используется термин "переходное затухание", а именно переходное затухание на ближнем конце (NEXT, near-end crosstalk), переходное затухание на дальнем конце (FEXT, far-end crosstalk) и потери на отражение ("обратное затухание) сигнала (RL, return loss). Категория б введена, чтобы удвоить полосу частот категории 5 до 200 МГц, а категория 7 (стандарт которой находится еще только на ранних стадиях разработки) - до 750 МГц. На настоящий момент оборудование, соответствующее этим спецификациям, еще не производится.

Схема расположения контактов коннекторов

Кабель "витая пара" завершается на обоих концах коннекторами IU-45 (R3 - акроним для Registered 3ack, стандартный штекер) - это 8-контактная версия 4-контактного коннектора И-11 для стандартного телефонного кабеля. Схема расположения контактов для коннекторов, которая также определяется в стандарте TIA/Е1А-T568-А, приведена на рис. Она известна под названием назначение контактов 5б8А. Однако другие стандарты, предшествующие Т1А/EIA-Т568-А, предусматривают альтернативную схему расположения выводов.

Вилка "RJ-45" похожа на вилку от импортных телефонов, только немного большего размера и имеет восемь контактов.

1 - контакты 8 шт.

2 - фиксатор разъема

3 - фиксатор провода

Вид со стороны контактов

Контакт 1

Контакт 8

Вид со стороны кабеля

Вид спереди

На новой, неиспользованной вилке, контакты

выходят за пределы корпуса.

В процессе обжима, они будут утоплены внутрь

корпуса, прорежут изоляцию (2) провода и

воткнуться в жилу(1).

Вилки делятся на экранированные и неэкранированные, со вставкой и без, для круглого и для плоского кабеля, для одножильного и для многожильного кабеля, с двумя и с тремя зубцами.

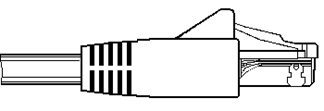

Полезно вместе с вилкой на кабель устанавливать защитный колпачок.

Для защиты кабеля от возможного переломления в месте крепления вилки RJ-45 применяется защитный колпачок. Выпускается различных цветов, что удобно для маркировки кабеля и бывает как разборного, так и неразборного типа. Колпачок неразборного типа необходимо надевать на кабель до установки вилки. Разборный колпачок состоит из двух половинок с замком и его можно установить после монтажа вилки на кабель.

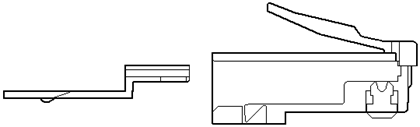

Вилка со вставкой

Расплетенные и расположенные в соответствии с выбранным вами способом, провода кабеля вставляются во вставку до упора, лишнее обрезается, затем вставка вместе с кабелем вставляется в вилку. Вилка обжимается. При данном способе монтажа длина расплетения получается минимальной, монтаж проще и быстрее, чем при использовании обычной вилки без вставки. Такая вилка несколько дороже чем обычная.
