Реферат: Кабеля для компьютерной сети
Сети на основе коаксиального кабеля используют шинную топологию, образуемую компьютерами, которые присоединяются к сегменту кабеля по всей его длине. Каждый сигнал, переданный рабочей станцией по кабелю, распространяется в обоих направлениях до концов кабеля и достигает всех рабочих станций. На концах шины должны быть размещены резисторы (называемые терминаторами), которые поглощают принимаемый ими сигнал, снижая напряжение до нуля. Без терминаторов сигнал отражался бы от концов кабеля и возвращался обратно, вызывая повреждение данных.
По сравнению с другими типами кабеля коаксиальный кабель сравнительно мало эффективен для передачи данных по сети. Сеть Ethernet, построенная на основе коаксиального кабеля, ограничена пропускной способностью 10 Мбит/с. Последующий переход на более высокую скорость передачи, как в случае с кабелем из витой пары и Fast Ethernet, для нее невозможен. Со случаями применения коаксиального кабеля можно столкнуться в сетях, развернутых несколько лет назад. В новых сетях Ethernet он фактически не применяется. В следующих ниже разделах рассматривается использование различных типов кабеля, и обсуждаются ограничения и преимущества, связанные с применением того или иного типа.
Толстый Ethernet
Кабель RG-8/U обычно называется магистральным кабелем для толстого Ethernet (thick Ethernet trunk cable), что связано с его непосредственным использованием. RG-8/U, применяемый в сети "толстый Ethernet", обеспечивает наименьшее затухание среди всех видов коаксиального кабеля. Это свойство в большой мере связано с тем, что он толще всех остальных видов. Поэтому сеть "толстый Ethernet" может иметь сегменты длиной до 500 м, в то время как в тонком Ethernet они ограничены дистанцией 185 м.
Диаметр кабеля RG-8/U равен 0,405 дюйма (около 1 см). Кабель напоминает по внешнему виду садовый шланг, но только при этом он тяжелее и более жесткий, что затрудняет его укладку вокруг углов. Поэтому обычно такой кабель прокладывается по полу помещения. В спецификации Ethernet указано, что для подключения каждого компьютера к кабелю RG-8/U следует использовать кабель интерфейса подключаемых устройств (AUI, Attachment Unit Interface). Кабель RG-58А/U, применяемый в сети "тонкий Ethernet", напротив, тоньше, легче и гибче, что позволяет подключать его непосредственно к сетевому адаптеру. RG-8/U также намного дороже, чем другие виды коаксиального кабеля, и это может быть одной из причин его редкого использования сегодня. Для сравнения: бухта непленумного кабеля RG-8/U длиной 500 футов (около 152 м) у одного из поставщиков стоит 399 $, тогда как стоимость RG-58А/U такой же длины составляет 129 $. Пленумный кабель еще дороже: 1049 $ за 500 футов RG-8/U и 259 $ за RG-58А/U.

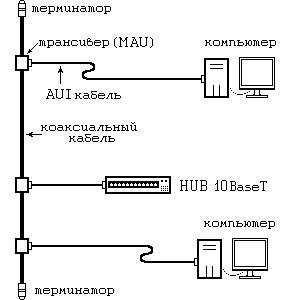

Кабель "толстый Ethernet" обычно желтого цвета (поливинилхлоридная оболочка) или оранжево-коричневого (тефлона), и через каждые 2,5 м на нем стоят черные метки в местах, куда предположительно должны подключаться рабочие станции. Для подключения рабочей станции к кабелю преимущественно применяется специальное приспособление, известное как "зуб вампира" (vampire tap). "Зуб вампира" — это зажим, который присоединяется к кабелю, после того как прокалывает отверстие в его оболочке. Он имеет металлические зубцы, которые вонзаются в проводящую жилу (рис. 4.3). "Зуб вампира" также включает трансивер (внешний по отношению к компьютеру), который размещается непосредственно на кабеле и подключается к сетевому адаптеру AUI-кабелем с 15-контактными коннекторами DB-15 на обоих концах.
Примечание:
Длина AUI-кабеля может достигать 50 метров, что является важным фактором при планировании конфигурации сети. В большинстве случаев магистраль "толстый Ethernet" проходит через комнату вдоль стены, и все компьютеры подключаются к ней.
При таком способе соединения нет необходимости в разрезании кабеля "толстый Ethernet" в точке подключения каждой рабочей станции. Спецификация Ethernet рекомендует применять один непрерывный сегмент, когда это только возможно, и даже указывает места, где должны располагаться разрывы, если в последних есть необходимость. Для соединения концов кабеля "толстый Ethernet" в точках разрыва применяются N-коннекторы. Также на обоих концах шины используются специальные N-коннекторы с резисторами, играющие роль терминаторов.
Характеристики:
IEEE 10Base5 или "толстый" Ethernet - самый старый стандарт среди остальных. В настоящее время затруднительно найти в продаже новое оборудование для построения сети на этом стандарте. Основные его параметры:
| Используемая топология | Общая шина |
| Используемый провод | Коаксиальный кабель толстый (так называемый "желтый") с волновым сопротивлением 50 Ом. |
| Максимальная длина сегмента (отрезок сети без повторителя, ограниченный терминаторами) | 500метров (1640 футов) |
| Минимальное расстояние между точками подключения | 2,5 метра (8,2 фута) |
| Максимальное количество точек подключения к сегменту | 100 |
| Максимальное количество сегментов сети | 5 |
| Устройства подключаются к сети посредством устанавливаемого на кабель трансивера (transceiver - MAU, Media Access Unit). | |
| Максимальная длина трансиверного кабеля (длина кабеля между трансивером и устройством) | 25 метров |
При подключении используется разъем (AUI) 15 pin:
| 1 | Control In Circuit Shield |
| 2 | Control In Circuit A |
| 3 | Data Out Circuit A |
| 4 | Data In Circuit Shield |
| 5 | Data In Circuit A |
| 6 | Viltage Common |
| 9 | Control In Circuit B |
| 10(A) | Data Out Circuit B |
| 11(B) | Data Out Circuit Shield |
| 12(C) | Data In Circuit B |
| 13(D) | Viltage Plus |
| 14(E) | Viltage Shield Shell Protective Ground |
|
3
Data Out Circuit A |
5
Data In Circuit A |
2
Control In Circuit A |
|
Разъем, расположенный на трансивере (папа):
Название "Transceiver" происходит от английских слов transmiter (передатчик) и receiver (приемник).
Трансивер позволяет станции передавать в и получать из общей сетевой среды передачи. Дополнительно, трансиверы Ethernet определяют коллизии в среде и обеспечивают электрическую изоляцию между станциями.
10Base2 и 10Base5 трансиверы подключаются напрямую к среде передачи (кабель) общая шина. Хотя первый стандарт обычно использует внутренний трансивер, встроенный в схему контроллера и Т-коннектор для подключения к кабелю, а второй (10Base5) использует отдельный внешний трансивер и AUI-кабель или трансиверный кабель для подключения к контроллеру.10BaseF, 10BaseT, FOIRL также обычно используют внутренние трансиверы.
Надо сказать, что существуют так же внешние трансиверы для 10Base2, 10BaseF, 10baseT и FOIRL, которые подключаются к порту AUI или напрямую или через AUI-кабель.
Пример внешнего трансивера для 10Base2:
Из-за присущих ему недостатков, таких как высокая стоимость и жесткость и, несмотря на лучшую, чем у тонкого Ethernet производительность, "толстый Ethernet" никогда не употребляется для прокладки новых сетей Ethernet и очень редко встречается в уже существующих.
Тонкий Ethernet
Главное преимущество кабеля RG-58, применяемого для тонкого Ethernet, перед RG-8 - это его гибкость. Благодаря указанному достоинству упрощается процесс прокладки сети, и появляется возможность подвести кабель прямо к компьютеру, не используя для этого AUI-кабель. Однако, по сравнению с витой парой, кабель "тонкий Ethernet" все еще неудобен и трудно скрываем по причине того, что каждая рабочая станция должна иметь два кабеля, подключенных Т-коннектором к сетевому адаптеру. Вместо аккуратных настенных розеток с разъемами для коммутационных кабелей, в кабельной системе тонкого Ethernet для каждого компьютера из стены торчат два толстых, достаточно жестких отвода.
