Реферат: Изучение программ MS Office

При разработке алгоритма разветвляющегося вычислительного процесса используется базовая управляющая структура ветвления (развилка).

Ветвление называют также структурой ЕСЛИ-ТО-ИНАЧЕ. Она состоит из логического элемента с проверкой некоторого условия Р и функциональных блоков S1 и S2, в которых отражаются задачи ветвей соответственно “да” и “нет”. Ветвление может быть двух видов. Полная условная конструкция (рис.1) и неполная условная конструкция (неполное ветвление) (рис.2).

Неполное ветвление также называют структурой ЕСЛИ-ТО.

Структура разветвления

Полное Неполное

Блок-схема: решение: P

Да Нет Да Нет

Рис 1 Рис 2

Если в процессе выполнения программы отдельные участки вычислений повторяются многократно, при этом каждый раз используются новые значения переменных, то такой процесс называют циклическим.

Циклами называются повторяемые участки вычислений в конкретной программе.

Базовая структура ЦИКЛ имеет два вида см. рис.

Параметр цикла – переменная, принимающая при каждом следующем заходе в цикл новое значение.

Тело цикла – последовательность действий, которая выполняется многократно.

Начальные присваивания – присваивание начальных значений тем переменным, которые используются в теле цикла.

В состав цикла входит логический элемент с проверкой условия Р и функциональный блок S, называемый телом цикла. В первом случае блок S расположен после проверки логического условия Р. При определенных значениях условия Р блок S может не выполнятся ни разу. Эту структуру называют Цикл – Пока.

Структура Пока

Да Нет

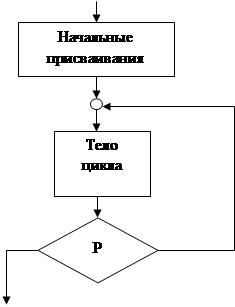

Во втором случае блок S расположен до проверки условия Р и поэтому выполняется по крайней мере один раз. Эту структуру называют Цикл – До.

Структура До

Да Нет

Расстановка значений истинности “да” и ”нет” в изображении структур циклов, может быть произвольной. Однако способ их расстановки, принятый на рисунках не случаен, а является выражением определенного стандарта, объединяющего в том числе и сами названия структур (Цикл – Пока, Цикл – До). В первом случае (рис.) тело цикла исполняется, пока – условие истинно. Условие Р в этой структуре называют условием продолжения цикла. Во втором случае (рис.) тело цикла исполняется до истинности . Условие в этой структуре называют условием окончания цикла.

6.Пример реализации записи алгоритма в виде блок-схемы

с помощью текстового редактора MS Word 2000.

В процессе создания компьютерных программ часто возникает необходимость в записи алгоритма в виде блок-схемы. Эта задача легко решается с помощью графических компонентов текстового редактора MS Word 2000. Ниже приведён примеры изображения записи блок-схемы алгоритма программы для вычисления значений функции. Разработка блок-схемы произведена в ходе выполнения лабораторной работы.

Блок-схема: решение: X>b Блок-схема: решение: X<a Блок-схема: альтернативный процесс: конец

X:=X + H

Блок-схема: данные: X,Y

Y:= F2(x)

Y:= F3(x)

Y:= F1(x)

Блок-схема: решение: X<=Xk

X:=Xn

Скругленный прямоугольник: начало Параллелограмм: Xn, Xk, H,
a, b
