Реферат: Информационная система складского терминала

1. № акта о разгрузке;

2. оператор, производящий приемку продукции на склад (зав. складом);

3. № товарно-транспортной накладной, по которой продукция прибыла на склад;

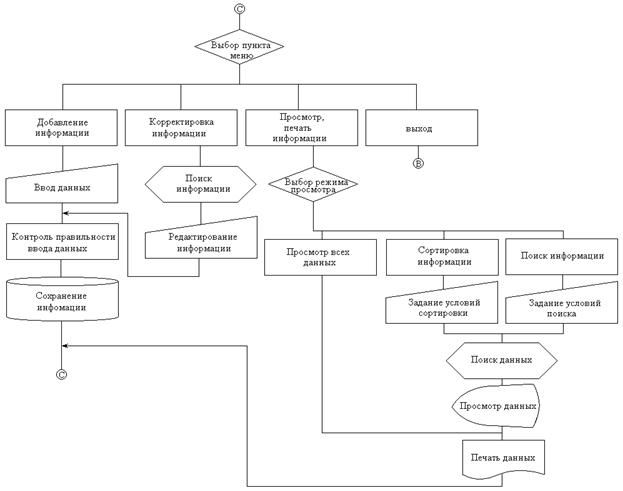

Рис. 3.6. Алгоритм работы информационной системы складского терминала

4. дата создания акта о разгрузке;

5. время создания акта о разгрузке;

6. № машины, с которой прибыла продукция;

7. поставщик продукции;

8. водитель машины;

9. дата разгрузки;

10.  время разгрузки;

11.  код продукта;

12.  наименование продукта;

13.  срок годности продукта;

14.  количество коробов продукции;

15.  вес короба продукции;

16.  цена короба продукции;

17.  адрес разгруженной продукции на складе;

Данное объектное отношение также должно содержать информацию о поставщике продукции (адрес, телефон и т.д.). Используя данное объектное отношение, мы получим слишком громоздкую базу данных, с огромной избыточностью. Так как принятая продукция будет иметь определенное количество разных адресов на складе для каждого кода продукции в отдельности, то мы получим большое число строк, в которых будет повторяться информация о поставщиках, продукции, операторах. Исходя из данного анализа целесообразно будет разбить объектное отношение документов прихода на несколько отдельных объектных отношений: документы прихода, карточка товара, поставщики, операторы, расположение.

Определим атрибуты объектного отношения «Карточка товара»:

1.  наименование товарной единицы;

2.  производитель товарной единицы;

3.  код продукта;

4.  вес короба продукции;

5.  высота короба продукции;

6.  ширина короба продукции;

7.  длина короба продукции;

8.  цена короба продукции.

Определим атрибуты объектного отношения «Поставщики»:

1.  код поставщика;

2.  название поставщика;

3.  адрес поставщика;

4.  телефон поставщика;

5.  расчетный счет поставщика;

6.  № договора с поставщиком;

Определим атрибуты объектного отношения «операторы»:

1.  фамилия оператора;

2.  имя оператора;

3.  отчество оператора;

4.  адрес оператора;

5.  телефон оператора;

Определим атрибуты объектного отношения «Документы прихода»:

1.  № акта разгрузки;

2.  оператор;

3.  № товарно-транспортной накладной;

4.  время создания акта разгрузки;

5.  дата создания акта разгрузки;

6.  № машины, с которой прибыла продукция;

7.  поставщик;

8.  водитель машины;

9.  дата разгрузки;

10.             время разгрузки;

Определим атрибуты объектного отношения «Расположение»:

1.  № акта разгрузки;

2.  код продукта;

3.  количество коробов;

4.  срок годности продукции;

5.  адрес;

Информация о товарах будет располагаться в файле с именем «tovar.dbf» со следующей структурой файла (Таблица 3.1.):

Таблица 3.1.

Название	Имя поля	Тип поля	Длина
Название товара	Nаim_tov	текстовый	30
Производитель товарной единицы	Naim_proizvod	текстовый	15
Код продукта	Kod_prod	числовой	6
Вес короба продукции	Ves_prod	числовой	4
Ширина короба продукции	Shir_prod	числовой	3
Высота короба продукции	Visot_prod	числовой	3
Длина короба продукции	Dlin_prod	числовой	3
Цена короба продукции	Cena_prod	числовой	4



Информация о поставщиках будет располагаться в файле с именем «postav.dbf» со следующей структурой файла (Таблица 3.2):

Таблица 3.2.

Название	Имя поля	Тип поля	Длина
код поставщика	Kod_post	числовой	5
название поставщика	Naim_post	текстовый	15
адрес поставщика	Adres_post	текстовый	30
телефон поставщика	Telef_post	числовой	6
расчетный счет поставщика	Ras_shet	числовой	30
№ договора с поставщиком	№_dogov	числовой	10

Информация об операторах будет располагаться в файле с именем «operators.dbf» со следующей структурой файла (Таблица 3.3.):

Таблица 3.3.

Название	Имя поля	Тип поля	Длина
Фамилия оператора	FIO1_oper	текстовый	10
Имя оператора	FIO2_oper	текстовый	8
Отчество оператора	FIO3_oper	текстовый	10
Адрес оператора	Adres_oper	текстовый	30
Телефон оператора	Telef_oper	числовой	6

Информация о документах прихода будет располагаться в файле с именем «prihod.dbf» со следующей структурой файла (Таблица 3.4.):

Таблица 3.4.

Название	Имя поля	Тип поля	Длина
№ акта разгрузки	№_akt	числовой	10
Оператор	operator	текстовый	10
№ товарно-транспортной накладной	№_TTN	числовой	5
Время создания акта о разгрузке	Time	time	8
Дата создания акта о разгрузке	Data	data	10
№ машины, с которой прибыла продукция	№_cars	общий	10
Код поставщик	Kod_post	текстовый	15
Водитель машины	Voditel	текстовый	10
Дата разгрузки	Data1	data	10
Время разгрузки	Time1	time	8

Информация о расположении будет располагаться в файле с именем «adress.dbf» со следующей структурой файла (Таблица 3.5.):
