Реферат: Безопасность Internet

	Информационный сервер

                              Внешний                           Внутренний

                          Маршрутизатор                        маршрутизатор

                                                                                                                                                                            Экранированная

                                                   подсеть

	Сервер электронной почты		Прикладной шлюз

Внешний маршрутизатор защищает от сети internet как экранированную подсеть, так и внутреннюю сеть. Он должен пересылать трафик согласно следующим правилам:

·разрешается трафик от объектов internet к прикладному шлюзу;

·разрешается трафик от прикладного шлюза к internet;

·разрешается трафик электронной почты от internet к серверу электронной почты;

·разрешается трафик электронной почты от сервера электронной почты к internet;

·разрешается трафик FTP, Gopher и т.д. от internet к информационному серверу;

·запрещается остальной трафик.

       Внешний маршрутизатор запрещает доступ из internet к системам внутренней сети и блокирует весь трафик к internet, идущий от систем, которые не должны являться инициаторами соединений (в частности, информационный сервер и др.). Этот маршрутизатор может быть использован также для блокирования других уязвимых протоколов, которые не должны передаваться к хост-компьютерам внутренней сети или от них.

          Внутренний маршрутизатор защищает внутреннюю сеть как от Internet, так и от экранированной подсети. Внутренний маршрутизатор осуществляет большую часть пакетной фильтрации. Он управляет трафиком к системам внутренней сети и от них в соответствии со следующими правилами:

·     разрешается трафик от прикладного шлюза к системам сети;

·     разрешается прикладной трафик от систем сети к прикладному шлюзу;

·     разрешает трафик  электронной почты от сервера электронной почты  к системам сети;

·     разрешается трафик электронной почты от систем сети к серверу электронной почты;

·     разрешается трафик FTP, Gopher и т.д. от систем сети к информационному серверу;

·     запрещает остальной трафик;

Чтобы проникнуть во внутреннюю сеть при такой схеме межсетевого экрана, атакующему нужно пройти два фильтрующих маршрутизатора. Даже если атакующий каким-то образом проник в хост-компьютер прикладного шлюза, он должен еще преодолеть внутренний фильтрующий маршрутизатор. Таким образом, ни одна система внутренней сети не достижима непосредственно из Internet, и наоборот. Кроме того, четкое разделение функций меж­ду маршрутизаторами и прикладным шлюзом позволяет достиг­нуть более высокой пропускной способности.

Прикладной шлюз может включать программы усиленной аутентификации.

Межсетевой экран с экранированной подсетью имеет и не­достатки;

·пара фильтрующих маршрутизаторов нуждается в большом внимании для обеспечения необходимого уровня безопасности. поскольку из-за ошибок при их конфигурировании могут возник­нуть провалы в безопасности всей сети;

·существует принципиальная возможность доступа в обход прикладного шлюза.

Применение межсетевых экранов для организации виртуальных корпоративных сетей

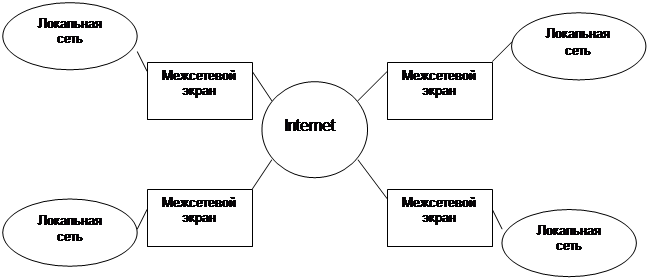

Некоторые межсетевые экраны позволяют организовать виртуальные корпоративные сети. Несколько локальных сетей, подключенных к глобальной сети, объединяются в одну виртуальную корпоративную сеть. Передача данных между этими локальными сетями производиться прозрачным образом для пользователей локальных сетей. Конфиденциальность и целостность передаваемой информации  должны обеспечиваться при помощи средств шифрования, использование цифровых подписей. При передаче данных может шифроваться не только содержимое пакета, но и некоторые поля заголовка.

                 Программные методы защиты

К программным методам защиты в сети Internet могут быть отнесены защищенные криптопротоколы, которые позволяют на­дежно защищать соединения. В процессе развития Internet были созданы различные защищенные сетевые протоколы, ис­пользующие как симметричную криптографию с закрытым ключом, так и асимметричную криптографию с открытым ключом. К основ­ным на сегодняшний день подходам и протоколам, обеспечивающим защиту соединений, относятся  SKIP-технология и протокол защиты соединения SSL.

SKIP (Secure Key Internet Ргоtосоl) -технологией называется стандарт защиты трафика IP-пакетов, позволяющий на сетевом уровне обеспечить защиту соединения и передаваемых по нему данных.

Возможны два способа реализации SKIP-защиты трафика IP-пакетов:

·     шифрование блока данных  IP– ракета;

·     инкапсуляция IP-пакета в SKIP-пакет.

Шифрование блока данных IP-пакета иллюстрируется . В этом случае шифруются методом симметричной криптогра­фии только данные IP-пакета, а его заголовок, содержащий поми­мо прочего адреса отправителя и получателя, остается открытым, и пакет маршрутизируется в соответствии с истинными адресами. Закрытый ключ K(i,j), разделяемый парой узлов сети i и j, вычисля­ется по схеме Диффи-Хеллмана. SKIP-пакет внешне похож на обычный IP-пакет. В поле данных SKIP-пакета полностью размещается в зашифрованном виде ис­ходный IP-пакет. В этом случае в новом заголовке вместо истин­ных адресов могут быть помещены некоторые другие адреса. Та­кая структура SKIP-пакета позволяет беспрепятственно направ­лять его любому хост-компьютеру в сети Internet, при этом межсетевая адресация осуществляется по обычному IP-заголовку в SKIP – пакете. Конечный получатель SKIP – пакета по заранее определенному разработчиками алгоритму расшифровывает криптограмму и формирует обычный TCP – или   UDP –пакет , который и передает соответствующему модулю (TCP или   UDP) ядра операционной системы. Универсальный протокол защиты соединения SSL (Secure Socket Layer) функционирует на сеансовом уровне эталонной мо­дели OSI. Протокол SSL, разработанный компанией Netscape, ис­пользует криптографию с открытым ключом. Этот протокол явля­ется действительно универсальным средством, позволяющим ди­намически защищать соединение при использовании любого прикладного протокола (FTP, TELNET, SMTP, DNS и т.д.). Прото­кол SSL поддерживают такие ведущие компании, как IBM, Digital Equipment Corporation, Microsoft Corporation, Motorola, Novell Inc., Sun Microsystems, MasterCard International Inc. и др.

Следует отметить также функционально законченный оте­чественный криптографический комплекс "Шифратор IP потоков". разработанный     московским     отделением  Пензенского научно-исследовательского электротехнического института. Криптографи­ческий комплекс "Шифратор IP потоков" представляет собой рас­пределенную систему криптографических шифраторов, средств управления криптографическими шифраторами, средств хранения, распространения и передачи криптографической информации, а также средств оперативного мониторинга и регистрации происхо­дящих событий. Криптографический комплекс "Шифратор IP пото­ков" предназначен для выполнения следующих функций:

·     создания защищенных подсетей передачи конфиденциальной информации;

·     объединения локальных сетей в единую защищенную сеть;

·     организации единого центра управления защищенной под­сетью.

Комплекс обеспечивает:

·     контроль целостности передаваемой информации;

·     аутентификацию абонентов (узлов сети);

·     передачу контрольной информации в Центр управления ключе­вой системой защищенной IP сети;

·     поддержку протоколов маршрутизации PIP II, OSPF, BGP;

·     поддержку инкапсуляции IPX в IP (в соответствии с RFC-1234);

·     поддержку инкапсуляции IP в Х.25 и Frame Relay;

Криптографический комплекс "Шифратор IP потоков" имеет модульную структуру и состоит из распределенной сети шифрато­ров IP потоков и единого центра управления ключевой системой.

Шифратор IP протоколов (ШИП) состоит из:

·     криптографического модуля, непосредственно встроенного в ядро операционной системы

·     модуля поддержки клиентской части ключевой системы;

·     модуля проверки целостности системы при загрузки.

·     модуля записи протоколов работы криптографической системы;

ШИП содержит также плату с интерфейсом ISA, исполь­зуемую для защиты от НСД при загрузке системы и для получения от сертифицированного физического датчика случайных чисел, необходимых для реализации процедуры шифрования.

Центр управления ключевой системой (ЦУКС) состоит из:

·     автоматизированного рабочего места управления ключевой системой, работающей в среде X Windows;

·     модуля серверной части ключевой системы;

·     сервисной программы просмотра протоколов работы криптографического комплекса "Шифратор IP потоков".

Управление ключами выполняется при помощи ЦУКС и за­ключается в следующем:

·     Периодическая смена парных ключей шифрования зарегистрированных узлов защищенной сети;

·     формирование и рассылка по сети справочников соответствия, определяющих возможность абонентов работать друг с другом;

·     сбор и хранение в базе данных информации о всех критичных событиях в сети, возникающих как при аутентификации абонен­тов, так и при передаче между ними зашифрованной инфор­мации.

В случае возникновения нештатных ситуаций, создающих угрозу нарушения защиты информации, администратор ЦУКС предпринимает действия , направленные на восстановление целостности системы защиты информации.

ЦУКС

лоло

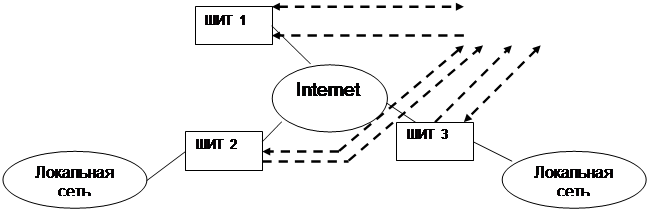

Схема организации виртуальной корпоративной сети с применением криптографического комплекса “Шифратор IP потоков” показана на рисунке. При организации виртуальной корпоративной сети небольшого размера без жёстких требований к времени оповещения абонентов о компрометации какого-либо абонента и без жёстких требований к полноте собираемых протоколов об ошибках доступа возможно использование одного ЦУКС. При организации виртуальной корпоративной сети среднего размера или с жёсткими требованиями к времени оповещения абонентов компрометации какого-либо абонента и к полноте собираемых протоколов об ошибках доступа следует использовать несколько ЦУКС. При этом желательно, чтобы ЦУКС имели независимые друг от друга каналы подключения к глобальной сети.

                          Заключение

  После всего изложенного материала можно заключить следующее.

На сегодняшний день лучшей защитой от компьютерных преступников является межсетевой экран правильно установленный и подобранный для каждой сети. И хотя он не гарантирует стопроцентную защиту от профессиональных взломщиков, но зато  усложняет им доступ к сетевой  информации, что касается любителей то для них доступ теперь считается закрытым. Также в будущем межсетевые экраны должны будут стать лучшими защитниками для банков, предприятий, правительств, и других спецслужб. Также есть надежда, что когда  нибудь будет создан межсетевой экран, который никому не удастся обойти. На данном этапе программирования можно также заключить, что разработки по межсетевым экранам на сегодняшний день сулят в недалёком будущем весьма неплохие результаты.

      Список используемой литературы

1)   Зашита информации в компьютерных системах и сетях/ Под ред. В.Ф. Шаньгина .- М.: Радио и связь, 1999.-328 с.

2)   Айков Д., Сейгер К., Фонсторх У. Компьютерные преступления. Руководство по борьбе с компьютерными преступлениями: Пер. с англ. – М.: Мир,1999.- 351с., ил.

3)   Секреты безопасности Internet .- К.: Диалектика , 1997.-512., ил.

4)   Безопасность персонального компьютера / Пер. с англ.; Худ. обл. М.В. Драко .- Мн.: ООО «Попурри», 1997.- 480 с.:ил.

5)   Конфидент/  март – апрель 1997.
