1. Выключить машину для очистки индикатора застревания.
2. Проверить участок выхода на застрявшую бумагу и удалить её.
3. Проверить бумагу внутри участка выхода. Этот тип застревания обычно вызывается превышением вместимости выходного лотка (40 листов).
4. Удалить любые остающиеся копии из лотка.
5. Вставить очиститель коротрона/объектива в выходное отверстие для удаления бумаги внутри участка выхода.
6. Включить машину.
ВНИМАНИЕ
Не касаться блестящей поверхности фоторецептора. Царапины или мазки приводят к ухудшению качества копий и к возможному укорачиванию срока службы машины.
Не оставлять фоторецептор на свету в течение продолжительного времени (свыше 10 минут). Это приводит к его повреждению и ухудшению качества копий.
Замена картриджа тонера
Индикатор
замена
картриджа тонера мигает, когда картридж пустой. Машина останавливается, когда
текущая работа будет закончена.
1. Сдвинуть стекло оригинала влево.
2. Нажать на кнопку для открывания передней крышки.
2. Взяться за рукоятку и за запорный рычаг и вытянуть картридж тонера наружу.
3. Извлечь новый картридж тонера из мешка.
4. Энергично встряхнуть картридж для освобождения слежавшегося тонера. Активное встряхивание картриджа позволяет получить максимальное количество копий с одного картриджа.
5. Вдвинуть новый картридж тонера плотно в машину так, чтобы он защелкнулся на месте.
6. Снять защитное уплотнение со щели над рукояткой.
7. Закрыть переднюю крышку и вернуть крышку оригинала в её исходное положение.
Отдача от картриджа тонера

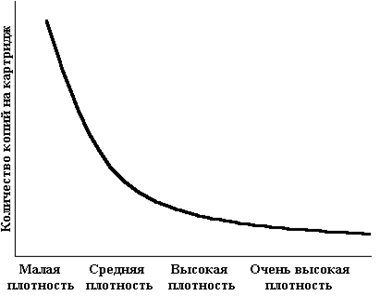

Главным фактором, влияющим на отдачу от картриджа тонера, является плотность изображения на оригинале. На (Рис. 2.1.6) показан пример того, как количество копий от картриджа уменьшается с увеличением плотности изображения.
Другие факторы, которые могут влиять на отдачу от картриджа:
¨ Размер копируемого оригинала;
¨ Темный тон;
¨ Оставление крышки оригинала открытой;
¨ Количество включений и выключений машины.
¨ Высокая влажность.
Для получения максимальной отдачи от картриджа тонера:
- Всегда вести копирование при закрытой крышке оригинала;
- Оставлять машину включенной в течение дня. Выключать машину в конце рабочего дня;
- Вести копирование при регуляторе экспонирования, настроенном на Авто экспонирование, если только требуется регулировка на фон вашего оригинала;
- Когда это возможно, устанавливать машину в сухом помещении.
Сервисный индикатор
Сервисный индикатор
загорается после изготовления
примерно 20 тысяч копий для того, чтобы указать, что пришло время заменять
фоторецептор и сборник отработанного тонера. Эта замена не входит в гарантийные
обязательства.
Обслуживание копировальной машины
Если копии имеют полосы или пятна, коротрон и объектив требуют очистки.
1. Выключить машину;
2. Сдвинуть стекло оригинала вправо и открыть крышку оригинала;
3. Снять очиститель коротрона/объектива в верхнем правом углу крышки оригинала.
4. Для очистки коротрона поместить относящиеся к коротрону конец очистителя, выровнять стрелки, помеченные 1;
5. Сдвинуть очиститель по кромке стекла два-три раза;
6. Для очистки объектива поместить относящийся к объективу конец очистителя, выровнять стрелки, помеченные 2;
7. Поместить очиститель коротрона/объектива на крышку оригинала.
8. Включить машину.
Характерные неисправности и методы их устранение
Табл. 2.1.3.
| Состояние машины | Предлагаемое решение |
| Машина не работает |
Включена ли машина в розетку? Включен ли выключатель питания? Установлен ли картридж тонера? |
| Машина включена, но копии не изготовляются |
Горит ли какой-либо из индикаторов? Есть ли бумага в лотке? |
| Пустые копии | Помещен ли оригинал изображением вниз на стекле? |
| Светлые или темные копии | Настроен ли правильно регулятор экспонирования? |
| Копии имеют полоски или линии или копии плохого качества |
Не загрязнилось ли стекло или крышка оригинала? Не требует ли очистки коротрон или объектив? |
| Частое застревание бумаги для копий |
Не влажная ли бумага? Применяется ли спец. материал? |
| Изображение легко стирается с копии |
Не слишком ли плотная бумага? Не влажная ли бумага? |
| Машина прогревается дольше, чем обычно, и издает щелкающий звук | Возможен низкий запас тонера. Встряхнуть картридж тонера. Не касаться открытого тонера на левой стороне картриджа. Проверить наличность в запасе нового картриджа. |
| Отдача от картриджа ниже ожидаемой, и индикатор тонера включен | Тонер мог слежаться в картридже. Встряхнуть картридж, стараясь не касаться открытого тонера на левой стороне картриджа. |
| Получение меньшего числа копий от картриджа тонера, чем ожидалось |
Убедиться, что оригинал не имеют рисунков, участков сплошного изображения или толстых линий. Избегать применять оригиналы, требующие более высокого расхода тонера - бланки, газеты, книги и т.д. Не допускать частого включения и выключения машины. Не оставлять крышку оригинала открытой во время копирования. |
Вопросы для контроля:
1. Принцип электрографического копирования. Схема процесса непосредственного элетрофотополупроводникового копирование.
2. Плоский электрографический аппарат ЭП-12 Р2 (ЭРА-12 РМ). Назначение, состав и принцип работы (по плакату).
3. Копировальная машина “CANON” FC-2. Назначение, состав и принцип работы по функциональной схеме.
4. Панель управления настольной, копировальной машины “CANON” FC-2. Назначение органов управления.
5. Порядок изготовления копий. 1-стороннее и 2 – стороннее копирование. Копирование в автоматическом и ручном экспонировании.
6. Основные неисправности настольной копировальной машины “CANON” FC-2, методы их устранения. Замена картриджа тонера.
7. Обслуживание копировальной машины.
3. Настольная электронная типография. ПЭВМ, периферийное оборудование и программное обеспечение
3.1. Устройства ввода
3.1.1. Клавиатура, мышь. Назначение, устройство и принцип работы
Введение
Из основы классической схемы вычислительной системы следует, что для ввода информации широко использовалась клавиатура. Однако и другие устройства ввода, например, сканеры, которые несколько лет назад были ещё недоступны, больше не относятся к экзотическим устройствам ввода. В отличие от видео карт и мониторов устройства ввода, как и устройства вывода, гораздо более стандартизированы.
Клавиатура
В настоящее время клавиатура является основным устройством ввода информации в РС, несмотря на сильную конкуренцию со стороны мыши. Это положение не изменится до тех пор, пока не будет создана надежная и не дорогая система распознавания человеческой речи.
Принцип действия

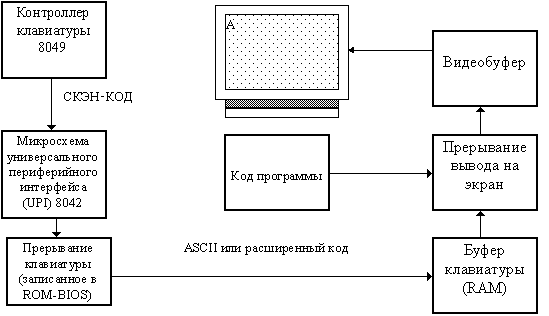

Принцип действия клавиатуры представлен на Рис. 3.1.1. сигнал при нажатии клавиши регистрируется контроллером клавиатуры и передается в виде так называемого СКЭН-КОДА на материнскую плату.
Рис. 3.1.1. Принцип действия клавиатуры
СКЭН-КОД - это однобайтовое число, младшие 7 бит которого представляют идентификационный номер, присвоенный каждой клавише. На материнской плате РС для подключения клавиатуры используется специальный контроллер. Для РС типа АТ обычно применяется микросхема универсального периферийного интерфейса. СКЭН-КОД поступает в контролер, процессор прекращает свою работу и выполняет процедуру, анализирующую СКЭН-КОД. Данное прерывание обслуживается специальной программой, входящей в состав ROM BIOS. Затем введённый код помещается в буфер клавиатуры, представляющий собой область памяти, способную запомнить до 15 вводимых символов, пока прикладная программа не может их обработать. Буфер организован по принципу FIFO (первый пришел - первый вышел). Каждая клавиша генерирует два типа СКЭН-КОДА: код нажатия, когда клавиша нажимается, и код освобождения, когда клавиша отпускается.
