Реферат: Анализ эксплуатационного обслуживания

Расчёт надежности ВУ

При расчёте надежности принимаются следующие допущения:

-отказы элементов являются независимыми и случайными событиями;

-учитываются только элементы, входящие в задание;

-вероятность безотказной работы подчиняется экспоненциальному закону распределения;

-условия эксплуатации элементов учитываются приблизительно с помощью коэффициентов;

-учитываются катастрофические отказы.

В соответствии с принятыми допущениями в расчётную схему должны входить следующие элементы:

-элемент К1, т. е. количество СИС и БИС;

-элемент К2, т. е. количество ИС малой степени интеграции (МИС);

-элемент К3, т. е. количество резисторов;

-элемент К4, т. е. количество конденсаторов:

-элемент К5, т. е. количество светодиодов;

-элемент К6 т. е. количество поеных соединений;

-элемент К7, т. е. количество разъёмов.

В соответствии с расчётной схемой вероятность безотказной работы системы определяется как:

где N - количество таких элементов, используемых в задании

Pi -вероятность безотказной работы i-го элемента.

Учитывая экспоненциальный закон отказов, имеем:

где ni - количество элементов одного типа, lj-интенсивность отказов элементов j-го типа. Причём lj=kl x lj0, где kl - коэффициент, учитывающий условия эксплуатации, а lj0 - интенсивность отказов в лабораторных условиях.

Суммарная интенсивность отказов элементов одного типа составит

Исходя из условий эксплуатации принимаем kl=1. Никаких дополнительных поправочных коэффициентов вводится не будет, так как все элементы системы работают в нормальных условиях, предусмотренных в ТУ на данные элементы.

Для элементов. используемых для построения ВУ, приняты следующие интенсивности отказов

Микросхемы с 14 выводами l1=4. 5x10-7

Микросхемы с 16 выводами l2=4. 0x10-7

Микросхемы с 48 выводами l3=3. 2x10-7

Резисторы l4=1. 0x10-5

Конденсаторы электролитические l5=0. 1x10-5

Конденсаторы керамические l6=0. 04x10-5

Светодиоды l7=0. 26x10-5

Паяные соединения l8=1. 0x10-7

Разъёмы с 48 выводами l9=0. 2x10-5

Исходя из этих значений можно подсчитать суммарную интенсивность отказов всех элементов одного типа, а затем и для всех элементов ВУ.

Вероятность безотказной работы ВУ за Т=1000 часов

;

Среднее время наработки на отказ

Тм = 1/lЕобщ

Рассмотрим пример

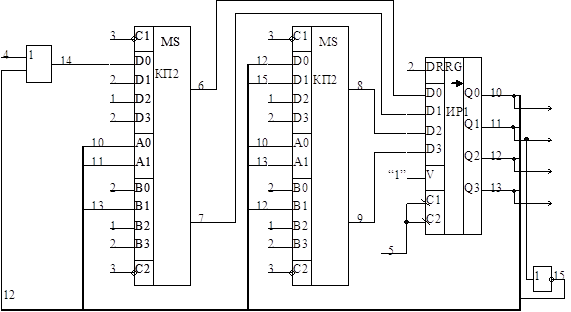

Пусть схема ВУ включает в свой состав следующие элементы:

МИС с 14 выводами - 20 Конденсаторы электролитические -3

СИС с 16 выводами - 16 Конденсаторы керамические -40

БИС с 14 выводами - 48 Паяные соединения -821

Разъёмы -1

Тогда lЕобщ. =4. 5*10-7*20+4. 0*10-7*16+3. 2*10-7*3+1. 0*10-5*5+

0. 1*10-5*3+0. 04*10-5*40+1. 0*10-7*821+0. 2*10-5*1

=1649. 6*10-7

Так как ВУ не имеет резервных элементов, и выход из строя любого из элементов повлечёт за собой отказ всего устройства, то среднее время наработки на отказ определится как

Тм = 1/1694, 6*10-7 = 5902 час.

Тогда вероятность безотказной работы за восьмичасовую смену составляет:

За время Т=1000 часов, вероятность составляет 0, 8441

3. Разработать модель для имитации производственной деятельности ВЦ при планово-предупредительном обслуживании эксплуатируемого парка ЭВМ. По полученной модели оценить распределение случ. переменной "число машин находящихся на внеплановом ремонте".

Рассматриваемый ВЦ имеет в своем составе парк ЭВМ , обеспечивающий среднюю производительность. и базирующийся на ЭВМ IBM PC с ЦП типа 386SX и 386DX. Кроме: этого на ВЦ используются в качестве сетевых серверов машины типа 486DX и Pentium, поддерживающие локальные сети, в которых осуществляется сложная цифровая обработка больших цифровых массивов информации , кроме этого, решаются задачи разработки цветных изображений.

На ВЦ принято планово-профилактическое обслуживание. ВЦ с небольшим парком ЭВМ и поэтому ремонтом ЭВМ занимается всего один радиомеханик ( в терминах СМО - ремонтник). Это означает: что одновременно можно выполнять обслуживание только одной ЭВМ. Все ЭВМ должны регулярно проходить профилактический осмотра. Число эвм подвергающееся ежедневному осмотру согласно графика, распределено равномерно и составляет от 2 до 6. Время, необходимое для осмотра и обслуживания каждой ЭВМ примерно распределено в интервале от 1, 5 до 2, 5 ч. За это время необходимо проверить саму ЭВМ, а также такие внешние ус-ва как цветные струйные принтеры, нуждающиеся в смене или заправке картриджей красителем. Несколько ЭВМ имеют в качестве внешних устройств цветные плоттеры (графопостроители) , у которых достаточно сложный профилактический осмотр.

Рабочий день ремонтника длится 8 ч, но возможна и многосменная работа.

В некоторых случаях профилактический осмотр прерывается для устранения внезапных отказов сетевых серверов, работающих в три смены, т. е 24 ч в сутки. В этом случае текущая профилактическая работа прекращается, и ремонтник начинает без задержки ремонта сервера. Тем не менее, машина-сервер, нуждающаяся в ремонте, не может вытеснить другую машину-сервер, уже стоящую на внеплановом ремонте.

Распределение времени между поступлениями машин-серверов является пуассоновским со средним интервалом равным 48 ч. Если ремонтник отсутствует в момент поступления ЭВМ эти ЭВМ должны ожидать до 8ч утра. Время их обслуживания распределено по экспоненте со средним значение в 25 ч. Необходимо построить GPSS-модель для имитации производственной деятельности ВЦ. По полученной модели необходимо оценить распределение случайной переменной "число машин-серверов, находящихся на внеплановом ремонте". Выполнить прогон модели, имитирующей работу ВЦ в течении 25 дней, введя промежуточную информацию по окончании каждых пяти дней. Для упрощения можно считать, что ремонтник работает 8 ч в день без перерыва, и не учитывать выходные. Это аналогично тому, что ВЦ работает 7 дней в неделю.

Метод построения модели

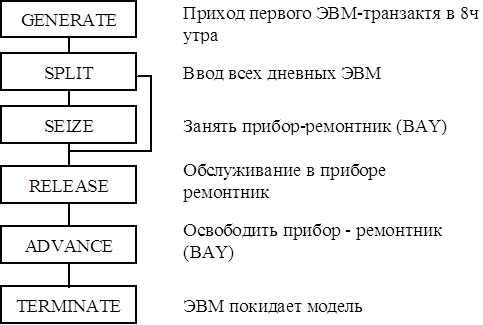

Рассмотрим сегмент планового осмотра ЭВМ. (Рис. 1. ). Транзакты, подлежащие плановому осмотру, являются пользователями обслуживающего прибора (ремонтник), которым не разрешен его захват. Эти ЭВМ-транзакты проходят через первый сегмент модели каждый день с 8 ч утра. ЭВМ-транзакт входит в этот сегмент. После этого транзакт поступает в блок SPLIT, порождая необходимое число транзактов, представляющих собой ЭВМ, запланированные на этот день для осмотра. Эти ЭВМ-транзакты проходят затем через последовательность блоков SEIZE-ADVANCE-RELEASE и покидают модель. .

Рис. 1. Первый сегмент

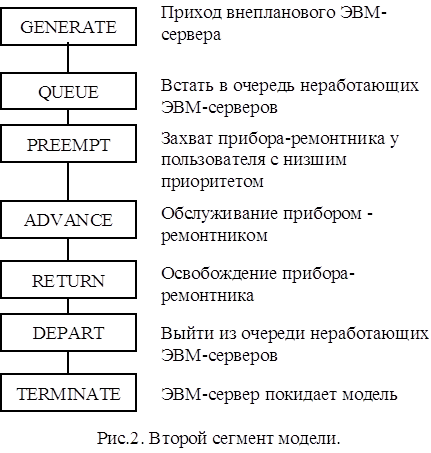

Сегмент "внепланового ремонта" ЭВМ-серверы, нуждающийся во внеплановом ремонте, двигаются в модель в своём собственном сегменте. Использование ими прибора имитируется простой последовательностью блоков PREEMPT-ADVANCE- RETURN. Блок PREEMPT подтверждает приоритет обслуживания ЭВМ-сервера (в блоке в поле В не требуется PR) (Рис. 2. )

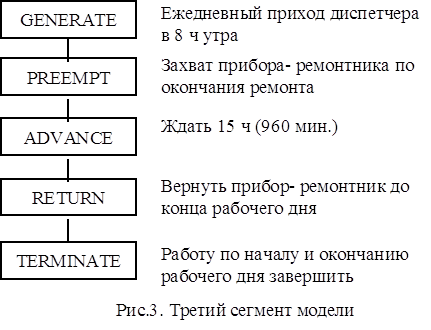

Сегмент "начало и окончание" рабочего дня ВЦ. Для того, чтобы организовать завершение текущего дня работы ВЦ по истечении каждого 8-ми ч дня и его начала в 8 ч утра, используется специальный сегмент. Т Транзакты-диспетчер входит в этот сегмент каждые 24 ч (начиная с конца первого рабочего дня), Этот транзакт, имеющий в модели высший приоритет, затем немедленно поступает в PREEMPT, имеющий в поле В символа PR. Диспетчеру, таким образом, разрешено захватывать прибор-ремонтник вне зависимости от того, кем является текущий пользователь (если он есть). Далее, спустя 16 ч, диспетчер освобождает прибор-ремонтник, позволяя закончить ранее прерванную работу (при наличии таковой). (Рис. 3. )

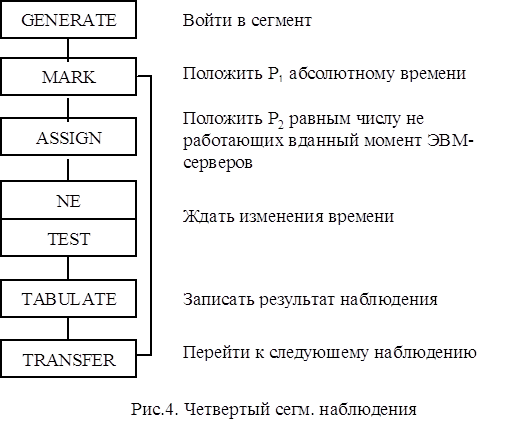

Сегмент "сбор данных для неработающих ЭВМ-серверов". Для сбора данных, позволяющих оценить распределение числа неработающих ЭВМ-приборов, используется этот отдельный сегмент. (Рис. 4. )

Для этих целей используется взвешенные таблицы, которые позволяют вводить в них в один и тот же момент времени наблюдаемые случайные величины. Для этих целей включаются два блока - TABULATE, но если ввод в таблицу случаен (значение величин ³2), то этот подход не годен. В этом случае используется необязательный элемент олеранд, называемый весовым фактором, обозначающий число раз, которое величина, подлежащая табулированию, должна вводится в таблицу. Это позволяет назначать разые веса различным наблюдаемым величинам.

Сегмент "промежуточная выдача". и окончание моделирования в конце дня используется последовательность GENERATE-TERMINATE (Рис. 5. ).

сегменты представлены на рис. 1 - 5.

Рассмотрим таблицу распределения (Табл. 3. 1. )

Таблица 3. 1

Операторы GPSS	Назначение
Транзакты:
1-вый сегмент	ЭВМ, предназначенная для планового профилактического осмотра
2-рой сегмент	ЭВМ-сервер, нуждающаяся во внеплановом ремонте
3-тий сегмент	Диспетчер, открывающий в 8 ч утра ВЦ изакрывающий его через 8 ч
4-тый сегмент	Наблюдатель, следящий за содержимым очереди для оценки распределения числа неисправных ЭВМ-серверов: Р1 - параметр, в который заносятся отметки времени Р2 - параметр, в который заносится дли-
5-тый сегмент	Транзакт, обеспечивающий промежуточнуювыдачу результатов
Приборы:
BAY R	Ремонтник
Функции:
JQBS	Описывает равномерное распределениеот 1 до 3; получаемую величину можно интерпретировать как число, на 1 меньшее числа ЭВМ, прибывающих ежедневно на плановы осмотр
XPDIS	Экспоненциальная ф-ия распределения
Очереди:
TRUBIL	ЭВМ-серверы которые стоят неисправные
Таблицы:
LENTH	Таблица, в которую заносят число неисправных ЭВМ-серверов
