Реферат: Анализ эксплуатационного обслуживания

ВЦ средней производительности

Темы КП по курсу

"Эксплуатация средств вычислительной техники"

Общая тема КП: "Анализ эксплуатационного обслуживания вычислительного центра средней производительности".

При выполнении КП необходимо решить следующие вопросы:

1. Описать математические модели.

2. Рассчитать надёжность внешнего устройства.

3. Осуществить распределение задач между ЭВМ, обеспечивающее оптимальную нагрузку ЭВМ, входящих в состав ВЦ.

5. Минимизировать стоимость эксплуатационных расходов ВЦ средней производительности.

Содержание КП

1. Описать математические модели. Для отражения этого вопроса в КП необходимо провести простое конспектирование лекций.

2. Рассчитать надёжность внешнего устройства. (См. табл. 1 этого мат).

3. Осуществить распределение задач между ЭВМ, обеспечивающее оптимальную нагрузку ЭВМ, входящих в состав ВЦ. Во всех вариантах заданий рассматривается "Пример 3" описания "МОДЕЛЬ". Различными являются параметры Па1. Па2 и Па3, которые и задаются САМОСТОЯТЕЛЬНО. Велич. задав. парам. не должна превышать 99.

4. Разработать модель для имитации производственной деятельности ВЦ при планово-предупредительном обслуживании эксплуатируемого парка ЭВМ. По полученной модели оценить распределение случайной переменной "число машин, находящихся на внеплановом ремонте". Для различных вар. в табл. 1. задаётся различи. время планового осмотра (блок 4 программы). В примере эти значения равны 120. 30.

5 Минимизировать стоимость эксплуатационных расходов ВЦ средней производительности. Для различных вариантов в табл. 1. задаётся различное время наработки на отказ одной ЭВМ парка ВЦ. (Блок 3, исходное значение 137, 25).

ЗАДАНИЯ ПО КУРСОВОМУ ПРОЕКТИРОВАНИЮ ПО КУРСУ ЭКСПЛ. СР. ВТ

Варианты индивидуальных заданий	1	2	3		4
2. Рассчитать надежн. ВУ. Даны N схем, (шт)	1(8), 2	1(8), 3	1(8), 4		1(8), 5
3. Распределить задачи между ЭВМ (пар. 3)	Параметры выбираются самостоятельно
4. Пров. анализ производ. деятельности ВЦ	130. 30	135, 35		140. 30		145, 30
5. Минимизировать стоимость эксплуат. , ВЦ	149, 44	149, 25		149, 25		149, 25

ЗАДАНИЯ ПО КУРСОВОМУ ПРОЕКТИРОВАНИЮ ПО КУРСУ ЭКСПЛ. СР. ВТ

Варианты индивидуальных заданий	5	6	7	8
2. Рассчитать надежн. ВУ. Даны N схем, (шт)	1(8), 12	1(8), 11	1(8), 10	1(8), 9
3. Распределить задачи между ЭВМ (пар. 3)	Параметры выбираются самостоятельно
4. Пров. анализ производ. деятельности ВЦ	150, 30	130. 35	135, 35	149. 35
5. Минимизировать стоимость эксплуат. ВЦ	149, 27	149, 30	149, 30	149, 30

1. Описать математические модели.

Построение имитационной модели процессов отказов и восстановления ЭВМ

Рассмотрим работу ПЭВМ, в состав которой входят электронные блоки или ТЭЗы, которые могут выйти из строя в процессе эксплуатации. Считаем. что отказы возникают согласно пуассоновского распределения с параметром ¨ Под ¨ понимают среднюю интенсивность отказов, выраженную числом отказов в единицу времени. Отказавший ТЭЗ начинает немедленно ремонтироваться, т. е восстанавливаться. Распределение времени восстановления распределено по экспоненте с параметром ¨. Под ним понимают среднюю интенсивность времени обслуживания, выражаемую числом восстановленных ТЭЗов за единицу времени.

Известно. что вероятность работающего ТЭЗа P0 и Р1 отказавшего равны:

Пусть l= 0. 1 m= 0, 06. и тогда P0= 0. 33 и P1=0. 667

Построение имитационной модели такой системы массового обслуживания (СМО) осуществляется с использованием языка GPSS.

Определим используемые элементы языка (Табл. 1).

Таблица 1

Элементы GPSS	Назначениея
Транзакты :
Всего один транзакт	Моделирование интервала безотказной работы Тбезот и периода восстанов. Т вос.
Приборы:
FAC	Занятие прибора соотвеств. его отказу. т. е. это ТЭЗ, который ремонтируют.
Функции:	Экспоненциадльная функция
EXPON	распределения.
Сохраняемая величина	Время занятия прибора.

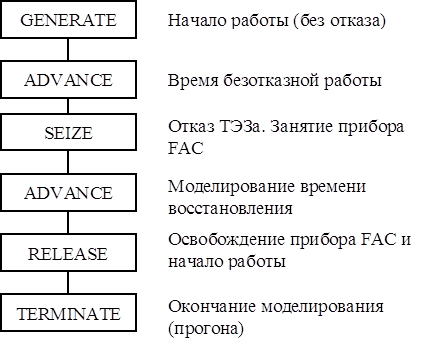

Структурная схема программы

Программа на языке GPSS

1 EXP FUNCTION RN1, C24

0, 0/. 1, . 104/. 2, . 222/. 3, . 355/. 4, . 509/. 5, . 69/. 6, . 915/. 7, 1. 2

. 75, 1. 38/. 8, 1. 6/. 84, 1. 85/. 88, 2. 12/. 9, 2. 3/. 92, 2. 52/. 94, 2. 81

. 95, 2. 99/. 96, 3. 2/. 97, 3. 5/. 98, 3. 9/. 99, 4. 6/. 995, 5. 3/. 998, 6. 2

. 999, 7/. 9998, 8

2 GENERATE 0, 0, , 1 ;Генерирование транзакта

3 ASSING 1, K1000 ;Присвоение P1 знач. 1000

4 INPUT ADVANCE 10, FN$EXP ;Моделирование интервала

;безотказной работы (10)

5 SEIZE FAC ;Занятие прибора

6 ADVANCE 20, FN$EXP ;Моделирование интрелвала

;восстановления (20)

7 RELEASE FAC ;Моделировавние перехода

;в рабочий режим

8 TABULATE XTIME ;Формирование таблицы

;(Т=Твос + Трем)

;XTIME задает число интерв.

;и ширину инервала (10, 20)

9 LOOP 1, INPUT ;Организация цикла роходж.

;транзакта (блоки 3 и 8)

10 TERMINATE 1 ;Уничтожение транзакта

XTIME TABLE M1-, 0, 20, 10 ;Формирование таблицы

START 1000

Средняя занятость прибора составила 0, 671, что хорошо согласуется с расчётным значением равным Р1 = 0, 667*

Среднее время пребывания прибора в состоянии отказа составило 20, 146 единиц машинного времени. Среднее время цикла равного (Т=Твос + Трем) составило 30, 015 времени.

Ниже приведены результаты моделирования

GPSS/PC Report file REPORT. GPS. (V 2, # 38123) 11-10-1995 12:34:44 pag

START_TIME END_TIME BLOCKS FACILITIES STORAGES FREE_MEMORY

0 289219 9 1 0 262016

LINE LOC BLOCK_TYPE ENTRY_COUNT CURRENT_COUNT RET

90 1 GENERATE 1 0

100 2 ASSIGN 1 0

110 INPUT ADVANCE 10009 0

120 4 SEIZE 10009 0

130 5 ADVANCE 10009 0

140 6 RELEASE 10009 0

150 7 TABULATE 10009 0

160 8 LOOP 10009 0

170 9 TERMINATE 1 0

FACILITY ENTRIES UTIL. AVE. _TIME AVAILABLE OWNER PEND INTER RETRY DE

FAC 10009 0. 670 19. 37 1 0 0 0 0

TABLE MEAN STD. DEV. RETRY RANGE FREQUENCY CUM. %

XTIME 10013. 00 0. 00 0 160 - 10009 100. 0

XACT_GROUP GROUP_SIZE RETRY

POSITION 0 0

2. Рассчитать надёжность внешнего устройства.

1. D-триггер с обратной связью и динамическим управлением.

3. Последовательностная схема, которая с приходом стартового сигнала А=1 под действием синхро-импульсов СИ принимает последовательного состояния: 000-исходное состояние, 001, 100, 101, 100, 010, 011, 000. . .
