Курсовая работа: Управління мережевими ресурсами
Крім зазначених витрат, таке використання програмного забезпечення призводить до колосальних незручностей при інформаційному обміні та взаємодії між працівниками, що використовують розрізнені робочі станції. Значно ускладнена процедура оновлення як самого прикладного програмного забезпечення, так і різноманітних допоміжних і робочих електронних довідників і баз даних, що у свою чергу може викликати перекручення інформації і некоректну роботу всього комплексу програмного забезпечення.
У зв'язку з цим використання спеціальних версій прикладного програмного забезпечення, орієнтованого на колективне використання в локальній обчислювальній мережі, є прекрасним виходом з усіх зазначених вище проблем. Як правило, мережна копія програмного пакета зберігається в одному місці – на жорсткому диску файлового сервера. Адміністрування такої програми, управління її конфігурацією, оновлення її істотно полегшуються. Крім того, немає необхідності тиражувати дане програмне забезпечення на інші комп'ютери, оскільки для організації роботи цілого колективу користувачів цілком досить однієї копії програми. Ця обставина виключає необхідність придбання зайвих копій програмного забезпечення й істотно знижує мотивацію для нелегального копіювання і поширення програм в рамках однієї установи.
Програмні продукти, орієнтовані на роботу в рамках локальної обчислювальної мережі, як правило, мають ліцензію або на використання заздалегідь обумовленою кількістю користувачів, або на використання такою кількістю користувачів, яке допускається мережною операційною системою, під управлінням якої має працювати прикладна програма.
Головною вигодою від використання мережних версій програмних продуктів є можливість спільного доступу до даних, що зберігаються в одному місці, наприклад, на жорсткому диску файлового сервера. Практично для будь-якої організації використання єдиного електронного сховища даних є надзвичайно корисним. Деякі типи програмного забезпечення для персональних комп'ютерів, зокрема системи управління базами даних, розробляються таким чином, щоб забезпечити можливість одночасної роботи відразу декількох користувачів з одним і тим же файлом, і навіть з одними і тими ж окремими полями і записами бази даних.
У загальному випадку існує два основних типи прикладних програмних продуктів, що використовуються в локальних обчислювальних мережах:
– програмні пакети, адаптовані для роботи в мережі одного користувача;
– спеціалізовані програмні пакети, розроблені для використання великою кількістю користувачів одночасно.
Найбільший інтерес при розгляді мережного програмного забезпечення представляють саме спеціалізовані системи, розраховані на багатьох користувачів, оскільки вони найбільш повно відображають специфіку організації спільної роботи в мережі. Типовими представниками даного типу програмних продуктів є:
– різні системи електронної пошти, які дозволяють посилати повідомлення, файли іншим користувачам мережі, що є надзвичайно зручним засобом обміну інформацією у великих територіально розподілених мережах;
– системи для організації електронних конференцій, заснованих на обміні найрізноманітнішою інформацією між учасниками конференцій. Завдяки розвитку новітніх технологій обміну даними в мережах, сьогодні е можливість проведення відеоконференцій між користувачами комп'ютерних мереж;
– системи управління і обліку, засновані на використанні систем управління базами даних, які раніше могли використовуватися тільки на міні- і великих комп'ютерах.
Ще однією новою сферою використання мережного комунікаційного і програмного забезпечення сьогодні є системи доступу в інші територіально віддалені локальні та глобальні комп'ютерні мережі і до віддалених потужних комп'ютерів, які використовуються як сховище даних.
Незалежно від масштабів комп'ютерної мережі, її функціонального і організаційного призначення, архітектури та інших характеристик, її» головним завданням є пересилка інформації від одного комп'ютера до іншого. Досягнення головної мети працюючої мережі забезпечується узгодженою роботою двох найбільш значущих її компонентів: мережної апаратної частини і мережного програмного забезпечення.
Апаратна частина будь-якої комп'ютерної мережі поділяється на три основні категорії:
– мережні сервери;
– мережні робочі станції;
– мережна комунікаційна система.
Мережний сервер – це спеціалізований комп'ютер, на якому встановлена і функціонує деяка адміністративна програма, що керує доступом до всієї мережі або до її частини і ресурсів (наприклад, до жорстких магнітних дисків або принтерів); таким чином, мережний сервер формує ресурси для комп'ютерів, підключених до обчислювальної мережі як робочі станції.
Стосовно власне апаратного пристрою будь-який мережний сервер – це виділений комп'ютер підвищеної потужності, на якому функціонує те чи інше спеціалізоване системне програмне забезпечення, що дозволяє виконувати даному комп'ютеру цілком певний перелік завдань і функцій. Залежно від завдань, що вирішуються мережними серверами, вони поділяються на декілька видів: файлові сервери, сервери баз даних, комунікаційні сервери і т.д.
2.1 Побудова систем керування ЛОМ

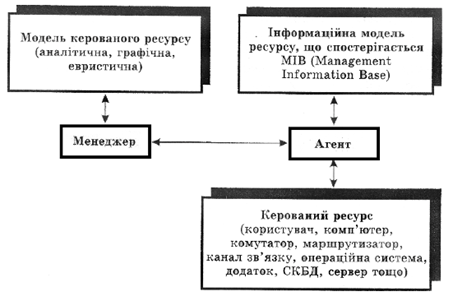

При побудові систем керування великими локальними і корпоративними ІТ звичайно використовуються платформний підхід. Ці платформи створюють загальне операційне середовище для додатків системи керування і ґрунтуються на моделі «менеджер – агент». Менеджер являє собою програмно-апаратні засоби, що збирають інформацію від агентів, виконує її обробку для надання адміністраторові мережі. На підставі цієї інформації адміністратор за допомогою менеджера може здійснювати деякі керуючі дії на об'єкти ІТ. Керування може бути автоматизовано. Взаємодію агента, менеджера і керованого ресурсу зображено на рисунку 1.1
Рисунок 2.1 – Принцип взаємодії агента, менеджера і керованого ресурсу
Агент є посередником між керованим ресурсом і основною керуючою програмою-менеджером. Агенти розташовуються в керованих елементах мережі, безпосередньо взаємодіють з керованими об'єктами й обслуговують базу даних керованих (спостережуваних) параметрів. Інформаційні бази керування MIB (Management Information Base) містять списки керованих параметрів та їхнє значення, агенти забезпечують відповідність баз даних реальним станам об'єктів.
Менеджер може в будь-який момент зробити запит на одержання інформації про стан контрольного об'єкта, виконуючи операцію читання, і агент у відповідь на цей запит зобов'язаний передати вміст всієї бази або її частини. Операція запису в базу за ініціативи менеджера, якщо вона дозволена, змушує агента реалізувати керуючі дії на об'єкт. Опитування стану виконується за ініціативи менеджера регулярно (полінг) або епізодично, наприклад, за запитом адміністратора. Агентові може надаватися можливість і асинхронного повідомлення менеджера про початок яких-небудь подій. Для цього використовуються спеціальні повідомлення, названі перериваннями.
Для того щоб той самий менеджер зміг керувати різними реальними ресурсами, створюється деякий набір моделей керованих ресурсів, що відбивають тільки ті характеристики ресурсу, які потрібні його контролю і керування.
2.2 Топології мережі
Топологія – це спосіб фізичного з'єднання комп'ютерів в локальну мережу. Існує три основних топології, що застосовуються при побудові комп'ютерних мереж: «шина», «зірка», «кільце».
При створенні мережі з топологією «Шина» всі комп'ютери підключаються до одного кабелю (див. рис. 2.1). На його кінцях повинні бути розташовані термінатори. За такої топології будуються 10 мегабітні мережі 10Base-2 і 10Base-5. У якості кабелю використовується коаксіальний кабель.
Рисунок 2.1 – Топологія «Шина»
Пасивна топологія, будується на використанні одного загального каналу зв'язку і колективного використання його в режимі поділу часу. Порушення загального кабелю або будь-якого з двох термінаторів приводить до виходу з ладу ділянки мережі між цими термінаторами (сегмент мережі). Відключення будь-якого з підключених пристроїв на роботу мережі ніякого впливу не робить. Несправність каналу зв'язку виводить з ладу всю мережу. Всі комп'ютери в мережі «слухають» несучу і не беруть участь в передачі даних між сусідами. Пропускна здатність такої мережі знижується зі збільшенням навантаження або при збільшенні числа вузлів. Для з'єднання шматків шини можуть використовуватися активні пристрої – повторювачі (repeater) із зовнішнім джерелом живлення.
Топологія «Зірка» передбачає підключення кожного комп'ютера окремим проводом до окремого порту пристрою, званого концентратором або повторювачем, або хабом (див. рис. 2.2).
Рисунок 2.2 – Топологія «Зірка»
Концентратори можуть бути як активні, так і пасивні. Якщо між пристроєм і концентратором відбувається розрив з'єднання, то вся інша мережа продовжує працювати. Правда, якщо цим пристроєм був єдиний сервер, то робота буде дещо ускладнена. При виході з ладу концентратора мережа перестане працювати.
Дана мережева топологія найбільш зручна при пошуку ушкоджень мережевих елементів: кабелю, мережевих адаптерів або роз'ємів. При додаванні нових пристроїв «зірка» також зручніше в порівнянні з топологією загальна шина. Також можна взяти до уваги, що 100 і 1000 М/біт мережі будуються по топології «Зірка».
Топологія «Кільце» активна топологія. Всі комп'ютери в мережі зв'язані по замкнутому колу (див. рис. 2.3). Прокладка кабелів між робочими станціями може виявитися досить складною і дорогою, якщо вони розташовані не по кільцю, а, наприклад, в лінію. В якості носія в мережі використовується «вита пара» або оптоволокно. Повідомлення циркулюють по колу. Робоча станція може передавати інформацію другий робочої станції тільки після того, як отримає право на передачу (маркер), тому колізії виключені. Інформація передається по кільцю від однієї робочої станції до іншої, тому при виході з ладу одного комп'ютера, якщо не брати спеціальних заходів вийде з ладу вся мережа.
