Курсовая работа: Технология строительства метрополитена

Значения коэффициента неравномерности при обычном способе проходки ствола составляют:

- на протяженных участках не выше 20 м - ;

- вблизи сопряжений до 20 м и при наличии геологических нарушений - ;

- на участках примыкающих к дневной поверхности - .

Максимальные касательные напряжения на контакте системы “порода-обделка” определяются по формуле:

где - коэффициент, зависящий от деформативных свойств системы “порода-обделка” и отношения наружного радиуса обделки к его внутреннему радиусу .

Параметр можно определить по формуле или по таблице 1:

где и - соответственно модуль деформации обделки и породы.

Таблица 1.

Значения параметра .

r/rв	при G0/Gn
	0.10	1.0	10	50	100	250	500
1.00	2.00	2.00	2.00	2.00	2.00	2.00	2.00
1.05	2.161	2.162	2.167	2.186	2.212	2.287	2.430
1.10	2.350	2.352	2.388	2.555	2.795	3.744	7.127
1.15	2.582	2.584	2.703	3.398	7.744	---	---
1.20	2.815	2.846	3.177	5.751	---	---	---

1. Участки ствола в наносах, слабых сыпучих или выветренных грунтах.

Нагрузка от горного давления на обделку ствола в наносах, слабых сыпучих или выветренных коренных породах определяется с использованием методов предельного равновесия без учета коэффициента сцепления породы, что идет в запас прочности.

Расчетная максимальная нагрузка на обделку ствола определяется по формуле:

где - коэффициент перегрузки, принимаемый равным ;

- коэффициент, учитывающий неравномерность нагрузки за счет близости рассматриваемого участка с координатой к сопряжению с горизонтальной выработкой: при - , при - .

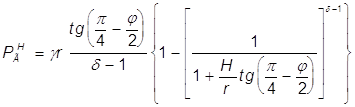

Нормативная нагрузка от горного давления в выветренных породах определяется по формуле или из таблицы 2:

где - глубина заложения рассматриваемого участка ствола;

;

- нормативное значение угла внутреннего трения грунта, принимаемое для песчаных и глинистых грунтов по таблице 3 (составлена на основании СНиП II-15-74 “Основания зданий и сооружений. Нормы проектирования”).

Примечание: для промежуточных значений и величина может определяться линейным интерполированием данных по таблице 2.

Таблица 2.

Значения нормативной нагрузки от горного давления на обделку ствола в наносах, слабых сыпучих или выветренных коренных породах в зависимости от глубины, радиуса и грунтовых условий.

H/r	/gr
	j=50	j=100	j=150	j=200	j=250	j=300	j=350	j=400
0.0	0.0000	0.0000	0.0000	0.0000	0.0000	0.0000	0.0000	0.0000
0.50	0.4042	0.3260	0.2618	0.2084	0.1653	0.1293	0.0997	0.0753
1.00	0.7843	0.6132	0.4767	0.3662	0.2807	0.2114	0.1563	0.1131
1.75	1.3238	0.9965	0.7448	0.5477	0.4031	0.2902	0.1919	0.1613
2.50	1.8363	1.3405	0.9700	0.6888	0.4906	0.3411	0.2327	0.1553
3.75	2.6178	1.8540	1.2845	0.8701	0.5937	0.3950	0.2586	0.1664
5.00	4.4198	2.3149	1.5485	1.0220	0.6664	0.4288	0.2727	0.1716
6.25	4.1619	2.7383	1.7780	1.1240	0.7214	0.4521	0.2814	0.1742
7.50	4.8802	3.1327	1.9822	1.2197	0.7945	0.4691	0.2871	0.1757
8.75	5.5786	3.5038	2.1671	1.3022	0.8000	0.4820	0.2911	0.1767
10.0	6.2603	3.8553	2.3367	1.3979	0.8296	0.4921	0.2940	0.1774
15.0	8.8574	5.1213	2.9069	1.6302	0.9131	0.5176	0.3002	0.1786
