В зависимости от длины поперечины, они собираются из двух, трёх, четырёх блоков. По таблицам приложения определяем, из каких блоков состоят поперечины. Определим длину жёстких поперечин по формулам:
Для
трехблочных поперечин:
–
П320-30,26-1:
мм
= 30260 мм
–
П360-30,26-1:
мм =
30260 мм
– П360-29,01-1:
мм =
29010 мм
– П360-27,76-1:
мм =
27760 мм
– П380-34,01-1:
мм =
34310 мм
Для
четырехблочных поперечин:
–
П590-41,66-1:
мм
=
41665 мм
–
П590-44,2-1:
мм
= 44165
мм
–
П630-44,2-1:
мм
= 44165
мм
–
П630-42,91-1:
мм
= 42915
мм
–
П590-40,41-1:
мм
= 40415
мм
В соответствии с подсчитанными расчётными длинами определим величины строительного подъёма жёстких поперечин. Необходимые марки поперечины и их характеристика сведены в таблицу 4.3.

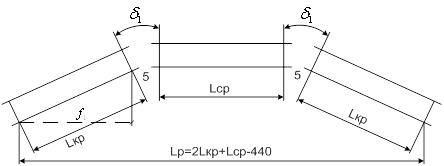

Схемы строительного подъёма поперечин:
Трехблочных:
Таблица 4.3.
| Марка оснований поперечин | Расчетная длина поперечины, м. | Кол-во блоков в поперечине | Длина блоков, мм. | Марка блоков | Масса блоков, кг. | Вес стыкового соединителя, кг. | Общий вес поперечины, кг. | Строительный подъем | Зазор между блоками | |||||||
| Крайнего | Среднего | Крайнего | Среднего | Крайнего | Среднего |
|
|
|
|
|||||||
| Трехблочные поперечины | ||||||||||||||||
| П320-30,26-1 | 30,26 | 2/1 | 10275 | 10150 | БК-10 | БС-2 | 457,0 | 487,6 | 15 | 1543,2 | 145 | - | 23 | - | ||
| П360-30,26-1 | 30,26 | 2/1 | 10275 | 10150 | БК-9 | БС-1 | 520,3 | 487,6 | 15 | 1543,2 | 145 | - | 23 | - | ||
| П360-29,01-1 | 29,01 | 2/1 | 9650 | 10150 | БК-9 | БС-1 | 488,7 | 487,6 | 15,0 | 1480,0 | 134 | - | 23 | - | ||
| П360-27,76-1 | 27,76 | 2/1 | 9025 | 10150 | БК-10 | БС-2 | 457,0 | 487,6 | 15,0 | 1416,6 | 123 | - | 23 | - | ||
| П380-34,01-1 | 34,01 | 2/1 | 11525 | 11700 | БК-15 | БС-7 | 616,8 | 571,5 | 16,6 | 1821,7 | 189 | - | 25 | - | ||
| Четырехблочные поперечины | ||||||||||||||||
| П590-40,41-1 | 40,41 | 2/2 | 9025 | 11400 | БК-30 | БС-22 | 534,7 | 766,5 | 39,0 | 2641,4 | 242 | 354 | 27 | 30 | ||
| П590-41,66-1 | 41,66 | 2/2 | 9650 | 11400 | БК-30 | БС-22 | 571,8 | 766,5 | 39,0 | 2715,6 | 262 | 374 | 27 | 30 |
|
|
| П590-44,2-1 | 44,2 | 2/2 | 10900 | 11400 | БК-30 | БС-22 | 645,8 | 766,5 | 39,0 | 2863,6 | 302 | 414 | 27 | 30 |
|
|
| П630-44,2-1 | 44,2 | 2/2 | 10900 | 11400 | БК-29 | БС-21 | 708,4 | 715,0 | 40,7 | 3087,5 | 302 | 414 | 27 | 30 |
|
|
| П630-42,91-1 | 42,91 | 2/2 | 10275 | 11400 | БК-29 | БС-21 | 667,7 | 815,5 | 40,7 | 3087,5 | 282 | 394 | 27 | 30 |
|
|
