   Курсовая работа: Компьютерная томография

·  машинный (компьютерный) синтез томограммы по совокупности данных измерения, относящихся к выбранному слою;

·  построение изображения исследуемого слоя на экране видеомонитора (дисплея).

В системах компьютерных томографов сканирование и получение изображения происходят следующим образом: рентгеновская трубка в режиме излучения «обходит» голову по дуге 2400, останавливаясь через каждые 30 этой дуги и делая продольное перемещение. На одной оси с рентгеновским излучателем закреплены детекторы – кристаллы йодистого натрия, преобразующие ионизирующее излучение в световое. Последнее попадает на фотоэлектронные умножители, превращающие эту видимую часть в электрические сигналы. Электрические сигналы подвергаются усилению, а затем преобразованию в цифры, которые вводят в ЭВМ. Рентгеновский луч, пройдя через среду поглощения, ослабляется пропорционально плотности тканей, встречающихся на его пути, и несет информацию о степени его ослабления в каждом положении сканирования. Интенсивность излучения во всех проекциях сравнивается с величиной сигнала, поступающего с контрольного детектора, регистрирующего исходную энергию излучения сразу же на выходе луча из рентгеновской трубки.

Следовательно, формирование показателей поглощения (ослабления) для каждой точки исследуемого слоя происходит после вычисления отношения величины сигнала на выходе рентгеновского излучателя к значению его после прохождения объекта исследования (коэффициенты поглощения).

В ЭВМ выполняется математическая реконструкция коэффициентов поглощения и пространственное их распределение на квадратной многоклеточной матрице, а полученные изображения передаются для визуальной оценки на экран дисплея.

За одно сканирование получают два соприкасающихся между собой среза толщиной 10 мм каждый. Картина среза восстанавливается на матрице.

Полученные коэффициенты поглощения выражают в относительных единицах шкалы, нижняя граница которой (-1000 ед.Н.) (ед.Н. - единицы Хаунсфильда или числа компьютерной томографии) соответствует ослаблению рентгеновских лучей в воздухе, верхняя (+1000 ед.Н.) - ослаблению в костях, а за ноль принимается коэффициент поглощения воды. Различные ткани мозга и жидкие среды имеют разные по величине коэффициенты поглощения. Например, коэффициент поглощения жира находится в пределах от -100 до 0 ед.Н., спинномозговой жидкости - от 2 до 16 ед.Н., крови - от 28 до 62 ед.Н. Это обеспечивает возможность получать на компьютерных томограммах основные структуры мозга и многие патологические процессы в них. Чувствительность системы в улавливании перепада рентгеновской плотности в обычном режиме исследования не превышает 5 ед.Н., что составляет 0,5%.

На экране дисплея высоким значениям плотности (например, кости) соответствует светлые участки, низким - темные. Градационная способность экрана составляет 15-16 полутоновых ступеней, различаемых человеческим глазом. На каждую ступень, таким образом, приходится около 130 ед.Н.

Известно, что качество визуализации анатомических образований головного мозга и очагов поражения зависит в основном от двух факторов: размера матрицы, на которой строится томограмма, и перепада показателей поглощения. Величина матрицы может оказывать существенное влияние на точность диагностики. Так, количество ошибочных диагнозов при анализе томограмм на матрице 80х80 клеток составляло 27%, а при работе на матрице 160х160 - уменьшилось до 11%.

Компьютерный томограф обладает двумя видами разрешающей способности: пространственной и по перепаду плотности. Первый тип определяется размером клетки матрицы (обычно - 1,5 х 1,5 мм), второй равен 5 ед.Н. (0,5%). В соответствии с этими характеристиками теоретически можно различать элементы изображения размером 1,5 х 1,5 мм при перепаде плотности между ними не меньше 5 ед.Н. (1%) удается выявлять очаги величиной не менее 6х6 мм, а при разнице в 30 ед.Н. (3%) - детали размером 3х3 мм. Обычная рентгенография позволяет уловить минимальную разницу по плотности между соседними участками в 10-20%.

Однако, при очень значительном перепаде плотностей рядом расположенных структур, возникают специфические для данного метода условия, снижающие его разрешающую способность, так как при построении изображения в этих случаях происходит математическое усреднение и при этом очаги небольших размеров могут быть не обнаружены. Чаще это происходит при небольших зонах пониженной плотности, расположенных вблизи массивных костных структур (пирамиды височных костей) или костей свода черепа.

Важным условием для обеспечения проведения компьютерной томографии является неподвижное положение пациента, ибо движение во время исследования приводят к возникновению артефактов - наводок: полос темного цвета от образований с низким коэффициентом поглощения (воздух) и белых полос от структур с высоким КП (кость, металлические хирургические клипсы), что также снижает диагностические возможности.

Для получения более четкого изображения патологически измененных участков в головном мозге и для исследования полых органов дающих на экране сравнительно густую однородную тень (желудок, кишечник, желчный пузырь, почечные лоханки и др.), производится их контрастирование. Так, при общем исследовании пищеварительного тракта больному дают выпить контрастную массу - взвесь сульфата бария; при исследовании толстой кишки вводят эту взвесь больному с помощью клизмы. Исследование желчного пузыря и внутрипеченочных желчных протоков (холецuсmографuя, холеграфuя) проводят с помощью йодсодержащих контрастных веществ, даваемых внyтpь (билитраст, кислота иопаноевая) или вводимых в вену (билигност). Эти вещества током крови приносятся в печень и выделяются с желчью, концентрируясь в желчном пузыре. Рентгенологическое исследование лоханок почек (пuелография) проводится с помощью сергозина, также вводимого внyтpивенно. Рентгенологическое исследование бронхов (бронхография) возможно после заполнения долевых и сегментарных бронхов пораженного участка легких особым контрастным веществом (йодолиполом). Ретгeнологическое исследование сосудов (ангuография) осуществляется с помощью кардиотраста. Содержание контрастного вещества в протекающей крови изменяется в результате того, что относительно быстро начинается выделение его почками. Уже в течение первых 5 мин после болюсной инъекции концентрация вещества в крови в среднем снижается на 20%, в последующие 5 мин - на 13% и еще через 5 мин - на 5%.

В некоторых случаях контрастирование органа производится за счет воздуха, который вводится в окружающую ткань или полость. Так, при рентгенологическом исследовании почек, когда имеется подозрение на поражение их опухолью, воздух вводится в околопочечную клетчатку (пневморен); для обнаружения прорастания опухолью желудка его стенок воздух вводится в брюшную полость, т. е. исследование проводится в условиях искусственного пневмоперитонеума.

Для исследования органов, обладающих сократительной активностью (чаще всего сердца), используется рентгенокимография. При этом способе перед кассетой с рентгеновской пленкой на пути лучей, идущих от рентгеновской трубки через тело больного, устанавливается специальная свинцовая решетка с горизонтальными щелями. В момент снимка решетка смещается на небольшое расстояние перпендикулярно контуру исследуемого органа. А так как сам орган (например, сердце) за это время совершает некоторое движение параллельно щели решетки, то на пленке контур органа получается не ровный, а в виде зубчатой линии. По амплитуде зубцов и их форме можно судить о силе сокращений сердца, оценить их характер.


5. Цифровые рентгенографические системы

5.1 Описание цифровых рентгенологических систем

Преобразование традиционной рентгенограммы в цифровой массив с последующей возможностью обработки рентгенограмм методами вычислительной техники стало распространенным процессом. Такие аналоговые системы зачастую имеют очень жесткие ограничения на экспозицию из-за малого динамического диапазона рентгеновской пленки. В отличие от аналоговых, прямые цифровые рентгенографические системы позволяют получать диагностические изображения без промежуточных носителей при любом необходимом уровне дозы, причем это изображение можно обрабатывать и отображать самыми различными способами.

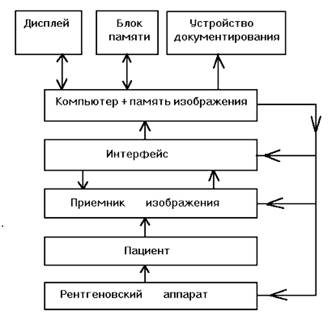

На рис.5 приведена схема типичной цифровой рентгенографической системы.

Рис. 5 Составные элементы цифровой системы получения рентгеновских изображений


Рентгеновская трубка и приемник изображения сопряжены с компьютером и управляются им, а получаемое изображение запоминается, обрабатывается (в цифровой форме) и отображается на телеэкране, составляющем часть пульта управления (или устройства вывода данных) оператора-рентгенолога.

Аналогичные пульты управления можно применять и в других системах получения изображения, например на основе ядерного магнитного резонанса или компьютерной томографии. Цифровое изображение можно записать на магнитном носителе, оптическом диске или же на специальном записывающем устройстве, способном постоянно вести регистрацию изображения на пленку в аналоговой форме.

В цифровой рентгенологии могут найти применение два класса приемников изображения: приемники с непосредственным формированием изображения и приемники с частичной регистрацией изображения, в которых полное изображение формируется путем сканирования либо рентгеновским пучком, либо приемным устройством (сканирующая проекционная рентгенография). В цифровой рентгенографии применяют усилитель изображения, ионографическую камеру и устройство с вынужденной люминесценцией. Эти приемники могут непосредственно формировать цифровые изображения без промежуточной регистрации и хранения. Усилители изображения не обладают наилучшим пространственным разрешением или контрастом, однако имеют высокое быстродействие. Аналого-цифровое преобразование флюорограммы с числом точек в изображении 512х512 может занимать время менее 0,03 с. Даже при числе точек 2048х2048 в изображении время преобразования изображения в цифровую форму составляет всего несколько секунд. Время считывания изображения с пластины с вынужденной люминесценции или ионографической камеры значительно больше, хотя последнее выгодно отличается лучшим разрешением и динамическим диапазоном.

Записанное на фотопленке изображение можно преобразовать в цифровую форму с помощью сканирующего микроденситометра, но любая информация, зафиксированная на фотопленке со слишком малой или, наоборот, слишком высокой оптической плотностью, будет искажена из-за влияния характеристик пленки. В цифровую форму можно преобразовать и ксеро-рентгенограмму также с помощью сканирующего денситометра, работающего в отраженном свете, или путем непосредственного считывания зарядового изображения с селеновой пластины.

В других цифровых рентгенографических системах используют твердотельные приемники с высоким коэффициентом поглощения рентгеновского излучения.

В рентгенографических системах применяется метод сканирования с построчной регистрацией изображения, которое воспроизводится в целое на дисплее компьютера (сканирующая проекционная рентгенография).

Ко второму классу цифровых рентгенографических систем следует отнести люминофоры с памятью и вынужденной люминесценцией, которая затем регистрируется. Это приемник с непосредственным формированием изображения.

Системы получения изображения со сканированием рентгеновским пучком и приемником имеют важное преимущество, состоящее в том, что в них хорошо подавляется рассеяние. В этих системах один коллиматор располагается перед пациентом с целью ограничения первичного рентгеновского пучка до размеров, необходимых для работы приемника, а другой - за пациентом, чтобы уменьшить рассеяние. На рис.6 изображена линейная сканирующая система для получения цифрового изображения грудной клетки. Приемником в системе является полоска из оксисульфида гадолиния, считывание информации с которой ведется линейной матрицей из 1024 фотодиодов. Главным недостатком сканирующих систем является то, что большая часть полезной выходной мощности рентгеновской трубки теряется и что необходимы большие времена экспозиции (до 10 с).

Если требуется быстрый доступ к информации, полученной за длительный период времени, целесообразно применять оптические диски. Емкость памяти 12-дюймового оптического диска равна примерно 2 гигабайт, что соответствует 1900 изображениям размером 1024х1024 по 8 бит каждое (без сжатия данных). Для считывания с оптического диска может быть использовано автоматическое устройство съема, позволяющее обеспечить быстрый доступ к любому изображению. Возможность работы со всеми изображениями в цифровой форме весьма привлекательна, а системы, выполняющие это, называются системами хранения и передачи изображения (СПХИ или СХПИ).

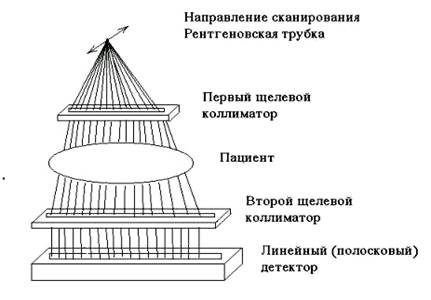

Рис.6 Система линейного сканирования для цифровой рентгенографии грудной клетки

5.2 Области применения и преимущества цифровых систем

К преимуществам цифровых рентгенографических систем относятся следующие четыре фактора: цифровое отображение изображения; пониженная доза облучения; цифровая обработка изображений; цифровое хранение и улучшение качества изображений.

Рассмотрим первое преимущество, связанное с отображением цифровой информации. Разложение изображения по уровням яркости на экране становится в полной мере доступным для пользователя. Весь диапазон оптических яркостей может быть использован для отображения лишь одного участка изображения, что приводит к повышению контраста в интересующей области. В распоряжении оператора имеются алгоритмы для аналоговой обработки изображения с целью оптимального использования возможностей систем отображения.

Это свойство цифровой рентгенографии также дает возможность снизить лучевую нагрузку на пациента путем уменьшения количества рентгенограмм для получения диагностической информации (той же полезности).

Цифровое отображение при его компьютерной обработке позволяет извлечь количественную и качественную информацию и таким образом перейти от интуитивно-эмпирического способа изображения к объективно измеренному.

Существенным преимуществам цифровой рентгенографии перед экранно-пленочным процессом являются простота и скорость получения изображения. Изображение становится доступным анализу врачом-рентгенологом в момент окончания экспозиции.

Второе преимущество цифровой рентгенологии - возможность снижения дозы облучения. Если в обычной рентгенологии доза облучения зависит от чувствительности приемника изображения и динамического диапазона пленки, то в цифровой рентгенологии оба этих показателя могут оказаться несущественными. Снижения дозы можно достичь установкой экспозиции, при которой поддерживается требуемый уровень шума в изображении. Дальнейшее уменьшение дозы возможно путем подбора такой длины волны рентгеновского излучения, которая обеспечивала бы минимальную дозу при данном отношении сигнал/шум, а также путем ликвидации любых потерь контраста с помощью описанных выше методов отображения цифровых изображений.

Третье преимущество цифровой рентгенологии – это возможность цифровой обработки изображений. Рентгенолог должен выявить аномальные образования на осложненной фоном нормальной структуре биоткани. Он может не заметить мелких деталей в изображении, которые система разрешает, или пропустить слабоконтрастную структуру, видимую на фоне шумов изображения, из-за сложного строения окружающих (или сверхлежащих) тканей. Субстракционный метод в рентгенографии позволяет устранить большую часть паразитной фоновой структуры и тем самым увеличить вероятность выявления важных деталей на рентгенограмме. Компьютерную томографию можно рассматривать как частный случай метода субстракционной рентгенографии, в котором из обычных проекционных изображений устраняется информация о вышележащих структурах.

Особенная ценность применения цифровой рентгенографии заключается в возможности полного отказа от рентгеновской пленки и связанного с ней фотохимического процесса. Это делает рентгенологическое исследование экологически чище, а хранение информации в цифровом виде позволяет создать легкодоступные рентгеновские архивы. Новые количественные формы обработки информации открывают широкие возможности стандартизации получения изображений, приведения их к стандарту качества в момент получения и при отсроченных повторных исследованиях. Немаловажна открывающаяся возможность передачи изображения на любые расстояния при помощи средств компьютерных коммуникаций.

Приведенные соображения с достаточной наглядностью демонстрируют прогрессивность внедрения в практику цифровой рентгенографии, которая сможет перевести диагностическую рентгенологию на новый более высокий технологический уровень. Отказ от дорогостоящих расходных материалов обнаруживает и ее высокую экономическую эффективность, что в сочетании с возможностью уменьшения лучевых нагрузок на пациентов делает ее применение в практике особенно привлекательным.


Вывод

В этой работе представлены сведения об устройстве и работе компьютерной рентгеновской томографии, преимуществах и недостатках этого метода исследования органов и тканей. Также обращается внимание на преимущества цифровой компьютерной томографии над обычной, о её лучшей скорости и качестве при получении томограммы. Даны некоторые характеристики функциональных частей томографа.

Abstract

The present report is devoted to using x-rays in diagnostic systems. Description of x-rays apparatus and given some characteristics of such equipment is given.


Литература

1.  Розенштраух Л.С. Невидимое стало зримым (успехи и проблемы лучевой диагностики). - М.: Знание, 1987.- 64 с.

2.  Помозгов А.И., Терновой С.К., Бабий Я.С., Лепихин Н.М. Томография грудной клетки - К.:Здоровья,1992.- 288 с.

3.  Верещагин Н.В., Брагина Л.К., Вавилов С.Б., Левина Г.Я. Компьютерная томография мозга - М.: Медицина,1986.-256 с.

4.  Коновалов А.Н., Корниенко В.Н. Компьютерная томография в нейрохирургической клинике.- М.: Медицина,1988. - 346 с.

5.  Физика визуализации изображений в медицине: В 2-х томах.

Т.1:Пер. с англ./Под ред. С. Уэбба.-М.: Мир,1991.- 408 с.

6.  Антонов А.О., Антонов О.С.,Лыткин С.А.// Мед.техника.

7.  Гребнев А.Л. Пропедевтика внутренних болезней - М.: Медицина, 2003

8.  Линдербратен Л.Д., Королюк И.П. Медицинская радиология и рентгенология – М.: Медицина,1993
