Введение. Основы томографии и рентгенографии
На протяжении многих веков усилия врачей были направлены на решение труднейшей задачи - улучшение распознавания заболеваний человека. Потребность в методе, который позволил бы заглянуть внутрь человеческого тела, не повреждая его, была огромной. Какую огромную пользу принес бы непосредственный осмотр человеческого организма, если бы он стал вдруг «прозрачным». И вряд ли кто-нибудь из ученых прошлого мог предположить, что эта мечта вполне осуществима. Потребность увидеть не оболочку, а структуру организма живого человека, его анатомию и физиологию была столь насущной, что, когда чудесные рентгеновские лучи, позволявшие осуществить это на практике были, наконец, открыты, врачи почти сразу поняли, что в медицине наступила новая эра.
Рентгенологический метод - это способ изучения строения и функции различных органов и систем, основанный на качественном и/или количественном анализе пучка рентгеновского излучения, прошедшего через тело человека.
Рентгенографuя - способ рентгенологического исследования, при котором изображение объекта получают на рентгеновской пленке путем ее прямого экспонирования пучком излучения.
Томография - послойная рентгенография. При томографии, благодаря движению во время съемки с определенной скоростью рентгеновской трубки на пленке получается резким изображение только тех структур, которые расположены на определенной, заранее заданной глубине. Тени органов и образований, расположенных на меньшей или большей глубине, получаются «смазанными» и не накладываются на основное изображение. Томография облегчает выявление опухолей, воспалительных инфильтратов и других патологических образований.
В терапевтической практике чаще всего вначале прибегают к простому просвечиванию рентгеновскими лучами за рентгеновским экраном – рентгеноскопии. Однако, с помощью обычной, бесконтрастной рентгеноскопии, можно исследовать лишь органы, дающие на экране тени различной яркости. Например, на фоне прозрачных за рентгеновским экраном лёгких, можно исследовать сердце (размеры, конфигурацию), определить участки уплотнения в легочной ткани, обусловленные воспалительной инфильтрацией при пневмонии. Одним из наиболее совершенных, дающих очень достоверную информацию рентгенологических методов является компьютерная томография, позволяющая благодаря использованию ЭВМ дифференцировать ткани и изменения в них, очень незначительно различающиеся по степени поглощения рентгеновского излучения. За последние годы значительно усовершенствовалась техника получения изображения. С помощью электронно-оптического усилителя, установленного на рентгеновском аппарате, удается получить значительно более яркие и четкие изображения при меньшей дозе облучения больного, что в свою очередь позволяет снять на кинопленку весь процесс исследования или отдельные его фазы (рентгенокинематография). Это имеет особое значение при функциональных нарушениях органов (эзофагоспазм, дискинезия кишечника и т. д.). Кинопленку можно затем вторично просмотреть и вновь восстановить весь процесс исследования больного, провести консилиум и т. д.
1. История открытия метода
Идея компьютерной томографии (КТ) родилась в далекой Южно-Африканской Республике у физика А. Кормака. В 1963 г. он опубликовал статью о возможности компьютерной реконструкции изображения мозга. Спустя 7 лет этим занялась группа инженеров английской фирмы электромузыкальных инструментов во главе с г. Хаунсфилдом. Время сканирования первого объекта (мозг, консервированный в формалине) на созданной ими экспериментальной установке составило 9 ч. Уже в 1972 Г. была произведена первая томограмма женщине с опухолевым поражением мозга. 19 апреля 1972 г. на конгрессе Британского радиологического института Г. Хаунсфилд и врач Дж. Амброус выступили с сенсационным сообщением «Рентгенология проникает в мозг». А в 1979 г. Г. Хаунсфилд был удостоен Нобелевской премии.
Этот способ основан на использовании волновых колебаний, для проникновения которых ткани человеческого тела не являются непреодолимым препятствием. В результате взаимодействия волновых колебаний с органами и тканями организма на различных приемниках - экране, пленке, бумаге и др. - возникают их изображения, расшифровка которых позволяет судить о состоянии различных анатомических образований.
Такими образом, множество методов принципиально близки рентгенодиагностике как по своей природе, так и по характеру конечного результата их применения. Внедрение в практику этих методов (наряду с рентгенологией) привело к возникновению новой обширной медицинской дисциплины, получившей за рубежом название диагностической радиологии (от латинского radius - луч), а у нас - лучевой диагностики. Возможности этой дисциплины в распознавании заболеваний человека весьма велики. Ей доступны практически все органы и системы человека, все анатомические образования, размеры которых выше микроскопических.
2. Устройство рентгеновской установки как части томографа
Типичная рентгеновская диагностическая система состоит из рентгеновского излучателя (трубки), объекта исследования (пациента), прео6разователя изображения и врача-рентгенолога.

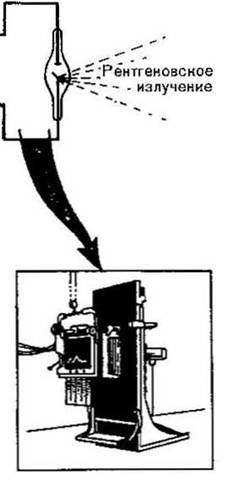

Рис.1. принципиальное устройство рентгеновской трубки
Рентгеновское излучение, возникшее в аноде рентгеновской трубки, направляют на больного, в теле которого оно частично поглощается и рассеивается, а частично проходит насквозь. Датчик преобразователя изображения улавливает прошедшее излучение, а преобразователь строит видимый световой образ, который воспринимает врач.
2.1 Источник рентгеновского излучения
В состав типового рентгенодиагностического аппарата входят питающее устройство, пульт управления, штатив и рентгеновская трубка. Она-то, собственно, и является источником излучения. Установка получает питание из сети в виде переменного тока низкого напряжения. В высоковольтном трансформаторе сетевой ток преобразуется в переменный ток высокого напряжения - от 40 до 150 кВ. Из вторичной обмотки трансформатора переменный ток поступает в систему выпрямителей, превращающих его в выпрямленный ток, идущий в одном направлении. Высоковольтный выпрямленный ток подают на рентгеновскую трубку, которая генерирует peнтгеновское излучение. Трубка закреплена на штативе. На нем же располагается экранно-снимочное устройство. Управление аппаратом несложно. Выбор и регулировка технических условий осуществляются автоматически с помощью микропроцессорной техники. В некоторых моделях телевизионный монитор и пульт управления вынесены в соседнее помещение, откуда врач и ведет исследование.
2.2 Приемник рентгеновского излучения
В рентгеновских установках используют различные датчики и преобразователи изображения. Целесообразно выделить 5 типов приемников: рентгеновскую пленку, полупроводниковую фоточувствительную пластину, флюоресцирующий экран, рентгеновский электронно-оптический преобразователь, дозиметрический счетчик. На них соответственно построены 5 общих методов рентгенологического исследования: рентгенография, электрорентгенография, рентгеноскопия, рентгенотелевизионная рентгеноскопия и дигитальная рентгенография (В том числе компьютерная томография).

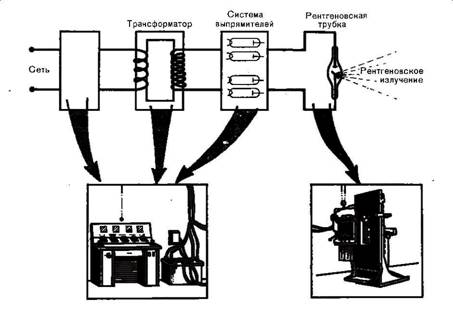

Рис. 2. Принципиальное устройство рентгеновской установки
рентгенография компьютерный цифровой томография
3. Развитие компьютерной томографии
Изобретение рентгеновской томографии с обработкой получаемой информации на ЭВМ произвело переворот в области получения изображения в медицине. Аппарат, изготовленный и опробованный группой инженеров английской фирмы «EMI», получил название ЭМИ-сканера.
Разработчик в своем аппарате использовал кристаллический детектор с фотоэлектронным умножителем (ФЭУ), однако источником была трубка, жестко связанная с детектором, которая делала сначала поступательное, а затем вращательное движение при постоянном включении рентгеновского излучения. Такое устройство томографа позволяло получить томограмму за 4-20 мин.
Рентгеновские томографы с подобным устройством (I поколение) применялись только для исследования головного мозга. Это объяснялось как большим временем исследования (визуализации только неподвижных объектов), так и малым диаметром зоны томографирования до (24 см). Однако получаемое изображение несло большое количество дополнительной диагностической информации, что послужило толчком не только к клиническому применению новой методики, но и к дальнейшему совершенствованию самой аппаратуры.
Вторым этапом в становлении нового метода исследования был выпуск к 1974 г. компьютерных томографов, содержащих несколько детекторов. После поступательного движения, которое производилось быстрее, чем у аппаратов I поколения, трубка с детекторами делала поворот на 3-10о, что способствовало ускорению исследования, уменьшению лучевой нагрузки на пациента и улучшению качества изображения. Однако время получения одной томограммы (20-60 с) значительно ограничивало применение томографов II поколения для исследования всего тела ввиду неизбежных артефактов, появляющихся из-за произвольных и непроизвольных движений. Аксиальные компьютерные рентгеновские томографы данной генерации нашли широкое применение для исследования головного мозга в неврологических и нейрохирургических клиниках.
