Контрольная работа: Многокритериальные задачи. Паретовские решения
Шаг 2. Проверить
выполнение неравенства
. Если оно оказалось истинным, то
перейти к Шагу 3. В противном случае перейти к Шагу 5.
Шаг 3. Удалить из
текущего множества векторов P(Y) вектор
, так как он не является
парето-оптимальным. Затем перейти к Шагу 4.
Шаг 4. Проверить выполнение неравенства j < N . Если оно имеет место, то положить j = j +1 и вернуться к Шагу 2. В противном случае – перейти к Шагу 7.
Шаг 5. Проверить
справедливость неравенства
. В том случае, когда оно
является истинным, перейти к Шагу 6. В противном случае – вернуться к Шагу 4.
Шаг 6. Удалить из
текущего множества векторов P(Y) вектор
и перейти к Шагу 7.
Шаг 7. Проверить
выполнение неравенства i < N -1. В случае истинности этого неравенства
следует последовательно положить i = i +1 , а затем j = i +1. После этого
необходимо вернуться к Шагу 2. В противном случае (т.е. когда
) вычисления закончить.
К этому моменту множество парето-оптимальных векторов построено полностью.
Вначале реализуем вспомогательные методы:
// поэлементное сравнение вектора v1 с вектором v2
private void Compare(List<int> v1, List<int> v2)
{
more = 0;
less = 0;
equal = 0;
for (int i = 0; i < v1.Count; i++)
{
if (v1[i] > v2[i])
more++;
else if (v1[i] < v2[i]) less++;
else equal++;
}
}
// возвращает истину если v1 >= v2
private bool MoreOrEqual()
{
if (more >= 0 && less == 0)
return true;
else return false;
}
Далее напишем рекурсивную процедуру удаления доминируемых решений, опираясь на алгоритм, описанный выше:
// y – список решений
public void DeleteDominated(List<List<int>> y)
{
foreach (List<int> yi in y)
{
foreach (List<int> gj in y)
{
if (!Equals(gj, yi))
{
Compare(gj, yi);
if (MoreOrEqual())
{
y.Remove(yi);
DeleteDominated(y);
return;
}
Compare(yi, gj);
if (MoreOrEqual())
{
y.Remove(gj);
DeleteDominated(y);
return;
}
}
}
}
}
И наконец получаем метод, возвращающий список парето-оптимальных решений:
public List<List<int>> GetParetoList(List<List<int>> y)
{
DeleteDominated(y);
return y;
}
3.3 Листинг программного кода
public class Graph
{
public ZedGraphControl DisplayGrahpics(Panel panel, int[] x, int[] y, int[] pareto_x, int[] pareto_y)
{
var control = new ZedGraphControl();
control.Width = panel.Width;
control.Height = panel.Height;
GraphPane myPane = control.GraphPane;
// Set the title and axis labels
myPane.Title.IsVisible = false;
//myPane.Title.Text = title;
myPane.XAxis.Title.IsVisible = false;
myPane.YAxis.Title.IsVisible = false;
myPane.YAxis.Scale.MaxAuto = true;
myPane.Legend.IsVisible = false;
PointPairList list1 = new PointPairList();
for (int i = 0; i < x.Length; i++)
list1.Add(x[i], y[i]);
LineItem curve1 = myPane.AddCurve("label", list1, Color.Black, SymbolType.Circle);
curve1.Symbol.Fill = new Fill(Color.Black);
curve1.Symbol.Size = 7;
curve1.Line.IsVisible = false;
PointPairList list2 = new PointPairList();
for (int i = 0; i < pareto_x.Length; i++)
list2.Add(pareto_x[i], pareto_y[i]);
LineItem curve2 = myPane.AddCurve("label", list2, Color.Red, SymbolType.Circle);
curve2.Symbol.Fill = new Fill(Color.Red);
curve2.Symbol.Size = 7;
curve2.Line.IsVisible = false;
// Fill the axis background with a color gradient
myPane.Chart.Fill = new Fill(Color.White, Color.FromArgb(255, 255, 166), 45.0F);
control.AxisChange();
// expand the range of the Y axis slightly to accommodate the labels
myPane.YAxis.Scale.Max += myPane.YAxis.Scale.MajorStep;
return control;
}
}
public class File
{
private StreamWriter writer;
private StreamReader reader;
public void WriteData(List<List<int>> y, string fileName)
{
writer = new StreamWriter(new FileStream(fileName, FileMode.Create, FileAccess.Write));
writer.WriteLine(y.Count.ToString()+ " " + y[0].Count.ToString());
for (int i = 0; i < y.Count; i++)
{
for (int j = 0; j < y[i].Count; j++)
{
writer.Write(y[i][j].ToString() + " ");
}
writer.WriteLine();
}
writer.Close();
}
public List<List<int>> ReadData(string fileName)
{
List<List<int>> y = new List<List<int>>();
int n,m;
reader = new StreamReader(new FileStream(fileName, FileMode.Open, FileAccess.Read));
while (!reader.EndOfStream)
{
char[] separator = { ' ' };
string[] vals = reader.ReadLine().Split(separator, StringSplitOptions.RemoveEmptyEntries);
n = Convert.ToInt32(vals[0]);
m = Convert.ToInt32(vals[1]);
for (int i = 0; i < n; i++)
{
List<int> list = new List<int>();
vals = reader.ReadLine().Split(separator, StringSplitOptions.RemoveEmptyEntries);
for (int j = 0; j < m; j++)
{
list.Add(Convert.ToInt32(vals[j]));
}
y.Add(list);
}
}
reader.Close();
return y;
}
}
public partial class SolutionsView : Form
{
public SolutionsView(List<List<int>> list)
{
InitializeComponent();
int n = list[0].Count;
int m = list.Count;
dataGridView2.ColumnCount = n;
dataGridView2.RowCount = m;
for (int i = 0; i < m; i++)
{
for (int j = 0; j < n; j++)
dataGridView2[j, i].Value = list[i][j];
}
}
}
public partial class GraphView : Form
{
public GraphView()
{
InitializeComponent();
}
public Panel GetPanel()
{
return panel1;
}
}
public partial class MainView : Form
{
private int n, m, krit, comp, var;
private List<List<int>> y;
private List<int> paretoSet;
private List<int> paretoSet2;
private Pareto pareto;
public MainView()
{
InitializeComponent();
InitComboboxes(2, 20, 1);
y = new List<List<int>>();
paretoSet = new List<int>();
dataGridView1.AllowUserToAddRows = false;
dgA.AllowUserToAddRows = false;
dgK.AllowUserToAddRows = false;
dgX.AllowUserToAddRows = false;
}
private void InitComboboxes(int minimum, int maximum, int step)
{
for (int i = minimum; i < maximum; i+=step)
{
comboBox1.Items.Add(i);
comboBox2.Items.Add(i);
comboBox3.Items.Add(i);
comboBox4.Items.Add(i);
comboBox5.Items.Add(i);
}
}
private void button1_Click(object sender, EventArgs e)
{
n = Convert.ToInt32(comboBox1.Text);
m = Convert.ToInt32(comboBox2.Text);
dataGridView1.ColumnCount = n;
dataGridView1.RowCount = m;
for (int i = 0; i < n; i++)
dataGridView1.Columns[i].Name = "k" + (i+1).ToString();
}
private void GetValuesFromGrid()
{
y = new List<List<int>>();
if (tabControl1.SelectedIndex == 0)
{
for (int i = 0; i < m; i++)
{
var list = new List<int>();
for (int j = 0; j < n; j++)
list.Add(Convert.ToInt32(dataGridView1[j, i].Value.ToString()));
y.Add(list);
}
}
else if (tabControl1.SelectedIndex == 1)
{
for (int i = 0; i < var; i++)
{
var list = new List<int>();
for (int j = 0; j < krit; j++)
{
int sum = 0;
for (int k = 0; k < comp; k++)
{
int ai = Convert.ToInt32(dgA[k, j].Value.ToString());
int ki = Convert.ToInt32(dgK[k, j].Value.ToString());
int xi = Convert.ToInt32(dgX[k, i].Value.ToString());
sum += ai * Convert.ToInt32(Math.Pow((double)xi, (double)k));
}
list.Add(sum);
}
y.Add(list);
}
}
}
private void button2_Click(object sender, EventArgs e)
WriteList(" метод2: ", paretoSet2);
private void WriteList(string text, List<int> set)
{
textBox1.Text += text;
foreach (int val in set)
textBox1.Text += (val+1).ToString() + "; ";
}
private void InitGrid()
{
krit = Convert.ToInt32(comboBox3.Text);
var = Convert.ToInt32(comboBox4.Text);
comp = Convert.ToInt32(comboBox5.Text);
dgA.ColumnCount = comp;
dgK.ColumnCount = comp;
dgX.ColumnCount = comp;
dgA.RowCount = krit;
dgK.RowCount = krit;
dgX.RowCount = var;
}
private void button3_Click(object sender, EventArgs e)
{
InitGrid();
for (int q = 0; q < comp; q++)
{
dgK.Columns[q].Name = (q + 1).ToString();
dgA.Columns[q].Name = (q + 1).ToString();
dgX.Columns[q].Name = (q + 1).ToString();
}
}
private void dataGridView1_CellFormatting(object sender, DataGridViewCellFormattingEventArgs e)
{
}
// Двумерный случай/ графическое представление
private void DrawGraph()
{
GraphView form2 = new GraphView();
form2.Show();
GetValuesFromGrid();
int cnt;
if (m == 0)
cnt = var;
else cnt = m;
int[] x_ = new int[cnt - paretoSet.Count];
int[] y_ = new int[cnt - paretoSet.Count];
for (int i = 0; i < cnt - paretoSet.Count; i++)
{
x_[i] = y[pareto.deleted[i]][0];
y_[i] = y[pareto.deleted[i]][1];
}
cnt = paretoSet.Count;
int[] pareto_x = new int[cnt];
int[] pareto_y = new int[cnt];
for (int i = 0; i < cnt; i++)
{
pareto_x[i] = y[paretoSet[i]][0];
pareto_y[i] = y[paretoSet[i]][1];
}
panel1 = form2.GetPanel();
var control = new Graph().DisplayGrahpics(panel1, x_,y_, pareto_x, pareto_y);
panel1.Controls.Clear();
panel1.Controls.Add(control);
panel1.Invalidate();
}
// Random values
private void button2_Click_1(object sender, EventArgs e)
{
Random random = new Random();
if (tabControl1.SelectedIndex == 0)
{
for (int i = 0; i < m; i++)
{
for (int j = 0; j < n; j++)
{
dataGridView1[j, i].Value = random.Next(20);
}
}
}
else if (tabControl1.SelectedIndex == 1)
{
for (int i = 0; i < comp; i++)
{
for (int j = 0; j < krit; j++)
{
dgA[i, j].Value = random.Next(5);
dgK[i, j].Value = random.Next(5);
}
for (int q = 0; q < var; q++)
{
dgX[i, q].Value = random.Next(5);
}
}
}
}
private void сохранитьКакToolStripMenuItem_Click(object sender, EventArgs e)
{
if (this.saveFileDialog1.ShowDialog() == DialogResult.OK)
{
if (y.Count == 0)
GetValuesFromGrid();
new File().WriteData(y, this.saveFileDialog1.FileName);
}
}
private void открытьToolStripMenuItem_Click(object sender, EventArgs e)
{
if (this.openFileDialog1.ShowDialog() == DialogResult.OK)
{
y = new File().ReadData(this.openFileDialog1.FileName);
FillGridFromList(y);
}
}
private void FillGridFromList(List<List<int>> list)
{
n = list[0].Count;
m = list.Count;
dataGridView1.ColumnCount = n;
dataGridView1.RowCount = m;
comboBox1.Text = n.ToString();
comboBox2.Text = m.ToString();
for (int i = 0; i < m; i++)
{
for (int j = 0; j < n; j++)
dataGridView1[j, i].Value = list[i][j];
}
}
}
}
4. Пример работы программы
4.1 Многокритериальная задача

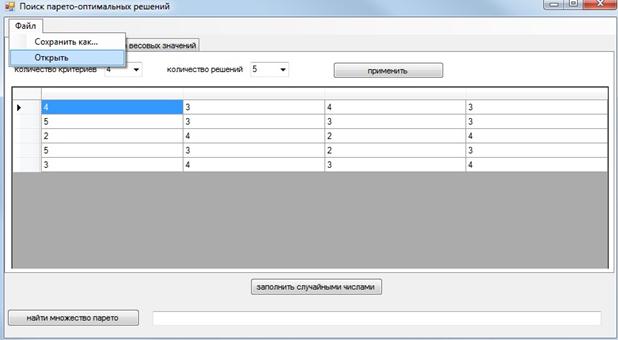

1) Реализуем пример, описанный в пособии №1 из списка использованной литературы. Для этого воспользуемся уже заготовленным файлом пример1.txt:

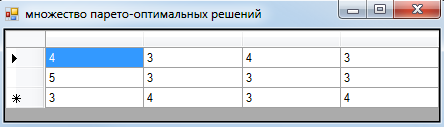

2) Найдем парето-оптимальные решения:
4.2 Двухкритериальная задача

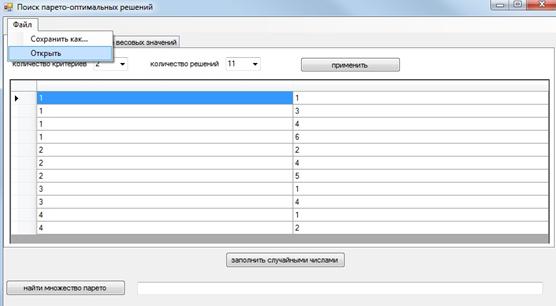

1) Продемонстрируем работу программы для двухкритериальной задачи. Пусть количество решений будет равно 11.

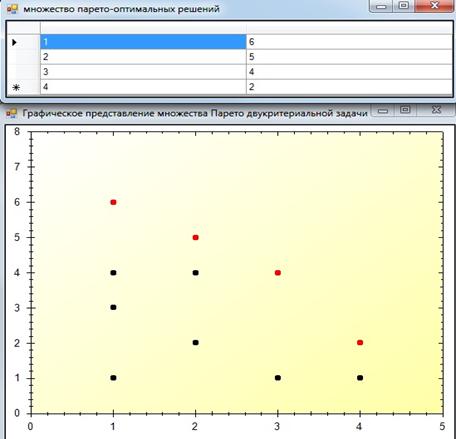

2) Результат работы программы:
Красным цветом выделены парето-оптимальные решения. Черным – доминируемые решения.
3. Аналитическое задание критериев
Пусть количество критериев 6
Количество решений 16
Весовые значения будут находиться по формуле:

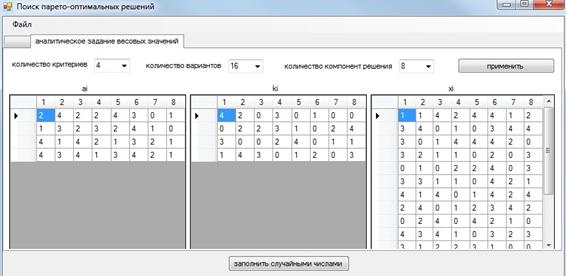

, где p – число критериев, n – количество компонент решения, a, k, x – задаются в
таблице:

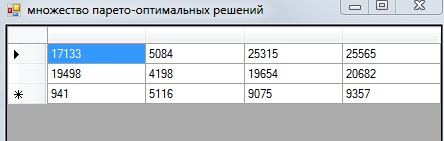

В результате получаем список парето-оптимальных решений, состоящих из трех векторов:
Выводы
В результате проделанной работы было разработано программное средство для поиска парето-оптимальных решений для многокритериальных задач.
Данное приложение может использоваться лишь как демонстрационно-обучающее по теме «Многокритериальные задачи. Множество Парето» дисциплины «Теория принятия решений». Это связано с тем, что практически невозможно формализовать математическую модель векторных оценок. Каждая задача поиска оптимальных решений требует собственного подхода.
Используемая литература
1. В.Д. Ногин. Принятие решений при многих критериях. Учебнометодическое
пособие.– СПб. Издательство «ЮТАС», 2007. – 104 с.
2. Парето-оптимальные решения многокритериальных задач. Подинвоский В.В., Ногин В.Д. –М. Главная редакция физико-математической литературы, 1982. – 256с.
Используемые программные средстваMicrosoft Visual Studio 2010
