Доклад: Обзор современных модемов
U-1496 | S+ | SN | E+/RE+ | E/RE | в | в+ | р | RN | R+ |
^ | Киагнс | хтика | |||||||
Конфигурирование удаленного модема | + | + | + | + | + | + | + | + | + |
Дополнительные аппаратные возможности | |||||||||
Установка дополнительной памяти 8 Мбайт | + | + | |||||||
Энергонезависимая память для микропрограмм 4 Мбайт | + | + | + | + | + | ||||
Интерфейс микрофона и динамика | + | + | + | + | + | ||||
Спецылальные функции | |||||||||
Запись и воспроизведение звука | + | + | + | + | + | + | + | + | + |
АОН | + | + | + | + | + | + | |||
Условный звонок | + | + | + | + | + | + | + | + | + |
Автоматическое определение типа вызова | + | + | + | + | + | ||||
Динамический выбор скорости передачи | + | + | + | + | + | + | + | + | + |
Обратный защищенный вызов | + | + | + | + | + |
Подключая Omni 288 к компьютеру, можно выбрать тип соединения, который наиболее удобен. Модем Omni 288S оборудован последовательным портом со скоростью передачи данных до 460,8 Кбит/с. Omni 288P подключается к двунаправленному параллельному порту, что позволяет обеспечить передачу данных на скоростях до нескольких мегабит в секунду и разгрузить центральный процессор компьютера.
Оборудованный перепрограммируемой энергонезависимой памятью для микропрограммы, модем ZyXEL Omni 288 может быть модернизирован путем простой загрузки ее с компьютера. При этом отпадает необходимость вскрывать корпус модема и заменять микросхемы, а также не требуется никаких технических знаний. Данный модем может напрямую подключаться к лазерному принтеру, используя его как факс-аппарат с обычной бумагой.
ZyXEL Omni 288 на рынке характеризуется как простое в использовании, надежное и универсальное средство связи для дома и офиса.
Основные характеристики модемов серии 2864 фирмы ZyXEL приведены в табл. 14.3.

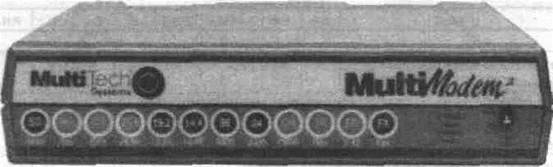

Рис. 14.10. MultiModem MT2834ZDX
14.3. Модемы фирмы MultiTech
Американская корпорация MultiTech Systems производит аппаратные и программные средства для решения широкого спектра задач передачи данных. Модемы данной фирмы отличает высокая надежность, поддержка асинхронных и синхронных сетей протоколов передачи данных, поддержка сетей Х.25 и протоколов UNIX-систем, взаимодействие с персональными, мини- и большими компьютерами, легкость сопряжения с серверами удаленного доступа, мостами, PAD и коммутаторами для сетей Х.25, а также мощная система сетевого управления большими группами модемов.
В настоящее время MultiTech выпускает несколько серий модемов, рассматриваемых ниже.
14.3.1. Серия ZDX/ZPX
Модемы серии ZDX/ZPX представляют собой дешевые абонентские факс-модемы для коммутируемых линий, работающих в асинхронном режиме. Они поддерживают протоколы исправления ошибок V.42/MNP2—MNP4, протоколы сжатия данных V.42bis/MNP5, протоколы модуляции V.34 (не для всех моделей), V.32ter, V.32bis, V.32, V.22bis, V.22, V.21, Bell 212A, Bell 103 и факс-протоколы V.17, V.27ter, V.29. Предусмотрена регулировка уровня выходного сигнала и автоматическое изменения скорости передачи.
Обозначение ZDX соответствует внешним модемам, ZPX — внутренним. Рассматриваемая серия представлена внешними MT2834ZDX и MT1932ZDX (рис. 14.10) и внутренними MT2834ZPX и MT1932ZPX модемами.
Первые две цифры в обозначении модемов MultiTech указывают на максимальную скорость передачи данных (28 — 28,8 Кбит/с, 19 — 19,2 Кбит/с), а вторые — на старший поддерживаемый протокол модуляции (34 — V.34, 32 - V.32ter).
14.3.2. Серия MULTIMODEM II
Это профессиональные факс-модемы для коммутируемых и выделенных линий, работающих в асинхронном и синхронном режиме. Они поддерживают протоколы исправления ошибок V.42/MNP2—MNP4, протоколы сжатия данных V.42bis/MNP5 и протоколы модуляции V.34 (для некоторых моделей), V.32ter, V.32bis, V.32, V.22bis, V.22, V.21, Bell 212A, Bell 103, факс-протоколы V.17, V.27ter, V.29, а также протокол синхронного управления V.25bis.
В модемах серии MULTIMODEM II реализована регулировка уровня выходного сигнала, автоматическое изменения скорости передачи, защита от несанкционированного доступа, возможность удаленного конфигурирования, взаимодействие с UNIX-системами и компьютерами типа IBM AS/300 — AS/400.
Серия представлена внешними модемами MT2834BLI, MT2834BAI, MT1932BLI, MT1932BAI, MT1432BLI, MT1432BAI и MT224BAFI. Их характеристики приводятся в табл. 14.4
Модемами с индексом I (International) поддерживается протокол модуляции V.23. Модемы с индексом L (кроме PCMCIA — моделей) могут быть использованы на четырех проводных выделенных линиях (каналах).
14.3.3. PCMCIA модемы
Модемы MultiTech с интерфейсом PCMCIA представлены моделями MT2834LT и MT1432LT. Они соответствуют стандарту PCMCIA II и предназначены для работы только по коммутируемым линиям в асинхронном режиме.
Эти модемы поддерживают протоколы V.42/MNP2—MNP4, V.42bis/MNP5, V.34 (только MT2834LT), V.32bis, V.32, V.22bis, V.22, V.21, Bell 212A, Bell 103 и факс-протоколы V.17, V.27ter, V.29. Предусмотрена регулировка уровня выходного сигнала и автоматическое изменения скорости передачи.
14.3.4. Промышленные модемы
Промышленные модемы MultiTech можно разделить на две группы:
1. Серию BR (RackMount), представляющую из себя блок из 16 индивидуальных модемов с общим групповым питанием. В эту серию входят модемы MT2834BRLI, MT2834BARI, MT1432BRLI и MT1432BARI.
2. Серию MR (MultiModemManager) — 48 модемов на 16 платах (3 модема на плате) в одном блоке (рис. 14.11). Мощная система управления модемами данной серии позволяет управлять по протоколу SNMP с одной консоли 254 такими блоками (12912 модемами).
Подробные характеристики модемов данных серий приведены в табл. 14.4.

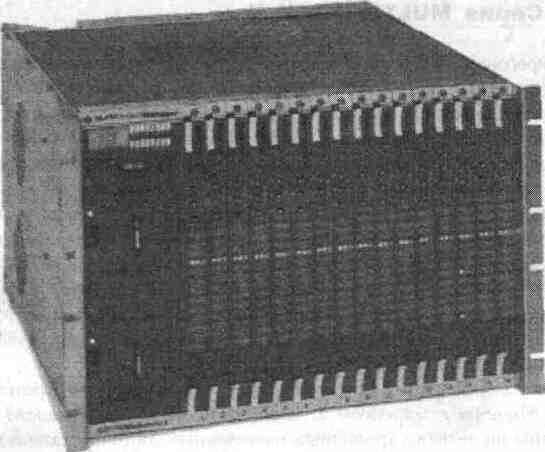

Рис. 14.11. Шасси (Modem Rack) CC 4800
14.3.5. Цифровые модемы
Внешние цифровые DSU-модемы предназначены для работы на двух- и четырехпроводных физических линиях, а также в цифровых каналам типа Е1/Т1.
Серия DSU-модемов MultiTech представлена моделями MT56DSU2 и MT64DSU.
Первая модель обеспечивает передачу данных со скоростями 56, 19,2, 9,6, 4,8 и 2,4 Кбит/с в синхронном режиме и 19,2, 9,6, 4,8 и 2,4 Кбит/с — в асинхронном.
Вторая модель позволяет передавать со скоростями до 64 Кбит/с в синхронном режиме и 56, 38,4, 19,2, 9,6, 4,8, 2,4 Кбит/с — в асинхронном.
DSU-модемы MT56DSU2 и MT64DSU оснащены интерфейсами RS232C и V.35 для сопряжения с DTE и разъемом типа RJ48 для подключения к линии.
Основные характеристики модемов фирмы MultiTech приведены в табл. 14.4.
Таблица 14.4. Основные характеристики модемов фирмы MultiTech
Настольные абонентские модемы | MT1B32Z DX1/ZDX | MT2834Z DXI/ZDX | ||||
Настольные профессиональные модемы | МТ224 BAFI | MT1432BLI/ ВА1 | MT1932BLI/ ВА1 | MT2834BLI/ BAI | ||
PCMCIA-модемы | MT1432LT1 | MT2834LTI | ||||
Модемы серии BR | MT1432BRLI/ BAR) | MT2834BRLI/ BAR! | ||||
Модемы серии MR | MT1432MRI | MT2834MRI | ||||
Протоколы модуляции | ||||||
V.34 | + | + | ||||
V.32terbo | + | + | + | + | ||
V.32bis | + | + | + | + | + | |
V.32 | + | + | + | + | + | |
V.22bls | + | + | + | + | + | + |
V.22 | + | + | + | + | + | + |
Bell 212A | + | + | + | + | + | + |
V.21 | + | + | + | + | + | + |
Bell 103 | + | + | + | + | + | + |
V.23 | + | + | + | + | + | + |
Факс-протоколы модуляции | ||||||
V.29/V.27ter: 9,6; 4,8 Кбит/с | + | + | + | + | + | + ^ |
V.17/V.29: 14.4, 9.6, 4,8 Кбит/с | + | + | + | + | + | |
Протоколы сжатия данных | ||||||
V.42bis | + | + | + | + | + | + |
MNP5 | + | + | + | + | + | + |
Протоколы коррекции ошибок | ||||||
V.42 | + | + | + | + | + | + |
MNP2—MNP4 | + | + | + | + | + | + |
Режим протокола управления V.25bis | ||||||
Асинхронный | + | + | + | + | + | + |
Синхронный | + | + | + | + | ||
Тип канала связи | ||||||
Коммутируемый | + | + - | + | + | + | + |
Выделенный | + | + | + | + | ||
2-х проводное окончание | + | + | + | + | + | + |
4-х проводное окончание | + | + | + | |||
Интерфейс с DTE (RS232C, V.24/V.28) | ||||||
Асинхронный | + | + | + | + | + | + |
Синхронный | + | + | + | + |
Настольные профессиональные модемы | МТ224 BAFI | MT1432BLI/ ВА1 | MT1932BLI/ ВА1 | MT2834BLI/ ВА1 | ||
PCMCIA-модемы | MT1432LTI | MT2834LTI | ||||
Модемы серии BR | MT1432BRLI/ BARI | MT2834BRLI/ BARI | ||||
Модемы серии MR | MT1432MRI | MT2834MRI | ||||
Автоматическое изменение скорости (вверх/вниз) при изменении качества канала | + | + | + | + | + | |
Обратный защищенный вызов | + | + | + | + |
