Доклад: Обзор современных модемов

В основе TOTAL CONTROL лежит универсальное шасси с центральной тинной, обеспечивающей пропускную способность до 1 Гбит/с. В это шасси могут вставляться платы самых разных устройств, например, собственно мо-демные карты, включающие в себя 2 или 4 модема класса Courier V.34 Fax;

карты X.25 PAD на 24 или 48 каналов, способные обеспечить доступ к сетям X.25 по коммутируемым телефонным сетям; интерфейсные сетевые карты Ethernet или Token Ring, обеспечивающие связь с локальной сетью, а также источники питания.

Основные характеристики модемов фирмы U.S.Robotics приведены в табл. 14.1.

14.2. Модемы фирмы ZyXEL

В отличии от U.S. Robotics и .большинства других известных телекоммуникационных фирм, ZyXEL Communication Corporation имеет неамериканское или европейское, а тайваньское происхождение. Однако выдающиеся заслуги фирмы (и, конечно же, ее представителей) в области телекоммуникаций послужили причиной широкого распространения модемов ZyXEL. Следует отметить, что слово "ZyXEL" произноситься как "зайсель", а не "заксель", как это делает подавляющее большинство пользователей.

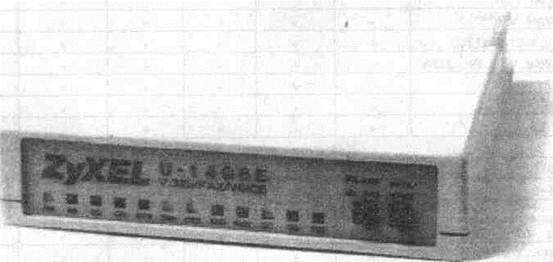

Рис. 14.5. ZyXEL U-1496E

14.2.1. Серия модемов U-1496

Своими достижениями фирма ZyXEL обязана, в первую очередь, модемам серии U-1496, различных моделей которых насчитывается уже более десятка (рис. 14.5). Модемы U-1496 работают на коммутируемых и выделенных линиях, в синхронном и асинхронном режимах, исполняются в виде внешнего, внутреннего или промышленного модуля. Все модемы U-1496 поддерживают протокол модуляции V.32bis, коррекцию ошибок V.42 и MNP3—MNP4, сжатие данных по протоколам V.42bis и MNP5.

Если вы работаете только с модемами ZyXEL, то можете пользоваться дополнительными возможностями, заложенными в модемы этой фирмы. К таким возможностям относится фирменный протокол ZyX 16800 для передачи на скорости 16800 бит/с. Модемы U-1496 серии "Plus" поддерживают также протокол ZyX 19200 для передачи со скоростью 19200 бит/с. В отличие от протокола HST фирмы U.S. Robotics, основанного на протоколе ITU-T V.32bis, протокол ZyX работает в полнодуплексном режиме. Другой дополнительной возможностью при общении двух модемов ZyXEL является режим ZyCELL. Этот режим ориентирован для работы в сотовых (cellular) сетях телефонной связи и позволяет устойчиво вести передачу по каналам низкого качества. Метод модуляции ZyCELL-T для относительно низкого уровня помех позволяет передавать данные со скоростями от 14400 до 4800 бит/с. При максимальном уровне помех используется еще более стабильный протокол ZyCELL-C со скоростями передачи 4800, 3600 и 2400 бит/с. По умолчанию модемы U-1496 работают в режиме MULTI-AUTO. При этом происходит автоматический выбор наиболее подходящего протокола для соединения с удаленным модемом или факсом.

Одной из причин заслуженного интереса к модемам ZyXEL являются их голосовые возможности. Так, модемы U-1496 могут записывать в виде файлов и проигрывать с диска компьютера речевую информацию. Запись может вестись с телефонной линии или микрофона, а воспроизведение — в телефонную линию или на громкоговоритель. В речевом режиме модемы U-1496 умеют распознавать сигналы тонального телефонного набора абонента. Это означает, что программным способом можно превратить компьютер с модемом ZyXEL в интеллектуальный автоответчик, который, кроме типовых функций автоответчика, способен организовать для абонента речевое меню с возможностью выбора функций нажатием тех или иных кнопок телефонного аппарата. Необходимое программное обеспечение для организации речевых интерактивных систем поставляется вместе с модемами. Модемы ZyXEL для оцифровки звука используют адаптивную дифференциальную импульсно-кодовую модуляцию (ADPCM, Adaptive Differential Pulse Code Modulation). При наилучшем качестве записи, достигаемом при выборе 4 бит на один отсчет, звук оцифровывается на скорости 38400 бит/с. В этом случае для часовой записи требуется примерно 16 Мбайт дисковой памяти. Более экономные режимы записи (3 и 2 бита на отсчет) требуют, соответственно, 12 и 8 Мбайт на час записи. В моделях "Plus" применен режим сжатия по алгоритму линейного предиктивного

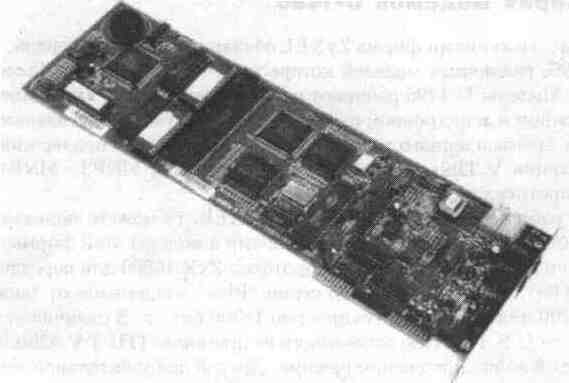

Рис. 14.6. ZyXEL U-1496B

кодирования с устранением избыточности кода CELP, позволяющий час звукозаписи поместить в объеме, составляющем всего 4 Мбайт.

Модемы ZyXEL U-1496 в режиме факсимильной связи поддерживают все протоколы факс-модемов Группы 3, а именно — V.17 (14400 бит/с), V.29 (9600, 7200 и 4800 бит/с) и V.27ter (4800 и 2400 бит/с). Модемы U-1496 распознают системы команд EIA Class 1, Class 2 и Class 2.0. За счет этого обеспечивается максимальная совместимость с существующим факс-оборудованием и программным обеспечением для факс-модемов.

Модемы U-1496 построены на микропроцессоре Motorola 68000, сигнальных процессорах производства Texas Instruments и специализированных микросхемах фирмы ZyXEL. Все функции управления модемом реализованы в микропрограмме, которая хранится в перепрограммируемой памяти EPROM. Такая технология позволяет достаточно просто производить модернизацию модемов путем перезаписи EPROM. Новые версии микропрограммы появляются не реже одного раза в полгода.

Продаваемые в России модемы серии U-1496 являются, как правило, уже адаптированными для отечественных телефонных сетей и их пользователей. При этом под адаптацией подразумеваются следующие доработки:

> улучшение распознавания тональных станционных сигналов типа "занято", "свободно" и других;

> улучшение распознавания нестандартных сигналов вызова;

> расширение диапазона регулировки мощности передачи до —27...О дБ;

> повышение чувствительности приемника в режиме модема и факса;

> введение определителя номера вызывающего абонента по российскому стандарту;

> русскоязычное программное обеспечение и комплект документации.

Базовой внешней моделью серии U-1496 является модем U-1496E. Его более быстродействующим аналогом является модем U-1496E Plus. Это самые популярные модемы ZyXEL. Они пригодны для решения очень широкого круга задач. Именно такими модемами оборудованы многие BBS. Модем U-1496 Plus является прибором для профессиональных применений. В дополнение к базовым функциям U-1496E и U-1496E Plus он поддерживает протоколы V.33, V.29 и V.27ter для работы на выделенных линиях, позволяет работать на четырехпроводных линиях и обеспечивает при необходимости автоматический переход на резервную линию.

Портативный модем U-1496P предназначен для передачи данных в сотовых телефонных сетях, хотя может быть использован и на двухпроводных коммутируемых или выделенных линиях связи. Он специально приспособлен для работы с компьютерами типа Notebook и сотовым радиотелефоном в жестких условиях эксплуатации.

Внутренними модемами серии U-1496 являются модемы U-1496B (рис. 14.6) и U-1496B Plus. Они выполнены в виде карт расширения полной длины для шины ISA и аналогичны по своим возможностям внешним модемам U-1496E и U-1496E Plus.

Основные характеристики модемов серии U-1496 фирмы ZyXEL приведены в табл. 14.2.

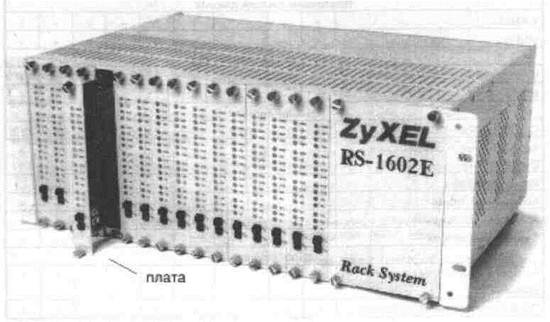

Рис. 14.7. Шасси RS-1602E

Таблица 14.2. Основные характеристики модемов серии'U-1496 фирмы ZyXEL
