Дипломная работа: Разработка локально-вычислительной сети в автокомплексе "Первомайский"
– Windows XP Starter Edition — сильно функционально ограниченная версия для развивающихся стран и финансово слабых регионов. В этой версии возможна одновременная работа только 3 приложений, и каждое приложение может создать не более 3 окон. В системе полностью отсутствуют сетевые функции, не поддерживается высокая разрешающая способность, а также не допускается использование более 256 мегабайт оперативной памяти или жёсткого диска объёмом более 80 гигабайт. Система может работать на процессорах уровня Intel Celeron или AMD Duron.
– Windows Fundamentals for Legacy PCs — Урезанная Версия Microsoft Windows XP Embedded Service Pack 2 предназначенная для устаревших компьютеров.
Некоторыми из наиболее заметных улучшений в Windows XP по сравнению с Windows 2000 являются:
– Новое оформление графического интерфейса, включая более округлые формы и плавные цвета; а также дополнительные функциональные улучшения (такие, как возможность представления папки в виде слайд-шоу в проводнике Windows).
– Возможность быстрого переключения пользователей, позволяющая временно прервать работу одного пользователя и выполнить вход в систему под именем другого пользователя, оставляя при этом приложения, запущенные первым пользователем, включёнными.
– Функция «удалённый помощник», позволяющая опытным пользователям и техническому персоналу подключаться к компьютеру с системой Windows XP по сети для разрешения проблем. При этом помогающий пользователь может видеть содержимое экрана, вести беседу и (с позволения удалённого пользователя) брать управление в свои руки.
локальный сеть топология биллинг операционный
– Программа восстановления системы, предназначенная для возвращения системы в определённое предшествующее состояние (эта функция является развитием аналогичной программы, включённой в Windows Me), а также улучшение других способов восстановления системы. Так, при загрузке последней удачной конфигурации загружается также и прежний набор драйверов, что позволяет в ряде случаев легко восстановить систему при проблемах, возникших в результате установки драйверов; возможность отката драйверов и т. д.
– Улучшенная совместимость со старыми программами и играми. Специальный мастер совместимости позволяет эмулировать для отдельной программы поведение одной из предыдущих версий ОС (начиная с Windows 95).
– Возможность удалённого доступа к рабочей станции благодаря включению в систему миниатюрного сервера терминалов (только в издании Professional).
– Более развитые функции управления системой из командной строки.
Поддержка проводником Windows цифровых фотоформатов и аудиофайлов (автоматическое отображение метаданных для аудиофайлов, например, тегов ID3 для MP3-файлов).
– Windows XP включает технологии, разработанные фирмой Roxio, которые позволяют производить прямую запись CD из проводника, не устанавливая дополнительное ПО, а работа с перезаписываемыми компакт-дисками становится подобной работе с дискетами или жёсткими дисками. Также в Media Player включена возможность производить запись аудио-дисков. Возможности работы с образами дисков не предусмотрена.
– Windows XP может работать с архивами ZIP и CAB без установки дополнительного ПО. Работа с архивами данного типа возможна в проводнике как с обычными папками, которые можно создавать и удалять, заходить в архив, добавлять/удалять файлы подобно работе с обычными папками. Также возможна установка пароля на архив. При необходимости можно назначить для работы с этими архивами любое стороннее программное обеспечение.
Улучшения в подсистеме EFS, заключающиеся в необязательности агента восстановления, более безопасного сохранения ключей. Шифруемые файлы теперь не просто удаляются, а перезаписываются нулями, что гораздо надёжнее. Начиная с SP1 становится возможным использовать (он и используется по умолчанию) алгоритм AES, наряду с DESX и 3-DES.
3. ЦЕЛИ И ЗАДАЧИ ДИПЛОМНОЙ РАБОТЫ
Целью дипломной работы является разработка, настройка и дальнейшая техническая поддержка локально-вычислительной сети в автокомплексе “Первомайский”. Созданная ЛВС должна учитывать постепенное увеличение парка рабочих станций, и постоянно увеличивающиеся нагрузки на сетевые ресурсы.
Для достижения поставленной цели, необходимо будет решить следующие задачи:
– провести анализ существующих сетевых технологий и выбрать нужную для организации сети;
– выбрать программное обеспечение (ПО) для организации ЛВС с выходом в Интернет;
– организовать локальную сеть;
– произвести установку и настройку программ, необходимых для успешной работы предприятия и безопасности информации.
4. РАЗРАБОТКА ЛОКАЛЬНОЙ СЕТИ
4.1 Описание предприятий
4.1.1 Род деятельности
ООО “АйТи Медиа Центр” был создан в 2006 году. Изначально деятельностью организации являлись установка операционных систем и программного обеспечения на компьютеры физических лиц, а также их обучение различным компьютерным дисциплинам.
В связи с расширением предприятия в 2007 году стали заключаться договоры с юридическими лицами на проведение, установку и поддержку локальных сетей в офисах и помещениях.
В январе был подписан договор автокомплексом “первомайский” на установку и проведение в нем локальной сети. Позднее задачей предприятия стали дальнейшее структурирование и отслеживание работы компьютерной сети авткомплекса, профилактика и настройка компьютеров, обучение персонала работе в сети и специализированным программам.
Деятельностью автокомплекса “Первомайский” является:
– ремонт и обслуживание автомобилей;
– продажа автозапчастей.
4.1.2 Структура управления предприятием

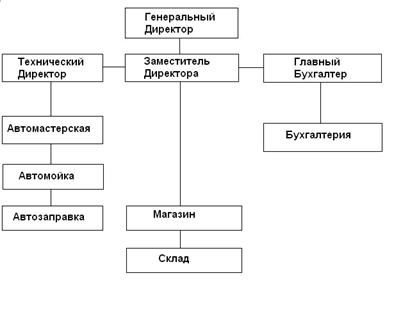

Рисунок 6 - Структура управления Автокомплекса
4.2 Организация локальной сети
4.2.1 Анализ предстоящей работы
В связи с расширением производства и переездом фирмы в новые помещения, возникла необходимость в разработке новой локально-вычислительной сети. Новое место расположения состоит из нескольких зданий и занимает большую площадь.
Новая сеть должна была быть разработана таким образом, чтобы учесть дальнейшее развитие предприятия, позволяя оперативно подключать новые рабочие станции как в новых, не занятых помещениях, так и в помещениях с уже размещенными и функционирующими рабочими станциями. Также сеть должна обеспечивать должный уровень безопасности хранения информации, учитывая коммерческую деятельность предприятия. Нужно было учесть, что с ростом рабочих станций в компьютерной сети, будет постепенно возрастать нагрузка на сеть и сервера организации. Организацию локально - вычислительной сети надо было осуществить как можно быстрее, дабы предприятие сразу начало работать на полную мощность.
4.2.2 Выбор оптимальной конфигурации сети
За прошедшее время появились такие технологии как Gigabit Ethernet и 10G Ethernet, со скоростями передачи данных 1 Гбит/с, и 10 Гбит/с соответственно. Огромное преимущество этих технологий, в том, что передача данных, может осуществляться как по волоконно-оптическому соединению, так и по витой паре.
Таким образом, оптимальным решением для новой сети, является ее организация на витой паре категории 5e, с применением технологии Gigabit Ethernet, что обеспечит необходимый запас по скорости передачи данных внутри сети. Топология сети будет относиться к типу звезда.
Линии сети были пущены в канализационных коммуникациях, расположенных между зданиями автокомплеска. Для надежности было решено пустить сразу две линии. Первая – основная, вторая – резервная. Всего было затрачено около трёхсот метров кабеля, что обошлось в сумму около 20 000 рублей.
Выбор активного коммуникационного оборудования. Исходя из того, что ЛВС основана топологии звезда, выбор может стоять между коммутатором (switch) и концентратором (hub).
Основное отличие этих двух устройств заключается в том, что концентратор, в отличие от коммутатора, не обладает «интеллектом», то есть при подаче на один из его входов информационного пакета, он просто «не глядя» рассылает этот пакет на все остальные разъемы. Из-за такого способа передачи возникает неоправданная загруженность сети, так же не обеспечивается безопасность данных на физическом уровне, т. к. данные рассылаются абсолютно во всех направлениях [7].
Принцип действия коммутатора, отличается тем, что он распределяет потоки информации таким образом, что в момент передачи взаимодействуют только пары рабочих станций, между которыми идет обмен информацией.
Использование коммутаторов позволяет:
– уменьшить нагрузку на сеть, в связи с тем, что две взаимодействующие рабочие станции не разделяют общую среду, а с помощью коммутатора, или коммутаторов подключаются напрямую одна к другой;
– увеличить скорость передачи внутри сети, в следствии того, что компьютерам не приходится тратить время на обработку данных, которые не предназначены для них, и еще не происходит забивание каналов передачи данных лишней информацией;
– обеспечить безопасность передачи данных на физическом уровне, за счет прямого соединения коммутатором двух рабочих станций.
Из выше сказанного следует, что для надежной работы лучше использовать коммутатор, это выгоднее во всех отношениях, тем более что стоимость коммутатора и концентратора на данный момент одинакова.
Для оптимальной работы ЛВС данного предприятия было решено создать два сервера, каждый из которых включал себя следующий функции:
Сервер №1:
– сервер 1С
– сервер баз данных программ продажи автозапчастей
Сервер №2:
– контроллер домена;
– сервер Интернета;
