Дипломная работа: Разработка локально-вычислительной сети в автокомплексе "Первомайский"

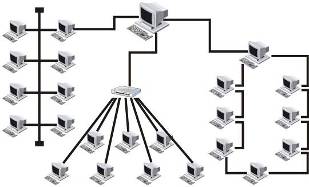

Рисунок 5 – Локальная сеть, выполненная с использованием разных топологий
Существуют также смешанные топологии, такие как звезда-шина и звезда-кольцо, каждая из которых имеет свои преимущества.
Топология звезда-шина. Это комбинация топологий шина и звезда. Чаще всего это выглядит так: несколько сетей с топологией звезда объединяются при помощи магистральной линейной шины. В этом случае выход из стоя одного компьютера не оказывает никакого влияния на сеть – остальные компьютеры по-прежнему взаимодействуют друг с другом. А выход из стоя концентратора, повлечет за собой остановку подключенных к нему компьютеров и концентраторов[2].
Топология звезда-кольцо. Кажется несколько похожей на звезду-шину. И в той, и в другой топологии компьютеры подключены к концентратору, который фактически и формирует кольцо или шину. Отличие в том, что концентраторы в звезде-шине соединены магистральной линейной шиной, а в звезде-кольце на основе главного концентратора они образуют звезду.
В локально-вычислительной сети может использоваться одна из перечисленных топологий. Это зависит от количества объединяемых компьютеров, их взаимного расположения и других условий.
1.4 Биллинговые системы
На данный момент практически каждая локальная сеть имеет выход во всемирную информационную сеть – Internet. Для учета и ограничения внешнего Интернет-трафика используются биллинговые системы.
Биллинговые системы – это системы, вычисляющие стоимость услуг связи для каждого клиента и хранящие информацию обо всех тарифах и прочих стоимостных характеристиках, которые используются телекоммуникационными операторами для выставления счетов абонентам и взаиморасчетов с другими поставщиками услуг. Цикл выполняемых ими операций сокращенно именуется биллингом.
Из основных функций биллинговых систем можно выделить следующие:
– встраиваемость в систему, тесная интеграция с Active Directory и службой RAS;
– наличие средств по управлению учетными записями;
– создание тарифов учитывающих время суток, направление трафика, скорость, количество пакетов, и др.;
– функции управления роутингом;
– встроенный кэширующий прокси-сервер;
– встроенный SMTP шлюз;
– удобное визуальное представление всех пользователей и мониторинг в режиме реального времени;
– возможность построения различных отчетов и отображения детальной статистики до уровня посещенных ресурсов и переданных байт; группировка по любому из полей;
– возможность удаленного управления сервером;
– учет входящего, и исходящего трафика, с распределением его по пользователям и станциям;
– возможность задавать лимиты трафика и следить за их превышением;
– возможность отключения пользователя, превысившего лимит трафика.
Схема организации биллинга достаточно проста: информация о соединениях и их продолжительности записывается коммутатором и после предварительной обработки передается в расчетную систему. Ее программы «знают» все тарифы для возможных соединений в сети линии связи, «идентифицируют» принадлежность соединений и выполняют необходимые расчеты, формируя счета абонентов.
В такой системе необходимо хранить не только нормативы, тарифы и информация об услугах, но и данные о клиентах, заключенных контрактах с абонентами и сторонними поставщиками услуг связи (если сеть данного оператора связана с другими), а также о стоимости передачи информации по разным каналам и направлениям. Кроме того, любая расчетная система немыслима без «истории» платежей и выставленных счетов всех клиентов, поскольку только эти сведения позволяют организовать контроль за оплатой и автоматизировать так называемую активацию и деактивацию абонентов. Чем мощнее исполнительный механизм СУБД, тем более масштабной и многофункциональной будет биллинговая система, построенная на ее основе.
По функциональным возможностям таких систем их можно разделить на три класса – предназначенные для транснациональных операторов связи, заказные национального масштаба и так называемые системы среднего класса для региональных сетей.
Продукты, относящиеся к первому классу, должны обеспечивать взаимодействие сетей на межнациональном уровне и работу в различных временных зонах, т.е. иметь многовалютный и многоязычный интерфейс и учитывать различия налогообложения в разных странах. Для них характерна гетерогенная структура и тесная интеграция с бухгалтерскими системами.
В масштабе региона обычно вполне приемлемы стандартные требования к биллингу. Подобные системы почти всегда имеют классическую архитектуру клиент - сервер и (особенно в последнее время) часто используют Web-интерфейс. Однако не следует забывать, что они должны обеспечивать возможности масштабирования и функционального расширения.
Каждая биллинговая система создается и настраивается на бизнес-процесс определенного оператора связи, имеет собственный набор функций, соответствующий технологическому циклу предоставления услуг, и может работать с конкретным сетевым оборудованием, поставляющим ей информацию о вызовах и соединениях. И, тем не менее, существует «стандартный» набор функций, поддерживаемых почти всеми биллинговыми системами. В него входят операции, выполняемые на этапе предварительной обработки и анализа исходной информации, операции управления сетевым оборудованием, основные функции обычного приложения СУБД, а нередко – и функции электронной почты для автоматического информирования абонентов.
«Классическая» биллинговая система состоит из следующих функциональных подсистем: предварительной обработки данных о соединениях, оперативного управления биллингом, оповещения клиентов, продаж, маркетинга, обслуживания, администрирования, генерации отчетов, генерации счетов, архивации, складского и бухгалтерского учета.
2. ОПЕРАЦИОННЫЕ СИСТЕМЫ ДЛЯ ОРГАНИЗАЦИИ ЛВС
2.1 FreeBSD
FreeBSD это клон операционной системы UNIX для персональных компьютеров, базирующихся на архитектуре процессоров Intel (386SX/386DX/486SX/486DX/Pentium/Pentium Pro). Операционная система FreeBSD работает также на процессорах AMD и Cyrix, совместимых с Intel. FreeBSD предоставляет широкий набор функций, которые ранее были доступны только на более дорогих компьютерах [3].
Они включают:
– вытесняющую многозадачность (preemptive multitasking) с динамической настройкой приоритетов, которая обеспечивает гибкое разделение ресурсов компьютера между приложениями и пользователями;
– многопользовательский доступ, означающий, что одновременно в системе могут работать несколько пользователей, использующих различные приложения. Такие периферийные ресурсы, как принтер и магнитная лента, также разделяются между всеми пользователями системы;
– полная сетевая поддержка TCP/IP, включая SLIP, PPP, NFS и NIS. Это означает, что ваша FreeBSD машина может легко взаимодействовать с другими операционными системами, а также работать в качестве сервера, предоставляющего такие важные функции, как NFS (доступ к удаленным файлам), и электронную почту. Вы можете организовать на ней WWW или ftp-сервер, с помощью которого вы можете представлять свою организацию в Internet, установить систему безопасности (firewall), защищающую вашу корпоративную сеть от внешнего мира;
– защиту памяти, которая гарантирует, что приложения (или пользователи) не могут вредить друг другу. В любом случае крах одного приложения никоим образом не задевает работу других;
– FreeBSD это 32-bit-ная операционная система и была таковой с самого начала;
– промышленный стандарт X Window System (X11R6) предоставляет графический пользовательский интерфейс (GUI), поддерживает большинство VGA-карт, мониторов и приходит со всеми исходными кодами;
– двоичную совместимость со многими программами, созданными для систем SCO,BSDI, NetBSD, Linux и 386BSD;
– большое число готовых к работе приложений, находящихся в коллекции переносимых пакетов (Port Packages Collection);Еще большее число дополнительных и легко переносимых приложений, имеющихся в Internet. Исходные коды FreeBSD совместимы со многими коммерческими системами UNIX и большинство приложений, если и требуют, то совсем немного, изменений для их компиляции;
– страничная организация виртуальной памяти (VM) с подкачкой страниц по требованию и общий кэш для VM и буфера I/O позволяют удовлетворять непомерные аппетиты приложений, в то же время, не причиняя неудобств другим пользователям;
– разделяемые библиотеки (Unix-овый эквивалент MS-Windows DLL) обеспечивают эффективное использование дискового пространства и памяти;
– полный набор средств разработки для языков C, C++ и Fortran. В коллекции пакетов можно найти много других языков для передовых исследований и разработок;
– исходные коды всей системы. Имея их, вы получаете самый вы¬сокий уровень контроля над вашей средой;
– обширная on-line документация.
FreeBSD базируется на ОС BSD версии 4.4 BSD-Lite, разработанной исследовательской группой компьютерных систем CSRG (Computer Systems Research Group) Калифорнийского университета в Беркли и несет в себе традиции разработки систем BSD. Группа FreeBSD Project добилась максимальной производительности и надежности системы в ситуациях реальной жизни, потратив на это достаточно много времени, в то время как многие коммерческие гиганты еще бьются над решением этих задач на поле операционных систем для PC.
Диапазон приложений для FreeBSD, от разработки программного обеспечения до автоматизации производства, от систем складского учета до дистанционной коррекции азимута антенны спутника, если это можно сделать с помощью коммерческого UNIX, то с тем же успехом это может быть сделано и с помощью FreeBSD. Важным преимуществом FreeBSD является огромное количество высококачественных приложений, разработанных исследовательскими центрами и университетами во всем мире, которые по большей части бесплатны, и ежедневно появляющиеся в большом количестве коммерческие приложения.
