Ethernet обрабатывает коллизии оригинальным способом. Каждый трансивер следит за состоянием кабеля, когда он передает , чтобы узнать, когда другой сигнал помешал его передаче. На техническом языке такое слежение называется обнаружением коллизий и делает Ethernet сетью CSMA/CD. Когда коллизия обнаружена, интерфейс ЭВМ аварийно завершает передачу, ждет конца работы других станций и снова пытается повторить передачу. При этом нужно соблюдать осторожность, иначе сеть может оказаться перегруженной трансиверами, впустую пытающимися передавать, причем каждая передача будет приводить к коллизии. Чтобы избежать таких ситуаций, Ethernet использует стратегию двоичной экспоненциальной задержки, при которой отправитель ждет случайное время после первой коллизии, в два раза дольше, если вторая попытка передать, также привела к коллизии, в четыре раза дольше, если третья попытка привела к коллизии, и так далее. Идея, лежащая в основе экспоненциальной задержки, заключается в том, что при коллизии возможно, что большое число станций будет пытаться передавать одновременно и может возникнуть большие помехи для траффика. При таких помехах существует большая вероятность того, что две станции выберут похожие времена задержки. Поэтому вероятность того, что возникнет новая коллизия, велика. С помощью удвоения случайного времени задержки стратегия экспоненциальной задержки быстро распределяет попытки повторной передачи станций на достаточно большой промежуток времени, что делает вероятность дальнейших коллизий крайне маленькой.

Пропускная способность Ethernet'а

Стандартный Ethernet работает со скоростью 10 Мбит/с, что означает, что данные могут передаваться по кабелю со скоростью 10 миллионов бит в секунду. Хотя многие современные компьютеры могут генерировать данные со скоростью Ethernetа, реальную скорость сети не следует представлять как скорость, с которой два компьютера обмениваются данными. На самом деле скорость сети является мерой пропускной способности общего траффика сети. Представьте сеть в виде высокоскоростной магистрали(highway), соединяющей группу городов. Высокие скорости при движении по магистрали означают, что она может выдержать большую загрузку траффиком, а низкие скорости - что эта магистраль не может выдержать большой объем траффика. Ethernet со скоростью 10 Мбит/с, например, может выдержать несколько компьютеров, генерирующих высокоскоростной траффик или большое число компьютеров, генерирующих медленный траффик.

Вариации Ethernet'а

Последние достижения в технологии сделали возможным создание Ethernetа, который нуждается в электрической изоляции коаксиального кабеля. Называемая Ethernet - витая пара, эта технология позволяет обычному Ethernetу со скоростью 10 Мбит/c передаваться по паре медных проводов, во многом похожих на те, которые используются для соединения телефонов. Преимущество использования витой пары состоит в том, что она дешевле и позволяет многим группам использовать существующие кабеля вместо установки новых.

Когда высокая пропускная способность не нужна, сеть может использовать Ethernet-подобную технологию, но работать на несколько меньших скоростях. Преимущество здесь в основном экономическое. Меньшие скорости означают более простое оборудование и меньшую цену. Одной из причин того, что более низкие скорости сети приводят к уменьшению ее цены, является то, интерфейсы требуют меньше буферной памяти и могут быть созданы на основе простых(и дешевых) интегральных микросхем.

Уменьшения цены можно также добиться, если высокоскоростные цифровые микросхемы соединить напрямую с кабелем, не используя трансивер. В этом случае Ethernet может быть создан с помощью стандартного коаксиального кабеля, такого, который используется для кабельного телевидения. Называемый Ethernet - тонкая пара, этот тонкий кабель является недорогим, но поддерживает меньшее число соединений и может работать только на более коротких расстояниях, чем стандартный Ethernet-овский кабель.

Производители рабочих станций обнаружили, что Ethernet-тонкий кабель особенно привлекателен из-за того, что они могут интегрировать Ethernet-овское оборудование в одноплатные компьютеры и смонтировать BNC-разъемы прямо в задней стенке машины. Не требуя специальных средств, BNC-разъемы делают возможным для пользователей присоединение их рабочих станций к Ethernet-у. Конечно, предоставление пользователям возможности добавлять их машины к сетям имеет свои недостатки. Это означает, что сеть будет чувствительной к разъединениям, неправильным соединениям кабелей, и другим ошибкам. Но в большинстве случаев преимущества перевешивают недостатки.

При другом методе уменьшения цены используется один физический кабель для передачи нескольких Ethernet-ов. Известная как широкополосная, эта технология работает аналогично широковещательному радио. Передатчик объединяет несколько Ethernet-ов в одном кабеле, назначая каждому Ethernet-у уникальную частоту. Приемники должны быть настроены на правильную частоту , чтобы они принимали только нужный сигнал и игнорировали остальные. Хотя оборудование, требуемое для присоединения к широковещательному кабелю, более дорогое, чем оборудование для соединения с обычным кабелем, при широковещании не нужно платить за прокладку нескольких кабелей.

5. Проектирование LAN. Топология локальных сетей

Под топологией (компоновкой, конфигурацией, структурой) компьютерной сети обычно понимается физическое расположение компьютеров сети друг относительно друга и способ соединения их линиями связи. Важно отметить, что понятие топологии относится, прежде всего, к локальным сетям, в которых структуру связей можно легко проследить. В глобальных сетях структура связей обычно скрыта от пользователей и не слишком важна, так как каждый сеанс связи может производиться по собственному пути. Топология определяет требования к оборудованию, тип используемого кабеля, допустимые и наиболее удобные методы управления обменом, надежность работы, возможности расширения сети. И хотя выбирать топологию пользователю сети приходится нечасто, знать об особенностях основных топологий, их достоинствах и недостатках надо.

Существует три базовые топологии сети:

·  Шина (bus) — все компьютеры параллельно подключаются к одной линии связи. Информация от каждого компьютера одновременно передается всем остальным компьютерам (рис. 1.5).

Рис. 1.5. Сетевая топология шина

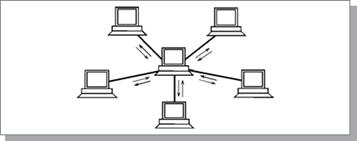

·  Звезда (star) — к одному центральному компьютеру присоединяются остальные периферийные компьютеры, причем каждый из них использует отдельную линию связи (рис. 1.6). Информация от периферийного компьютера передается только центральному компьютеру, от центрального — одному или нескольким периферийным.

Рис. 1.6. Сетевая топология звезда

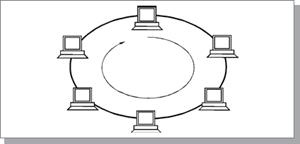

·  Кольцо (ring) — компьютеры последовательно объединены в кольцо. Передача информации в кольце всегда производится только в одном направлении. Каждый из компьютеров передает информацию только одному компьютеру, следующему в цепочке за ним, а получает информацию только от предыдущего в цепочке компьютера (рис. 1.7).

Рис. 1.7. Сетевая топология кольцо

На практике нередко используют и другие топологии локальных сетей, однако большинство сетей ориентировано именно на три базовые топологии.

Прежде чем перейти к анализу особенностей базовых сетевых топологий, необходимо выделить некоторые важнейшие факторы, влияющие на физическую работоспособность сети и непосредственно связанные с понятием топология.

·  Исправность компьютеров (абонентов), подключенных к сети. В некоторых случаях поломка абонента может заблокировать работу всей сети. Иногда неисправность абонента не влияет на работу сети в целом, не мешает остальным абонентам обмениваться информацией.

·  Исправность сетевого оборудования, то есть технических средств, непосредственно подключенных к сети (адаптеры, трансиверы, разъемы и т.д.). Выход из строя сетевого оборудования одного из абонентов может сказаться на всей сети, но может нарушить обмен только с одним абонентом.

·  Целостность кабеля сети. При обрыве кабеля сети (например, из-за механических воздействий) может нарушиться обмен информацией во всей сети или в одной из ее частей. Для электрических кабелей столь же критично короткое замыкание в кабеле.

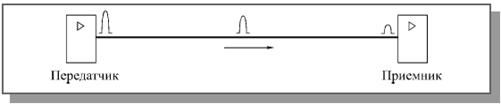

·  Ограничение длины кабеля, связанное с затуханием распространяющегося по нему сигнала. Как известно, в любой среде при распространении сигнал ослабляется (затухает). И чем большее расстояние проходит сигнал, тем больше он затухает (рис. 1.8). Необходимо следить, чтобы длина кабеля сети не была больше предельной длины Lпр, при превышении которой затухание становится уже неприемлемым (принимающий абонент не распознает ослабевший сигнал).

Рис. 1.8. Затухание сигнала при распространении по сети

Топология шина

Топология шина (или, как ее еще называют, общая шина) самой своей структурой предполагает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов по доступу к сети. Компьютеры в шине могут передавать только по очереди, так как линия связи в данном случае единственная. Если несколько компьютеров будут передавать информацию одновременно, она исказится в результате наложения (конфликта, коллизии). В шине всегда реализуется режим так называемого полудуплексного (half duplex) обмена (в обоих направлениях, но по очереди, а не одновременно).
