Самый новый вид сетевого оборудования, технологии MAN позволяют взаимодействовать в географических областях средних размеров и работают на скоростях от средних до высоких. Они получили такое имя из-за способности одной MAN занимать область размером с большой город. MAN работают с меньшими паузами, чем WAN, но не могут обеспечить взаимодействие на таких же больших расстояниях. Типичные MAN работают со скоростями от 56 Кбит/с до 100 Мбит/с.

Технологии LAN обеспечивают наивысшие скорости соединений между компьютерами, но не позволяют им занимать большие области. Например, типичная LAN занимает пространство, такое же как одно здание или небольшой университетский городок, и работает со скоростями от 4 Мбит/с до 2 Гбит/с.

Мы уже говорили о компромиссе между скоростью и расстоянием: технологии, обеспечивающие более высокие скорости взаимодействия, работают на более коротких расстояниях. Существуют и другие различия среди технологий в указанных выше трех категориях. В технологиях LAN каждый компьютер обычно содержит сетевое интерфейсное устройство, которое соединяет машину напрямую с сетевой средой передачи данных(например, медным проводом или коаксиальным кабелем). Часто сеть является пассивной, полагая, что электронные устройства в присоединенных компьютерах сами будут генерировать и получать необходимые электрические сигналы. В технологиях MAN сеть содержит активные коммутирующие элементы, которые приводят к появлению коротких задержек при направлении данных к их назначению. В технологиях WAN сеть обычно состоит из групп сложных маршрутизаторов пакетов, соединенных линиями связи. Сеть может быть расширена добавлением нового маршрутизатора и еще одной линии связи. Присоединить компьютер к WAN значит соединить его с одним из маршрутизаторов пакетов. Эти маршрутизаторы вводят значительные паузы при маршрутизации траффика. Поэтому, чем больше становится WAN, тем больше времени ей надо для маршрутизации траффика.

Целью разработки сетевых протоколов является скрыть технологические различия между сетями, сделав соединение независимым от используемого оборудования. Следующие секции содержат шесть примеров сетевых технологий, используемых в Интернете, показывая при этом различия между ними. Следующие главы показывают, как программное обеспечение TCP/IP скрывает такие различия и делает коммуникационную систему независимой от базовой аппаратной технологии.

Технология Ethernet

Ethernet - это имя, данное популярной технологии локальной сети с коммутацией пакетов, разработанной в Xerox PARC в начале 1970 года. Версия, описанная здесь, была стандартизована Xerox Corporation, Intel Corporation и Digital Equipment Corporation в 1978 году. Как показано на рисунке 2.1, Ethernet состоит из коаксиального кабеля приблизительно полдюйма в диаметре и до 500 метров длиной. Между центральным проводом и защитной оболочкой на каждом конце добавляется резистор для предотвращения отражения электрических сигналов. Называемый ether(для удобства будем называть его просто Е-кабель), этот кабель является полностью пассивным; все активные электронные компоненты, выполняющие сетевую функцию, связаны с компьютерами, присоединенными к сети.

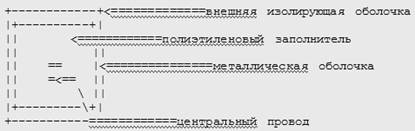

Рисунок 2.1 Коаксиальный кабель, иcпользуемый в Ethernet

Ethernet'ы могут быть дополнены устройствами, называемыми повторителями, которые передают электрические сигналы от одного кабеля к другому. Рисунок 2.2 показывает типичное использование повторителей в здании фирмы. Один вертикальный магистральный кабель проложен через все этажи здания, и повторитель соединяет дополнительные кабели на каждом этаже с магистральным кабелем. Компьютеры присоединяются к кабелям, проложенным на каждом этаже. Только два повторителя могут быть помещены между любыми двумя машинами, поэтому общая длина простого Ethernetа довольно маленькая(до 1500 метров). Расширение Ethernetа, используя повторители, имеет свои преимущества и недостатки. Повторители менее избыточны, чем другие типы соединяющего оборудования, что делает их самым дешевым способом расширения Ethernetа. Тем не менее, повторители имеют два недостатка. Во-первых, так как повторители повторяют и усиливают все электрические сигналы, то они копируют шумы, возникающие в одном проводе, в другой провод. Во-вторых, так как они содержат активные электронные компоненты, требующие энергии, они могут выйти из строя. В здании авария может произойти в неудобном месте(например, между перекрытиями или в розетке), делая трудным ее нахождение и устранение.

Рисунок 2.2 Повторители, используемые для соединения кабелей Ethernetа в здании. Самое большее два повторителя могут быть помещены между парой взаимодействующих машин.

Соединения с E-кабелем делаются с помощью ответвлений, как показывает рисунок 2.3. При каждом ответвлении маленькая дырка во внешних слоях кабеля позволяет маленьким контактам касаться центрального провода и защитной металлической оболочки(некоторые производители требуют, чтобы кабель был разрезан и вставлен Т-образный соединитель). Каждое соединение с Ethernetом имеет две основные электрические компоненты. Трансивер присоединяется к центральному проводу и металлической оплетке на Е-кабеле, принимая и передавая сигналы. Интерфейс с ЭВМ соединяется с трансивером и взаимодействует с компьютером(обычно через шину компьютера). Трансивер - это небольшая часть оборудования, физически смежная с Е-кабелем. Помимо аналогового оборудования, которое принимает сигналы от Е-кабеля и управляет им, трансивер содержит цифровые схемы, которые позволяют ему взаимодействовать с цифровым компьютером. Трансивер может определить, когда Е-кабель используется, и может транслировать аналоговые электрические сигналы, идущие по Е-кабелю, в цифровую форму или из нее в аналоговую. По кабелю трансивера, находящемуся между трансивером и интерфейсом ЭВМ, передается питание трансивера, а также сигналы, управляющие его работой. Рисунок 2.4 показывает соединение между компьютером и трансивером. Каждый интерфейс ЭВМ управляет работой одного трансивера согласно командам, которые он получает от программного обеспечения компьютера. Для операционной системы интерфейс представляется в виде устройства ввода-вывода, которое воспринимает основные команды передачи данных от компьютера, управляет трансивером при их выполнении, прерывается, когда задача завершается, и сообщает информацию о состоянии. В то время как трансивер - это простое аппаратное устройство, интерфейс с ЭВМ может быть сложным(например, он может содержать микропроцессор, используемый для управления передачей данных между памятью компьютера и Е-кабелем).

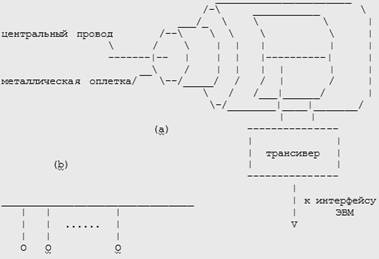

Рисунок 2.3 (а) Наглядное представление кабеля, показывающее детали двух электрических соединений между трансивером и кабелем при ответвлении, и (b) схематическая диаграмма Ethernetа с группой ответвлений.

Свойства Ethernet'а

Ethernet - это технология общей шины со скоростью 10 Мбит/с , с механизмом негарантированной(best effort) доставки и распределенным управлением доступом. Она называется технологией общей шины из-за того, что все станции разделяют один общий канал взаимодействия; она - широковещательная, так как все трансиверы принимают информацию, передаваемую всеми станциями. Метод, используемый для передачи пакетов от одной станции к другой или к группе станций, будет рассмотрен позднее. На данный момент достаточно уяснить, что трансиверы не фильтруют информацию - они передают все пакеты на интерфейс ЭВМ, который выбирает из них нужные этой ЭВМ и отбрасывает другие пакеты. Ethernet называется механизмом негарантированной доставки, так как он не информирует отправителя о том, был ли доведен пакет до получателя. Например, если случилось так, что машина получателя выключена, пакет будет потерян, но отправитель ничего не будет знать об этом. мы увидим позднее, как протоколы TCP/IP согласованы с оборудованием с негарантированным доведением.

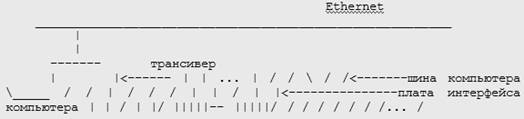

Рисунок 2.4 Соединение между кабелем Ethernet и компьютером

память компьютер интернет сеть

Управление доступом в Ethernetе распределенное, так как, в отличие от некоторого другого сетевого оборудования, здесь нет централизованной схемы предоставления доступа. Схема доступа Ethernetа называется множественным доступом с контролем несущей и обнаружением коллизий(CSMA/CD). Она является CSMA, так как несколько машин могут получить доступ к Ethernetу одновременно, и каждая машина определяет, занят ли Е-кабель, по наличию несущей в нем. Когда интерфейс компьютера имеет пакет, который нужно передать, он слушает Е-кабель, чтобы узнать, передается ли уже чье-то сообщение(т.е. определяет наличие несущей). Когда передачи не обнаружено, интерфейс компьютера начинает передачу. Каждая передача ограничена в своей продолжительности(так как существует максимальный размер пакета). Более того, оборудование должно делать небольшие паузы между передачами пакетов, чтобы не получилось так, что сеть используется одной парой машин, и чтобы другие машины тоже имели возможность доступа к сети.

Обнаружение коллизий и восстановление

Когда трансивер начинает передачу, сигнал не достигает всех частей сети одновременно. На самом деле он передается по кабелю со скоростью, составляющей примерно 80% от скорости света. Поэтому возможна ситуация, когда два трансивера могут определить, что сеть незанята, и одновременно начать передачу. Когда два электрических сигнала передаются одновременно, они перемешиваются, в результате чего оба становятся искаженными. Такие события называются коллизиями.
