Реферат: Технология строительства газопровода
С учетом районного коэффициента
стоимость затрат труда в ценах 1988 года:
На основании калькуляции трудовых затрат и заработной платы составляется графики производства работ (приведены в технологических картах).

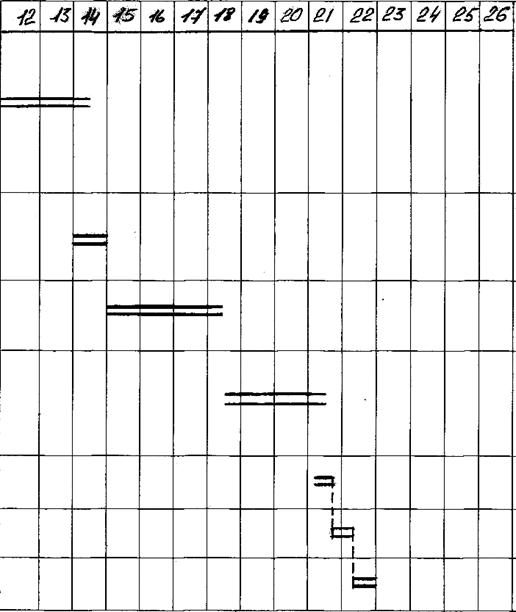

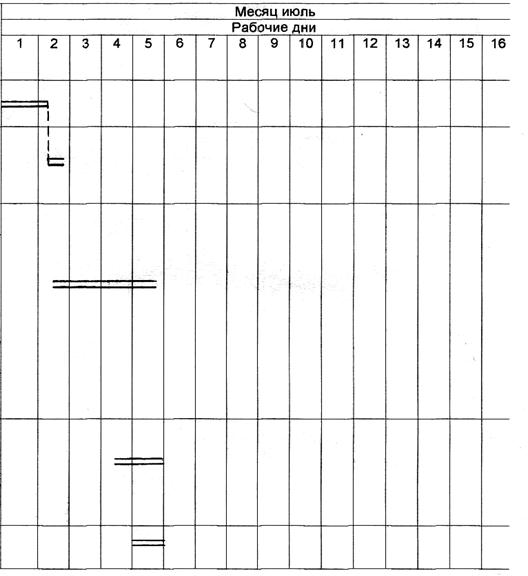

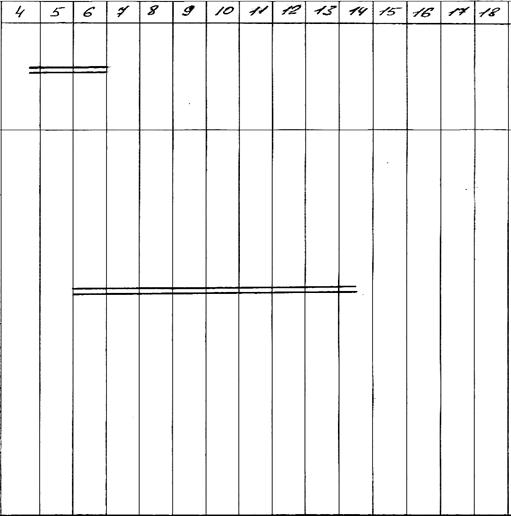

| календарный график производства работ | таблица № 7 | ||||||||||||||||||||||||
|
№ по каль куля ции |
наименование работ | ед. изм. | объём работ |
труд-ть на ед. измер. чел. час. |
труд-ть на весь объём работ чел. дней. |
состав звена |
смен ность |
|
месяц июль | ||||||||||||||||
| рабочие дни | |||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | |||||||||
| 1. | срезка растительного слоя бульдозером дз-8 (т-100) |
1000м2 |
22 | 0,84 | 2,31 |
машинист 6 разряда |
2 | 1,25 | |||||||||||||||||
| 2. | предварительная планировка строительной площадки бульдозером дз-8 (т-100) |
1000м2 |
22 | 0,29 | 0,8 |
машинист 6 разряда |
2 | 0,5 | |||||||||||||||||
| 3. | разработка траншеи экскаватором э-651 |
100м3 |
21,45 | 1,6 | 4,29 |
машинист 6 разряда |
2 | 2,25 | |||||||||||||||||
| 16. | монтаж и демонтаж оборудования для прокола | 1уст. | 1 | 24,5 | 3,06 | монтажник наружных трубопроводов 6,4,3 разр | 2 | 0,75 | |||||||||||||||||
| 17. | прокол грунта | 1м | 5 | 1,4 | 0,88 | монтажник наружных трубопроводов 5,4,3 разр | 2 | 0,25 | |||||||||||||||||
| S3,25 | |||||||||||||||||||||||||
| 4. |
подчистка дна траншеи в ручную (разработка грунта 2-мя землекопами 3-го разр., перекидка 2-мя землекопами 1-го разр.) |
1м3 |
143 | 0,97 | 17,3 |
3 землекопа 3 разряда 3 землекопа 1 разряда |
2 | 1,5 | |||||||||||||||||
| 9. | устройство и разборка временных мостов |
1м3 |
31,5 | 0,94 | 3,7 | 2 плотника 2 разряда | 2 | 1 | |||||||||||||||||
| 10. | устройство песчаного основания в траншеи |
1м3 |
143 | 0,9 | 16,09 | 2 звена 1звено состоит: 2 монтажника наружных трубопроводов 3,2 разряда | 2 | 2,25 |
|
||||||||||||||||
| 11. | сборка труб в звенья на бровке траншеи | 1м | 1100 | 0,04 | 5,5 | монтажник наружных трубопроводов 5,3 разр., | 2 | 1,25 | |||||||||||||||||
| 12. | укладка звеньев труб в траншею | 1м | 1090 | 0,11 | 14,99 | монтажник наружных трубопроводов 5 разр., 2 монтажника наружных трубопроводов 4,3 разр. | 2 | 1,5 | |||||||||||||||||
| 13. | прихватка стыков трубопровода | 1ст. | 109 | 0,06 | 0,8175 | 3 электросв-ка ручной сварки 5 разр. | 2 | 0,25 | |||||||||||||||||
| 14. | электросварка стыков на бровке | 1ст. | 88 | 1,4 | 15,4 | 3 электросв-ка ручной сварки 5 разр. | 2 | 2,75 | |||||||||||||||||
| 15. | электросварка стыков в траншее | 1ст. | 21 | 1,58 | 4,1475 | электросв-к ручн.св. 5 разр. | 2 | 2,25 | |||||||||||||||||
| 18 | укладка трубы в футляр | 1м | 10 | 0,48 | 0,6 | монтажники наружных трубопроводов 5,4,3 разр | 2 |
|
|||||||||||||||||
| 19. | заделка кромок футляра | 1 футляр | 1 | 2,3 | 0,287 |
изолировщик на гидроизоляции 4,3 разр. |
2 | 0,25 | |||||||||||||||||
| S8,5 | |||||||||||||||||||||||||
| 20. | антикоррозионная изоляция стыков | 1ст. | 109 | 0,44 | 5,995 |
изолировщик на термоизоляции 4 разр., 2 -//- 3 разр. |
2 | 1 | |||||||||||||||||
| 21. | испытание трубопровода | 1м | 1100 | 0,2 | 27,5 |
4 монтажника трубопроводов 5 разряда |
2 | 3,5 | |||||||||||||||||
| 5. | обратная засыпка с трамбованием вручную |
1м3 |
456,2 | 0,79 | 45,05 | 4 звена-1 звено: землек. 2 разр. и землек. 1разр. | 2 | 3 | |||||||||||||||||
| 6. | механизированная засыпка бульдозером дз-8 (т-100) |
100м3 |
17,96 | 0,35 | 0,79 |
машинист 6 разряда |
2 | 0,5 | |||||||||||||||||
| 7. | планировка бульдозером дз-8(т-100) |
1000м2 |
22 | 0,29 | 0,8 |
машинист 6 разряда |
2 | 0,5 | |||||||||||||||||
| 8. | рекультивация земли бульдозером дз-8 (т-100) |
1000м2 |
22 | 0,38 | 1,05 |
машинист 6 разряда |
2 | 0,75 | |||||||||||||||||
кол-во дней
