   Реферат: Технология строительства газопровода

Реферат: Технология строительства газопровода

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ПО ВЫСШЕМУ ОБРАЗОВАНИЮ

Алтайский Государственный Технический

Университет им. И.И. Ползунова


Кафедра теплогазоснабжения и вентиляции


ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОМУ ПРОЕКТУ

На тему:

«Технология строительства газопровода»


Выполнил: ст. гр. ТГВ-61

Дата 21.11.00

Небоженко Р. А.

Подпись________

Верещагин С. В.

Подпись________

Проверил:

Дата __________

Подпись________


Барнаул 2000 г.

СОДЕРЖАНИЕ:

1.Исходные данные. 3

2. Физико-механические свойства грунта. 3

3. Земляные работы   3

3.1. Определение объемов земляных работ. 3

3.1.1. Срезка растительного слоя. 3

3.1.2. Предварительная планировка строительной площадки. 4

3.1.3. Разработка траншеи. 4

3.1.4 Объем грунта по ручной доработке (подчистки) траншеи. 4

3.1.5 Объем грунта по обратной засыпке. 4

3.2. Выбор оптимального комплекта землеройно-транспортных машин. 5

3.2.1. Расчетная стоимость машин и себестоимость машино-смен механизмов  6

3.2.2. Технико- экономическое сравнение комплектов машин. 6

3.3. Подбор автосамосвалов для доставки песка при устройстве основания трубопровода. 7

3.3. Указания по производству земляных работ. 8

3.4. Мероприятия по технике безопасности при выполнении земляных работ. 11

4. Монтажные работы. 13

4.1. Определение объёмов монтажных работ. 13

4.2. Указания по производству монтажных работ. 13

4.3. Выбор грузоподъемных монтажных механизмов по монтажным параметрам. 14

4.4. Стыковое соединение звеньев. 15

4.5. Антикоррозийная изоляция. 16

4.6. Переход газопровода через железнодорожные пути. 16

4.7. Испытание газопровода. 17

4.8. Мероприятия по технике безопасности при производстве монтажных работ. 18

5. Организация технология производства работ  19

5.1 Калькуляция трудовых затрат и заработной платы. 19

5.2. Календарный график производства работ. 19

5.3. Операционный контроль качества выполнения земляных работ. 36

5.4 Технико-экономические показатели. 37

5.5. Ведомость потребности машин и инвентаря. 39

5.6. Потребность в деталях, узлах и полуфабрикатах. 40

5.7. Потребность в эксплуатационных материалах. 42

6. Литература. 43

  1.Исходные данные.
  1. Строительство участка газопровода с пересечением железной дороги;
  2. Условия строительства – полевые;
  3. Трубы - стальные электросварные по ГОСТ 8696-74 -    219´5,0мм, масса 1м трубы 26,7кг, длина трубы 10м [5-стр.10, табл.1.7.];
  4. Протяжённость газопровода 1,1 км;
  5. Грунт – суглинок;
  6. Глубина заложения на начальном пикете 1,5 м;
  7. Время строительства – лето;
  8. Район строительства – Барнаул;
  9. Газопровод среднего давления.
2. Физико-механические свойства грунта.

В строительном производстве грунтами называют породы, залегающие в верхних слоях земной коры.

Суглинок - грунт, содержащий глинистые частицы от 10 до 30%, песчаных частиц в суг­линке больше, а пылеватых меньше, чем глинистых.

По ЕНиР 2-1 или по табл. 1 определяют физико-механические свойства грунта:

  1. Группа грунта в завис-ти от трудности его разработки: I-VI.
  2. Плотность грунта при естественном залегании:  , т/м3.
  3. Крутизна временного откоса: 1:m.
  4. Коэффициент первоначального разрыхления:  Кпр. (1)
  5. Коэффициент остаточного разрыхления:  Кор. (1)
Физико-механические свойства грунтов Таблица 1
1: m, м/м
Вид грунта

, т/м3

глубина траншеи, м

Кпр, %

Кор, %

до 1 до1,5 до 3
Суглинок 1,7 -1,9 1:0 1:0 1:0,5 18 - 24 3 - 6



3. Земляные работы

3.1. Определение объемов земляных работ.

3.1.1. Срезка растительного слоя

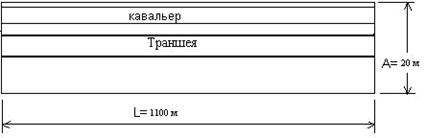

Подсчет объемов работ по срезке растительного слоя:

, где А – длина строительной площадки (траншеи); В – ширина строительной площадки.



3.1.2. Предварительная планировка строительной площадки

Срезка излишков грунта и засыпка впадин произво­дится «на глаз», в результате создаётся относительно ровная поверхность без заданных отметок.

3.1.3. Разработка траншеи

1.    Подсчет объемов по разработке траншеи.

а) Ширина траншеи по низу:

Для труб  219Х5,0 мм:

где  - расстояние от трубы до траншеи понизу, м. При d < 0,7 м  = d + 0,3 м; при d > 0,7 м  a = d + 0,7 м;

      d - диаметр трубы газопровода, м.

б) Ширина траншеи по верху:



  где h – высота траншеи;

         m – величина временного откоса.

в) Объем траншеи:

г) Объем трубы газопровода:

д) Объем траншеи под приямки для сварки труб:

е) Суммарный объем траншеи:

3.1.4 Объем грунта по ручной доработке (подчистки) траншеи

где hн = 0,05...0,2 м - глубина слоя по ручной доработке траншеи. (СНиП 3-4-80)

3.1.5 Объем грунта по обратной засыпке

а) Ручная засыпка (подбивка пазух)

Ширина подбивки пазух поверху:



Площадь подбивки:

Объем подбивки траншеи:

Объем подбивки пазух:



 б) Механизированная засыпка

Объем обратной засыпки:

в) Устройство кавальера.

При устройстве кавальеров для обратной засыпки, объем грунта в кавальере рассчитывается по формуле:

где  - коэффициент первоначального разрыхления грунта для суглинка   =1,2 [2-стр.209]
