   Курсовая работа: Технология конструкционных материалов

s-1, МПа

n Состояние металла
343 -

s0,2=830 МПа, sВ=980 МПа, НВ=285

380 -

s0,2=550 МПа, sВ=780 МПа, НВ=217

774

106

sВ=1590 МПа

588

5×106

sВ=1150 МПа

588 -

Закалка 8300С, масло; отпуск 5750С


Технологические свойства.

Температура ковки, 0С: начала —1250, конца — 780. Заготовки сечением до 100мм охлаждаются на воздухе. 101-300 — в мульде.

Свариваемость: трудносвариваемая. Способы сваривания: РДС, необходимы подогрев и последующая термообработка. Обрабатываемость резанием — в горячекатном состоянии при НВ 163-168,sВ=610МПа, Кvтв.спл.=1.20, Кv б.ст.=0.95

Флокеночувствительность: есть.

Склонность к отпускной хрупкости: есть.

Прокаливаемость (ГОСТ 4543-71)

Расстояние от торца, мм Примечание
1.5 4.5 7.5 9 12 13.5 16.5 19.5 24 33

Закалка 8500С

54-60 51.5-58.5 47.5-57 45-55 39.5-52.5 37.5-47 34.5-43.5 31-42 28.5-39.5 24.5-34.5

Твёрдость

для полос прокалива-емости, HRC

Количество мартенсита, % Критический диаметр, мм
В воде В масле

50

95

33-60

21-36

20-38

12-14

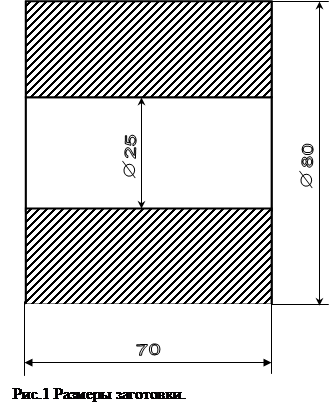

Размеры заготовки.


Разработка маршрутной технологии.

При разработке маршрутной технологии руководствуются следующими принципами:

1. В первую очередь обрабатывают те поверхности, которые являются базовыми при дальнейшей обработке.

2. Затем обрабатывают поверхности с наибольшим припуском.

3. Далее выполняют обработку поверхностей снятия металла, которая в наименьшей степени влияет на жёсткость детали.

4. К началу техпроцесса необходимо относить те операции, на которых можно ожидать появление брака из-за скрытых дефектов (трещины, раковины и т.д.).

Технологический процесс.

1. Исходное сырьё для получения заготовки: Сталь45Х.

2. Метод получения заготовки: штамповка.

3. Оборудование: горизонтально-ковочная машина, фрезерный станок, сверлильный станок, протяжной станок, токарный станок.

4. Операции механической обработки:

005 — заготовительные

010 — протягивание

015 — расточка

020 — сверление

025 — резьбонарезание

030 — фрезерование

Заготовительная операция описана выше (см. выбор заготовки).

Протягивание:

Операция 010.

Производится на горизонтально-протяжном станке, протяжкой для внутреннего протягивания, выполненной из быстрорежущей стали Р9К15 II типа.

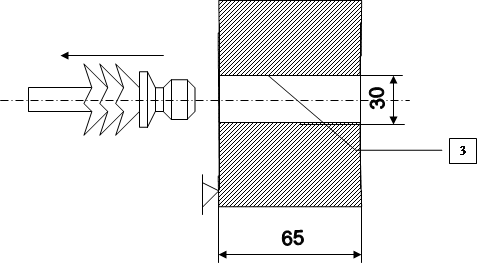

Рис.2 Протягивание.

1. Снять деталь.

2. Установить протяжку.

3. Установить деталь и протяжку.

4. Протянуть отверстие 3.

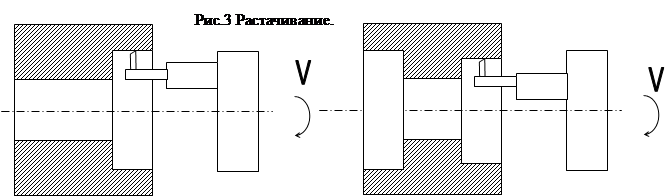

Растачивание:

Операция 015. Производится на токарно-винторезном станке 1А616 прямоугольным расточным резцом 6´10мм, закреплённым в радиальном суппорте планшайбы , ГОСТ 10046-72.

1.Снять и установить деталь.

2.Подобрать резец.

3.Пройти заготовку с одной стороны до диаметра 49мм (начерно) на 28мм.

4.Развернуть заготовку другой стороной.

5. Пройти заготовку с этой стороны до диаметра 59мм (начерно) на 20мм.

6.Развернуть заготовку другой стороной.

7.Пройти заготовку с этой стороны до диаметра 50мм (начисто) на 28мм.

8.Развернуть заготовку другой стороной.

9. Пройти заготовку с этой стороны до диаметра 60мм (начисто) на 20мм.

Сверление:

Операция 020. Производится на настольно-сверлильном станке 2Н106П, сверлом диаметром 4.8 мм, ГОСТ 4010-64.

1. Снять и установить деталь.

2. Подобрать сверло.

3. Сверлить отверстие диаметром 5мм на глубину 20мм.

4. Повторить операцию для остальных отверстий.

Резбонарезание:

Операция 025. Производится на настольно-сверлильном станке 2Н106П, гайконарезной головкой.


1. Снять и установить деталь.

2. Установить головку.

3. Нарезать резьбу 5r1 начисто на глубину 15мм.

4.  Повторить операцию для остальных отверстий.

Фрезерование:

Операция 030. Производится на вертикально-консольном фрезерном станке 6Н104, наборной торцовой фрезой с зубьями из быстрорежущей стали Р18.

1. Снять и установить деталь

2. Подобрать фрезу диаметром   110 мм.

3. Точить поверхности 1, 2 и 3 начерно.

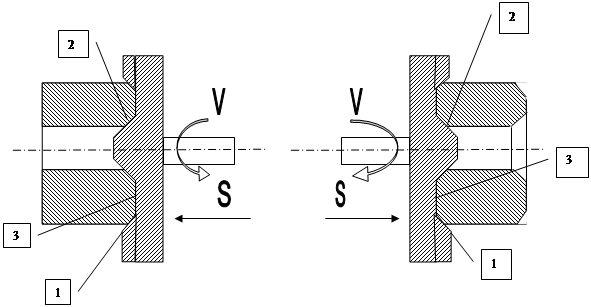

Рис.5 Фрезерование. Заготовка для простоты показана  условно.

4. Повторить операцию для противоположной поверхности с фрезой диаметром 120мм.

5. Фрезеровать поверхности 1, 2 и 3 начисто.

Расчёт режимов резания и основного технологического времени.

1. Расчитываем режим резания и основное технологическое время операции 010 - протягивания.

Режим резания.

Параметр шероховатости Ra = 2.5 мкм. Твёрдость Стали 45Х  220 HB. Берём протяжку шлицевую из быстрорежущей стали Р18. Подача зубьев на стороны S0 = 0.07 мм/зуб. Шаг зубьев t0=12мм. Число зубьев в секции zc = 2. Общая длина протяжки 870мм. Передний угол g = 20°, задний угол на черновых зубьях a = 3°, на чистовых зубьях a = 2°, на колибрующих зубьях a = 11°.

Сталь 45Х относится к первой группе обрабатываемости. Сила резания:

P = q0SlpKp , где q0 — сила резания, кгс на 1мм, а Slp = суммарная длина режущих кромок зубьев, одновременно участвующих в работе, мм;

Кp — общий поправочный коэффициент на силу резания, учитывающий изменённые условия работы.

Для S0 = 0.7 мм и g = 20°, q 0 = 14.19  кгс/мм.

Кpм = 1, Кp0 = 1, Крр=1, Кpn = 1.

Slp=pDzp/zc, где D = 30 мм — наибольший диаметр зубьев протяжки, zp — число зубьев, одновременно участвующих в работе, zc — число зубьев в секции.

zp = l/t0 + 1, где l — длина протягиваемой области, t0 — шаг черновых зубьев;

zp = 65/12 +1 = 6.42

Slp= pDzp/zc = 3.14·30·6.42/2 = 302.4 мм

Сила резанья:

P= q 0SlpКpм Кp0 Кpp Кpn = 14.19·302.4·1·1·1·1=4291 нгс

В единицах СИ P = 65361 H

Скорость гланого движения для шпинделя протяжек первой группы обрабатываемости крупносерийного производства V = 6 м/мин. Поправочный коэффициент на скорость KVu=1 (так как Р18).

Определяем скорость гланого движения резания, допустимую мощность электродвигателя станка (станок 7Б 510, Nд= 17 кВт).

Vдоп= 65·102Nдh/p , где  h=0.85

Vдоп= 65·102·17·0.85/4291= 22.3 м/мин

Таким образом,  V £ Vдоп (6 £ 22.3). Следовательно принимаем скорость главного движения резания V = 6 м/мин.

Основное время:

, где Lpx — длина рабочего хода протяжки: Lpx = ln+ l + lдоп =870-265+65+50 = =720мм;

K1 — коэффициент, учитывающий обратный ускоренный ход,

К1= 1 + V / Vох = 1+6/20 = 1.3;

i – число рабочих ходов (одна заготовка i=1);

q — число одновременно обрабатываемых заготовок, q=1.

Таким образом T0 = 720·1.3·1/(1000·6·1) = 0.16 мин

2. Расчитываем режимы резания и основное технологическое время  операции 015 - растачивания.

На токарно-винторезном станке 16Б16П  растачивают отверстие диаметром d=30мм до диаметра  D=60мм, длиной 20мм. Параметр шероховатости выбранной поверхности Ra= 1.6мкм. Материал заготовки сталь 45Х, sв=67 кгс/мм2. Заготовка штампованная с предварительно обработанной поверхностью.

 Выбираем резец и устанавливаем его геометрические размеры: j= 0°; g=5°, f=0.25 мм, r=1мм.

Глубина резания t=D-d/2=60-30/2=15мм

Подача для RA= 1.6мкм при обработке стали твердосплавным резцом , если принять ориентировочно V>100 м/мин  рекомендуется S0=0.2..0.25 мм/об. Корректируем подачу по данным станка S0=0.25мм/об.

Определяем скорость главного движения резания.

Для sв=67 кгс/мм2, t до 15мм , подаче в 0.25мм и j=0 скорость резания Vтабл=218м/мин.

Коэффициенты равны единице.

Vи=218м/мин

Частота вращения шпинделя.

n=1000Vи /pD = 1000×218/3.14×60=1157 мин-1 .

Корректируем частоту вращения шпинделя по паспортным данным станка:

действительная частота: nд=1250 мин-1.

Действительная скорость главного движения резания:

Vд=pDnд /1000 = 3.14×60×1250/1000=235 м/мин » 5 м/с

Основное технологическое время.

T0=Li/nS0

i=1; длина раб.хода резца L=20мм; n=1250мин-1; S0=0.25мм/об

T0=20×1/(1250×0.25) = 0.05 мин.

Поворачиваем деталь другой стороной и обрабатываем с диаметра 30мм до диаметра 50 мм на 28мм.

t=50-30/2=10мм

Vд=pDnд /1000 = 3.14×50×1600/1000=251.2 м/мин » 4.18 м/с

Основное технологическое время.

T0=Li/nS0

i=1; длина раб.хода резца L=28мм; n=1600мин-1; S0=0.25мм/об

T0=28×1/(1600×0.25) = 0.07 мин.

Выбираем резец 3мм и устанавливаем его геометрические размеры: j= 0°; g=10°, f=0.25 мм, r=1мм.

t=D-d/2=55-50/2=2.5мм

Для sв=67 кгс/мм2, t до 2.5мм , подаче в 0.25мм и j=0 скорость резания Vтабл=133м/мин.

Коэффициенты равны единице.

Vи=133м/мин

Частота вращения шпинделя.

n=1000Vи /pD = 1000×133/3.14×55=770 мин-1 .

Корректируем частоту вращения шпинделя по паспортным данным станка:

действительная частота: nд=800 мин-1.

Действительная скорость главного движения резания:

Vд=pDnд /1000 = 3.14×55×800/1000=138м/мин » 2.3 м/с

Основное технологическое время.

T0=Li/nS0

i=1; длина раб.хода резца L=3мм; n=800мин-1; S0=0.25мм/об

T0=3×1/(800×0.25) = 0.015 мин.

Итого общее технологическое время растачивания:

T0=0.07+0.05+0.015=0.135 мин

3. Расчитываем режим резания и основное технологическое время для операции 020 — сверления.

Глубина сверления — 20мм. Выбираем сверло диаметром 4.8мм с рабочей частью из стали Р18. Углы сверла: 2j = 118°, 2j0 = 70°, y = 40…60°; при стандартной заточке y = 55°, a = 11°. Принимаем w=24..32°. Возьмём w=25°.

При сверления стали с sВ £ 80 кгс/мм2  свёрлами диаметров от 2 до 6 мм подача

S0=0.08 – 0.18 мм/об. Принимаем средние значения диапазона S0=0.13 мм/об.

Основное время:

T0=L /(nS0).

При двойной заточке сверла врезание y = 0.4D = 0.4·4.8 = 1.92мм. Перебег сверла D=0.5…2 мм, принимаем  D=1мм. Тогда L=10+1.92+1=12.92мм; n — частота вращения  шпинделя, n = 400 мин-1.

T0 = 12.92 /(400·0.13) = 0.25 мин.

Итак, подача сверла S0=0.13 мм/об.

Основное время сверления отверстия — 0.25 мин, трёх отверстий — 0.75 мин.

4. Режим резания и основное технологическое время для операции 025 — резьбонарезания.

Станок — 2Н106П. Материал пластинки резца Т15К6. Угол профиля резца 60°; a = 6°, g = 0,    r = 0.11мм. Число рабочих ходов: i = 2.

Для стали с sВ = 71…79 кгс/мм2   Vтабл=67 м/мин. Поправочные коэффициенты не учитываем, тогда Vu=Vтабл = 67 м/мин (» 1.1 м/с).

Частота вращения шпинделя станка, соответствующая найденной скорости главного движения резания   n = 1000Vu /(pD) = 1000·67 / (3.14·4.8) = 918 мин-1.

Действительная скорость главного движения резания :

VD = (pDn/1000) = 13.8 м/мин (» 0.23 м/с).

Основное время:

T0 = (l + l1)/(nP), где l — длина резьбы (15мм), l1 — врезание и перебег резца (1.2мм), P — шаг резьбы (1) или подача.

T0 = (10+1.2)/(918·1) = 0.012 мин.

Итак, скорость главного режима резания: VD= 13.8 м/мин.

Основное время T0 = 0.012 мин, для трёх отверстий: T0 = 0.036 мин

5. Расчитываем режим резания и основное технологическое время операции 030.

Режим резания : принимаем наборную торцовую фрезу, оснащённую пластинами из твёрдого сплава Т15К6. Диаметр D фрезы принимаем D = 110мм с числом зубьев z = 4. Геометрические размеры фрезы: j=60° , a = 12° (считаем, что толщина срезаемого слоя d > 0.08мм); g = -5°, l = 5°, j0= 5°; j1 = 5°. Глубина резания: t = 1.5мм = h. Подача на зуб фрезы Sz = 0.1мм/зуб, поправочный коэффициент на подачу: KjSz =1, так как j = 60°. Скорость главного движения резания: t до 5мм, и

Sz до 0.24мм/зуб: vтабл = 1.94 м/мин. Учитывая поправочные коэффициенты на скорость для стали с

sВ = 57 ктс/мм2, КМv = 1.26. Для случая чистовой обработки Кnv = 1. С учётом коэффициентов:

vu = vтабл· КМv ·Кnv = 1.94·1.26·1 = 2.4 м/мин (»0.04 м/с).

Частота вращения шпинделя, соответствующая найденной скорости гланого движения резания: .

Корректируем по данным станка и  устанавливаем:

n0 = 71 мин-1.

Действительная скорость главного движения резания:


Определяем скорость движения подачи:

vs  = SM = Sz z n0 = 0.1·4·71 = 28.4 мм/мин.

Принимаем действительную скорость подачи vs = 28 мм/мин. Основное время:


 Итак, частота вращения шпинделя: 69мин-1; скорость подачи: 28.4 мм/мин.

Общее время для обработки двух торцов: 1 минута.

Основное технологическое время изготовления всей детали:

T0 = 0.135 + 0.16 + 0.75 + 0.036 + 1 = 2.081 мин

Список литературы

1. Курсовое проектирование по технологии машиностроения. Минск, «Высшая школа», 1975.

2. Нефедов Н. А., Осипов К.А. Сборник задач и примеров по резанию металлов и режущему инструменту. 5–е изд., перераб. и доп. — М : «Машиностроение», 1990.

3. Общемашиностроительные нормативы времени вспомогательного, на обслуживание рабочего места и подготовительно–заключительного для технического нормирования станочных работ. Изд. 2–е, М., «Машиностроение», 1974.

4. Справочник металлиста. В 5–ти т. Т. 3. Под ред. А. Н. Малова. М. «Машиностроение», 1977.

5. Справочник технолога машиностроителя. В 2-х томах. Изд. 3, переработанное. Том 1,2. Под ред.     А.Н. Малова. М. «Машиностроение», 1972.

6. Технология конструкционных материалов. Учебник для вузов. М. «Машиностроение», 1977.
