Курсовая работа: Технология конструкционных материалов

Курсовая работа: Технология конструкционных материалов

Курсовая работа

Выполнил: Муранов В.А., Группа: ПМ-971

Воронеж

Министерство Образования Российской Федерации

Воронежский Государственный Технический Университет

1999 год

Введение.

Основными задачами российской промышленности являются более полнолное удовлетворение потребностейнародного хозяйства высококачественной продукцией, обеспечение технического перевооружения и интенсификации производства во всех областях.

Поставленные задачи должны решать высококвалифицированные инженеры-машиностроители, в деятельности которых применение на практике технологических наук имеет очень большое значение.

В данной работе мы рассматриваем лишь небольшую часть основных процессов изготовления детали на примере втулки. Описаны основные параметры этой детали, технические характеристики материала, из которого она изготавливается. Способ получения и расчёта режимов резания технологических процессов, таких как фрезерование, протягивание, сверление и  резьбонарезание. А также рассчитано основное технолгическое время изготовления данной детали.

		Деталь — втулка. Сталь45Х.

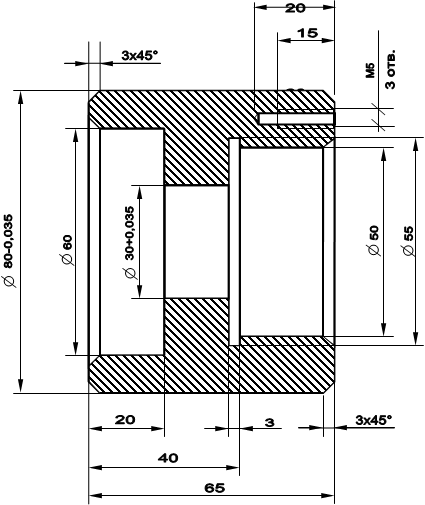

Описание конструкции детали.

Дано — втулка. Изготавливается из сортового проката круг . Материал детали Сталь 45Х (данные по этой стали приведены ниже); определяется ГОСТом  1050-74. Вид проката, из которого изготавливается деталь, — круг горячекатный повышенной и нормальной точности с постоянной характеристикой поперечного сечения; диаметр — 80мм. Определяется ГОСТом 2590-71. Внутренний диаметр проката — 25мм.

Втулка конструктивно представляет собой вал с отверстием.

Втулка — тело вращения. Из требований предъявляемых к шероховатости обрабатываемых поверхностей можно сделать вывод, что поверхности, обрабатываемые по 6-ому классу точности (RA=2,5) являются остновными, то есть по ним присходит соединение втулки с другими деталями.

Втулку в основном изготавливают из конструкционных и легированных сталей, отвечающих требованиям высокой точности, хорошей обрабатываемости, малой чувствительности к конструкционным напряжениям, повышенной износостойкостью.

Втулка работает без смазки; нагрузки, действующие на неё, передаются черезтри отверстия диаметром 5мм. При помощи этих отверстий втулка крепится к корпусу, а отверстие диаметром 30мм используется для вала, который передаёт вращательное движение.

Деталь достаточно технологична, допускает применение высокопроизводительных режимов обработки, имеет хорошие базовые поверхности и проста по конструкции. Расположение крепёжных отверстий допускает многоинструментальную обработку. Поверхности вращения могут быть обработаны на многошпиндельных станках.

Выбор заготовки.

При выборе заготовки учитывают:

тип производства;

материал заготовки;

конфигурацию;

размеры;

элементы детали.

Данная деталь — втулка — изготавливается штамповкой на горизонтально-ковочных машинах (ГКМ). Штамповка на ГКМ является одним из самых производительных способов и рентабельна для заготовки данной детали. Производительность до 400 поковок в час. Допуски и припуски на поковки, изготовляемые на ГКМ, ркгламентируются ГОСТом 7505-55. Требуемое усилие на ГКМ расчитывается по формуле:

где Dnk — диаметр поковки в мм;

k— коэффициент. Для поковок простой формы k=0.05

P=0.05·(80)2 = 320, тс

Точность и качество поверхности заготовки, изготовливаемой ковкой по ГОСТу 7505-55 3-я группа точности, определяется высотой неровностей и дефектным слоем (Rz+T)=1.5 мм

Кривизна DК (мкм/мм) для поковок диаметром 85мм, обработанных ковкой, 3мм.

Общая кривизна заготовки:

rК0 = DКL, где L — общая длина заготовки в м (с учётом припуска 63мм).

rК0 = 0.003·0.063 = 1.89·10-4м

Значение коэффициента уточнения Ку после обтачивания:

чернового и однократного — 0.06

получистового — 0.05

чистового — 0.04.

Данная деталь — втулка — относится ко второй группе (повышенной точности) — деталь крупносерийного и среднесерийного производства.

Втулка изготавливается из материала Сталь45Х (ГОСТ 1050-74). Приведём особенности этой стали.

Материал заготовки.

Сталь 45Х.

Заменитель — стали: 40Х, 50Х, 45ХЦ, 40ХГТ, 40ХФ, 40Х2АФЕ.

Вид поставки:

1. Сортовой прокат, в том числе фасонный. ГОСТы: 4543-71, 2590-71, 2591-71, 10702-78.

2. Калиброванный пруток. ГОСТы: 7417-75, 8559-75, 8560-78, 1051-73.

3. Шлифованный пруток и серебрянка. ГОСТ 14955-77.

4. Лист толстый. ГОСТы: 1577-81, 19903-74.

5. Полоса. ГОСТы: 103-76, 82-70.

6. Поковки и кованные заготовки. ГОСТы: 1133-71, 8479-70.

Назначение: валы, шестерни, оси, болты, шатуны, втулки и другие детали, к которым предъявляются требования повышенной твёрдости, износостойкости, прочности и работающие при незначительных ударных нагрузках.

Температура критических точек, 0С

АС1	АС3(АСm)	r3(АrCm)	Ar1	MH
735	770	690	660	355

Химичекий состав (ГОСТ 4543-71):

С	0.41-0.49 %
Si	0.17-0.37 %
Cr	0.80-1.10 %
Mn	0.50-0.80 %
P	Не более 0.035 %
S	Не более 0.035 %
Cu	Не более 0.30 %
Ni	Не более 0.30 %

Ударная вязкость, КСИ, Дж/см2

Температура, 0С
+20	— 40	— 80
55	51	39

Механические свойства.

Г О С Т	Состояние поставки, режимы термообработки	Сечение, мм	КП	В        				КСИ Дж/см2	HB, не более
4543-71	Пруток. Закалка 8400С, масло. Отпуск 5200С, вода или масло	25	-	830	1030	9	45	49	-
8479-70	Поковки, нормализация.	До 100 300-500 500-800	315	315 315 315	570 570 570	17 12 11	38 30 30	39 29 29	167-207 167-207 167-207
	…закалка, отпуск	500-800	315	315	570	11	30	29	167-207
	…нормализация	До 100 100-300 300-500	345	345 345 345	590 590 590	18 17 14	45 40 38	59 54 49	174-217 174-217 174-217
	…закалка, отпуск	500-800 100-300 300-500	395	345 395 395	590 615 615	12 15 13	33 40 35	39 54 49	174-217 187-229 187-229
		100-300 300-500	440	440 440	635 635	14 13	40 35	54 49	197-235 197-235
		До 100 100-300	490	490 490	655 655	16 13	45 40	59 54	212-248 212-248
		100-300	540	540	685	13	40	49	223-262
		До 100	590	590	735	14	45	59	235-277
		До 100	640	640	785	13	42	59	248-293

Страницы: 1, 2
