Современные литьевые машины перерабатывают полиамиды, полиформаль­дегид, поликарбонат, непластифицированный поливинилхлорид, пол и акр платы, наполненные материалы, полипропилсн, полистирол и его сополимеры и другие термопласты, а также термореактивные материалы. При переработке материалов повышенной гигроскопичностью (полиамиды) необходимо тщательно высушивать их перед литьем в сушильных шкафах при соответствующих режимах. При пере­работке таких материалов целесообразно использовать специальные бункерные сушилки. Подогрев материала желательно производить под вакуумом.

При переработке порошкообразных материалов, склонных к зависанию (поливинилхлорид непластифицированный, а также реактопласты), применяются специальные бункера, улучшающие загрузку и транспортировку материала без образования сводов и-зависании.

При переработке полиамида, поликарбоната, полиформальдегида формова­ние изделии производится в формах, нагретых до 80—140°С с помощью термо­статов.

Примерные режимы литья под давлением некоторых терлюпластов

Материал	Температура переработки, С°	Темпе­ратура формы,С0	Давление литья, МПа	Предва­рительный подогрев материала в бункере, °С
Полиформальдегид	160-210	80-120	80-120	70-80

Материал	Особенности технологических условий переработки и конструкции литьевых форм
Полиформальдегид	Предварительная подсушка при 70—80 °С. Температура формы 80—120 °С. Термообработку можно проводить в очищенном нефтяном масле до температуры 160 °С в течение 10—30 мин. Диаметр литника не менее 2—3 мм и должен составлять 0,5—0,7 толщины детали. Литни­ковые и разводящие каналы должны иметь круглое сечение и небольшую длину

Листовые термопластичные материалы можно обрабатывать на фуговочных Станках. Фрезерование торцов и обработка по копиру лучше всего Производятся концевыми многозубчатыми фрезами из быстрорежущей стали. Задний угол таких фрез ее должен быть равен 10—15°, а передний угол — до 20°.

Сверление. Сверление надо производить сверлом, диаметр которого больше номинального отверстия на 0,05—0,1 мм. Для сверления пластмасс применяются следующие сверла: угол наклона канавки (и == 15 — 17°. Угол при вершине 20° до 70°; для сверления органического стекла применяются сверла с углом 20° до 140°. Задний угол сверла» равен 4—8° .Полированная и глубокая канавка на сверле способствует легкому удалению стружки.

Для сверления ненаполненных термопластов рекомендуется пользоваться стандартными спиральными или специальными перовыми сверлами из углеро­дистой стали.

Небольшой угол наклона канавки (15—17°), особенно при обработке термо­пластичных материалов, обеспечивает наименьший нагрев детали при достаточно хороших условиях отвода стружки. При сверлении тонкостенных деталей следует применять сверла с углом при вершине 2(р=55—60°. При сверлении деталей из полистирола применяются специальные сверла из инструментальной стали с углом при вершине 50—60°. При сверлении листов значительной толщины сверла с углом при вершине 2ср, равным 90°, дают наилучшие качества обработки. Ско­рость сверления для большинства пластмасс, в особенности для термопластов, при небольших глубинах резания и малых диаметрах отверстий (до 5 мм) может быть до 3 000—5 000 м/мин,

Шлифованием удаляют заусенцы, риски, царапины и доводят изделие до нужного размера. Для шлифования изделий применяют станки с вращающимися абразивами (камнями или кругами с абразивными пастами), ленточные шлифо­вальные станки с бесконечными наждачными лентами, расположенными гори­зонтально или вертикально; станки с дисками, на которых наклеено наждачное полотно. Удельное давление прижима изделия к кругу должно быть в пределах 0,05—0,15 МПа.

При обработке неподвижных изделий необходимо обеспечить прерывистость контакта с длительностью соприкосновения 1—15 с во избежание прожога ма­териала.

Шлифование обычно ведется в две стадии: черновое и чистовое. Для черновой обработки применяют абразивные полотна № 20—50 (крупные зерна); для чисто­вой — № 200—240 (мелкие зерна).

Полирование. Для придания обработанным поверхностям блеска применяется полирование при помощи хлопчатобумажных или шерстяных кругов. Эти круги укрепляют на станках и вращают их с окружной скоростью 15—35 м/с (частота вращения 1 000—2 000 об/мин). Обычно полирование производят в две стадии:

-предварительное и окончательное. Предварительное полирование производится с пастами, которые наносятся на круг (окись хрома, ВИАМ-2), окончательное — сухими хлопчатобумажными кругами (без паст), при этом нажим должен быть незначительным.

3. ТЕХНОЛОГИЯ ПЕЧАТНОГО МОНТАЖА

Печатный монтаж – это система плоских проводников, расположенных на изоляционном основании.

Печатного монтаж является груповым монтажем, так как за один технологический цикл получается все соединение.

Преимущества печатного монтажа:

- возможность автоматизации и механизации;

- увеличение механической прочности изделия;

- стабильность и идентичность радиотехнических параметров;

- увеличение качества и надежности РЭС;

Недостатки:

-трудность внесения изменений при производстве печатных плат;

-сложные схемы требуют большой площади печатной платы.

4. Компоновка печатного узла

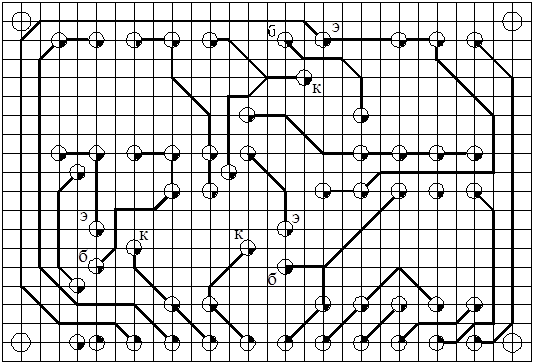

Печатная плата генератора сигнала

Рис. 7

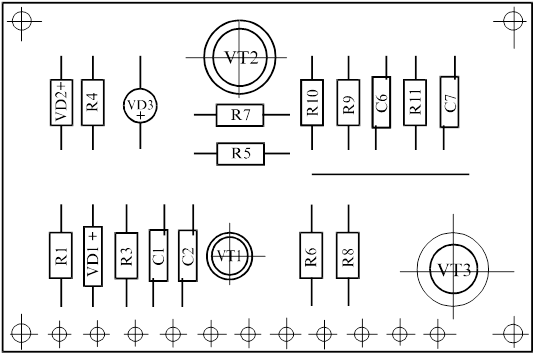

Сборочный чертеж генератора сигнала

Рис.8

     Для расчета числа посадочных мест печатной платы (рис.4) воспользуемся следующей формулой:

 ,   где

nx – число посадочных мест по оси X ,

ny – число посадочных мест по оси Y .

;    ,   где

Lx=70 мм – размер печатной платы  по оси Х,

Ly=47.5 мм – размер печатной платы по оси Y,

x=7.5 мм – ширина краевого поля по оси X,

tx=5 мм - шаг установки по оси X,

ty=10 мм – шаг установки по оси Y,

ly=15 мм – размер посадочного места по оси Y,

y1=2.5 мм – ширина краевого поля для контактных гнезд,

y2=5 мм – ширина краевого поля для соединительных гнезд.

    Таким образом, на печатную плату размером 70´47.5 можно установить 36 элементов.

5. ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ ОДНОСТОРОННЕЙ ПЕЧАТНОЙ ПЛАТЫ

Технологический процесс изготовления печатной платы (ПП) химическим методом был выбран исходя из достоинств и недостатков метода.

          ПП изготавливается химическим методом, следовательно рисунок ПП должен быть выполнен сеточно-графическим методом. Данный метод широко используется при массовом производстве ПП из одностороннего фольгированного диэлектрика, чаще гетинакса. Сущность метода заключается в том, что нанесение рисунка на заготовку платы осуществляется сквозь сетку – трафарет, по которому перемещается ракель и продавливает краску на плату. Затем плата с печатным рисунком подвергается травлению.

          К достоинствам метода относятся высокая механизация и автоматизация технологического процесса, быстрота налаживания оборудования, малое число обслуживающего персонала.

          Недостатки: отсутствие металлизации отверстий, изоляционное основание подвергается воздействию химических веществ.

          Технология изготовления ПП сеточно-химическим методом состоит из следующих основных операций:

1.   Раскройка материала и изготовление заготовок плат на дисковых ножницах;

2.   Нанесение рисунка схемы кислотостойкой краской;

3.   Травление схемы;

4.   Удаление защитного слоя краски;

5.   Крацовка;

6.   Нанесение защитной эпоксидной маски;

7.   Горячее лужение мест пайки;

8.   Штамповка;

9.   Маркировка;

10.Подготовка платы;

11.Подготовка выводов навесных элементов;

12.Установка элементов на плату;

13.Пайка элементов на плате;

14.Технический контроль;

15.Регулировка;

16.Технический контроль.

Рассмотрим подробней некоторые из этих основных операций.

1. Раскройка материала и изготовление заготовок плат. Резка материала на технологические заготовки (полосы) производится на дисковых ножницах. Этот метод позволяет, в отличие от резки на дисковой плите, повысить производительность, полностью исключить засорение атмосферы помещения гетинаксовой или стеклотекстолитовой пылью и сократить расходы материала. Из полос материала на кривошипном прессе штампуют технологические заготовки плат. Заготовки имеют технологический припуск 26 мм по контуру. В заготовках одновременно вырубаются технологические базовые отверстия, которые в большинстве случаев в готовых печатных блоках служат крепежами.
