Конструкция детали не должна по возможности иметь выступов или при­ливов значительной длины. Высота выступов и приливов не должна превышать l/s высоты основной стенки, при этом необходимо предусматривать их плавное утолщение.

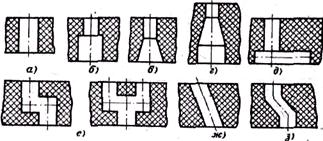

Рис. 3. Конфигурация сквозных отверстии.

а — цилиндрическое; б — ступенчатое, состоящее из двух цилин­дрических отверстий разного диаметра; б — ступенчатое: цилиндри­ческое переходит в коническое; г — ступенчатое, имеющее цилин-дрическо-конические уступы; д, е — отверстия с пересекающимися осями; лс — отверстие с наклонной осью; з — отверстие со смещен­ными и наклонной к вертикали осями.

Для устранения коробления, усадки и неровностей больших площадей, повышения жесткости и точности сопрягаемых элементов деталей применяют выступающие над поверхностями опорные плоскости в виде выступов, бобышек, буртиков. При конструировании опорных поверхностей их размеры необходимо ограничивать до минимума. Сплошные опорные поверхности заменяют опорами на три точки.

Накатку и рифление выполняют прямыми ребрами, параллельными направ­лению выталкивания детали из формы. На конических и цилиндрических поверх­ностях не допускаются винтовые или сетчатые рифления.

Рие. 4.       Глу­хое ребро      риф­ления.

Рис. 5. Конструкции рифлении

а—ребра рифления заподлицо с плоскостью изделия; 6 — ребра рифления ниже плоскости изделия.

Ширина ребер рифления должна быть не менее 0,3—0,5 мм, а высота возвышения над базовой поверх­ностью не должна превышать их ширины. При рифлении цилиндрической по­верхности или поверхности, имеющей съемный уклон, ребра рифления должны иметь съемные уклоны, превышающие уклон базовой поверхности. Наиболее целесообразно применять па цилиндрических и конических наружных поверх­ностях глухие ребра рифления (рис. 4). Для плоских Поверхностей применяют прямое (параллельное) и сетчатое рифление полукруглого или треугольного сечения. При сетчатом рифлении взаимное пересечение ребер должно быть в пре­делах 60—90°. Рифление плоских наружных поверхностей целесообразно выполнять так, чтобы ребра рифления были заподлицо с плоскостью изделия или несколько ниже (рис. 5). .

Резьбы в пластмассовых изделиях получают тремя основными способами:

1) непосредственно при прессовании или литье изделия; 2) механической обработ­кой отдельных элементов изделия; 3) вставкой металлических частей, имеющих резьбы.

На деталях из пластмасс можно получать наружную, и внутреннюю резьбу различного профиля. Можно применять резьбу метрическую, дюймовую, трубную, цилиндрическую по ГОСТ 6357-52, коническую дюймовую по ГОСТ 6111-52 и др. Метрическая резьба на деталях диаметром 1—20 мм регламентирована ГОСТ 11709-66. Диаметры и шаги резьбы выбирают по ГОСТ 8724-58; не рекомендуется применять шаги 0,5, 0,75, 1,0 мм для диаметров резьбы соответственно свыше 16, 18, 36 мм. Основные резьбы с крупным и мелким шагом выбирают по ГОСТ 9150-59. Шаг резьбы выбирают в соответствии с приложением к ГОСТ 11709-66. Для термореактивиых материалов с порошкообразным наполнителем наиболее прочной является резьба с шагом 1,5 мм. Резьбы с более крупными или меньшими шагами имеют меньшую прочность. На термопластичных материалах можно получить резьбу с любым шагом.

Наиболее экономичными и производительными способами получения резьбы являются компрессионное и литьевое прессование и литье под давлением. Резьбы могут быть получены с точностью классов 2а, 3 и 4. Процесс получения наружных резьб технологически проще процесса получения внутренних резьб, так как первые могут быть оформлены разъемными матрицами, а внутренние резьбы требуют свинчивания детали. Если прочность резьбы должна быть высокой или деталь .необходимо часто отвинчивать, резьбу следует нарезать на металлических встав­ках, заделанных при формовании.

Резьбы легче нарезать на деталях из термореактивных пластиков с волокни­стыми наполнителями, чем на деталях из порошкообразных материалов.

Для соединений, требующих точности, следует применять метрическую резьбу по ГОСТ 11709-66. При расчете диаметра резьбы необходимо учитывать усадку материала и оставлять зазор между винтом и гайкой больше, чем для изделий из металла.

При длине резьбы более 20—25 мм усадку рассчитывают и для шага резьбы. Для более грубых резьбовых соединений применяют резьбу круглого профиля. Шаг резьбы 2,5—4 мм. Для всех видов прессуемых резьб обязательно наличие фаски или кольцевой выточки на конце резьбы. Величина фаски регламентиро­вана ГОСТ 10549-63. Для наружной резьбы наличие фаски на заходной части нежелательно: затрудняет изготовление формующего элемента. В тонкостенных изделиях следует предусматривать вместо фаски выточку для сбега и выхода резьбы. Размер выточки составляет 0,5—1,0 мм.

Для увеличения жесткости, точности, электро- и теплопроводности деталей используют металлическую арматуру из стали, латуни, бронзы. Стержневая арматура крепится в пластмассовых деталях при помощи шестигранной или квадратной головки. Вокруг арматуры необходимо иметь материал толщиной не менее 2/.., диаметров головки. Проволочную арматуру закрепляют с помощью различных отгибов, разрезов, расплющивания арматуры. Листовую арматуру крепят с по­мощью вырезов, отверстий, отгибов. Поверхность арматуры подвергают грубой обработке.

Надписи на деталях получают обычно в процессе прессования или литья. В некоторых случаях надписи наносят после изготовления детали гравировкой, печатанием и др. Наименьшая высота надписей 0,3—0,5 мм. Буквы высотой больше 0,75 мм выполняют у основания шире, чем у вершины. Для защиты вы­пуклого шрифта от повреждений надписи помещают в углубления. Углубления должны быть такими, чтобы надписи не выступали за пределы наружной поверх­ности детали.

Взаимозаменяемость деталей определяется их допуском при изготовлении. Для пластмасс допуск зависит от колебания размеров, определяемых главным образом усадкой. Усадка зависит от многих факторов: конструктивных (располо­жение литника, разнотолщинность, отношение толщины к длине), технологи­ческих (равномерность температур, технология литья, свойства материала) и др. Допуск должен примерно в 2,5 раза превышать колебания усадки.

Качество поверхности деталей, полученных прессованием и литьем, опре­деляется чистотой поверхности прессовых и литьевых форм.

ИЗГОТОВЛЕНИЕ ДЕТАЛЕЙ ИЗ ПЛАСТМАСС

Детали из пластических масс изготавливаются формованием (физико-химическими механическим воздействием на материал, находящийся в вязкотекучем или вязкоэластическом состоянии) и обработкой (физико-химическим и механи­ческим воздействием на материал, находящийся в твердом состоянии).

В зависимости от химических и физико-механических свойств материалы перерабатываются различными способами. Термопластичные материалы фор­муются в изделия: литьем под давлением, компрессионным прессованием, вакуумформованием, раздувом, а в заготовки и полупродукты — экструзией (трубы, листы, пленки), обрабатываются они путем сварки, склейки, крашения, механи­ческими способами (например, резанием). Термореактивные материалы фор­муются в конструкционные изделия: литьем под давлением, литьевым прессова­нием, компрессионным прессованием, а в заготовки (листовые, трубные и др.) — прессованием; обрабатываются они механическим путем (резка, точение, сверле­ние, фрезерование), склейкой.

Метод переработки термопластичных пластмасс литьем под давлением заклю­чается в размягчении материала до вязкотекучего состояния в нагревательном цилиндре и инжекции его в охлаждаемую форму, в которой материал затверде­вает. Температуры цилиндра и формы регулируются и изменяются в зависимости от свойств перерабатываемого материала.

В литьевых машинах (рис.6) со шнековой пластикацией материал пласти­фицируется в инжскционном цилиндре / при вращении шнека 2. Пластикация материала происходит от тепла внешних нагревателей 3 и от внутреннего тепла. При поступательном движении шнека 2 материал впрыскивается в замкнутую форму 4.

Рис. 6. Схема получения изделия на литьевой машине со шнековой пластикацией.

При изготовлении деталей с толщиной стенки до 10 мм и деталей с массой, в 2—3 раза превышающей номинальный объем отливки, на который рассчитана машина, применяется метод интрузии, т. е. заполнение формы производится вращающимся шнеком и последующим поджатием материала в течение времени выдержки под давлением.

Сущность метода инжекционного прессования заключается в том, что запол­нение формы производится с помощью шнека, а перемещение механизма запира­ния используется для компенсации усадки материала и для придания ему необ­ходимой конфигурации. Этим способом получают детали толщиной более 20 мм.

В современном машиностроении наибольшее распространение получили одноцилиндровые конструкции литьевых машин горизонтального типа с пласти­кацией материала шнеком. Для литья изделии с арматурой применяют вертикаль­ные литьевые машины. Большое распространение приобретает многопозиционное литьевое оборудование: револьверное и роторное. Револьверные машины имеют одну позицию подачи материала и несколько позиций смыкания форм, располо­женных на подвижном столе. Многопозиционное литьевое оборудование позво­ляет повысить производительность более чем в 4 раза по сравнению с однопози­ционным. Литьевое оборудование применяется для изготовления одно-, двух- и трехцветных деталей и деталей с арматурой, фитингов для сваривания крупно­габаритных деталей и т. д.

Литьевое оборудование в настоящее время создается универсальным по пара­метрам и специализированным по перерабатываемым материалам. Специализа­ция машин по перерабатываемым материалам достигается комплектацией их рабочими органами, отвечающими свойсгвам полимерных материалов и особен­ностям процесса литья. Специальные требования указываются в заказе на машину.
