Реферат: Газоснабжение жилого района
2.2. Построение графиков бытового газопотребления
Бытовые потребители отличаются неравномерностью газопотребления по месяцам года, дням недели, часам суток.
2.2.1. Суммарный расход газа для данного района распределяется по месяцам года в следующих долях:
Таблица 2.2.
|
месяц |
процент |
расход Vмес, м3/мес |
месяц |
процент |
расход Vмес, м3/мес |
| январь | 10,3 | 1 431 379,2 | июль | 5 | 694 844,3 |
| февраль | 9,6 | 1 334 101,0 | август | 5,2 | 722 638,1 |
| март | 10 | 1 389 688,6 | сентябрь | 7 | 972 782,0 |
| апрель | 9,3 | 1 292 410,4 | октябрь | 8,7 | 1 209 029,1 |
| май | 8,6 | 1 195 132,2 | ноябрь | 9,4 | 1 306 307,3 |
| июнь | 7 | 972 782,0 | декабрь | 9,9 | 1 375 791,7 |
| итого | 100 | 13 896 885,7 |

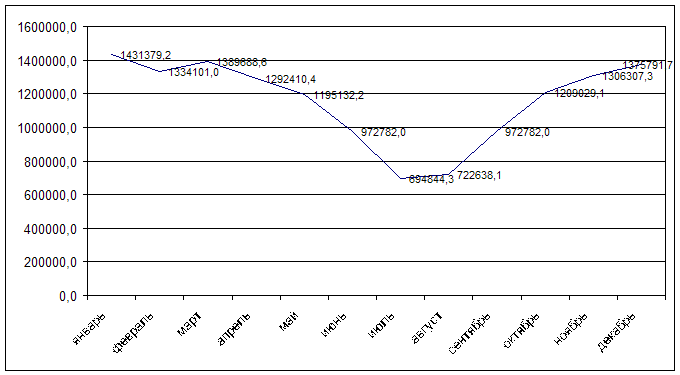

Рисунок 2.1.
Наибольший расход газа в январе, этот расход и применяется в дальнейшем за расчетный.
2.2.2. Определяем максимальный расход газа в неделю:
Vнед = 1,25 * Vмес / 4,
где Vмес – расход газа в январе.
Vнед = 1,25 * 1 431 379,2 / 4 = 447306,0 м3/нед
Расход газа по дня недели распределяется следующим образом:
Таблица 2.3.
|
день недели |
процент |
расход Vсут, м3/сут |
| понедельник | 13,6 | 59044,4 |
| вторник | 13,7 | 59491,7 |
| среда | 13,8 | 60386,3 |
| четверг | 14 | 62622,8 |
| пятница | 14,8 | 66201,3 |
| суббота | 17 | 76042,0 |
| воскресенье | 14,2 | 63517,5 |
| вся неделя | 100 | 447306,0 |

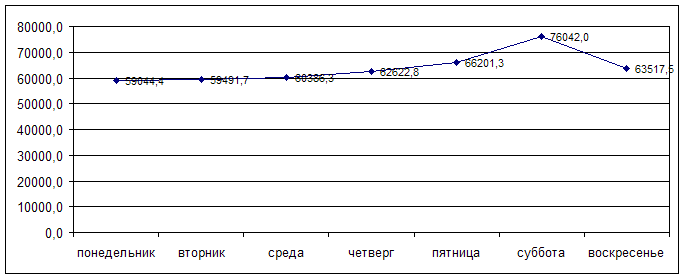

Рисунок 2.2.
Максимальный суточный расход газа выпадает на субботу самой нагруженной январской недели. Этот расход используется для построения графика суточного потребления.
2.2.3. Распределение газопотребления по часам суток в процентах от расхода в субботу происходит следующим образом:
Таблица 2.4.
|
Часы суток |
процент |
расход Vчас, м3/час |
Часы суток |
процент |
расход Vчас, м3/час |
| 0 – 1 | 1,5 | 1140,6 | 12 – 13 | 5,4 | 4106,3 |
| 1 – 2 | 0,5 | 380,2 | 13 – 14 | 5,4 | 4106,3 |
| 2 – 3 | 0,2 | 152,1 | 14 - 15 | 5,6 | 4258,4 |
| 3 – 4 | 0,2 | 152,1 | 15 – 16 | 5,5 | 4182,3 |
| 4 – 5 | 0,2 | 152,1 | 16 – 17 | 5,5 | 4182,3 |
| 5 – 6 | 0,5 | 380,2 | 17 – 18 | 6,0 | 4562,5 |
| 6 – 7 | 3,0 | 2281,3 | 18 – 19 | 6,6 | 5018,8 |
| 7 – 8 | 4,4 | 3345,8 | 19 - 20 | 7,0 | 5322,9 |
| 8 – 9 | 5,5 | 4182,3 | 20 – 21 | 6,6 | 5018,8 |
| 9 - 10 | 6,0 | 4562,5 | 21 – 22 | 5,8 | 4410,4 |
| 10 – 11 | 6,0 | 4562,5 | 22 – 23 | 4,3 | 3269,8 |
| 11 - 12 | 5,5 | 4182,3 | 23 – 24 | 2,8 | 2129,2 |
| Всего | 100 | 76042,0 |

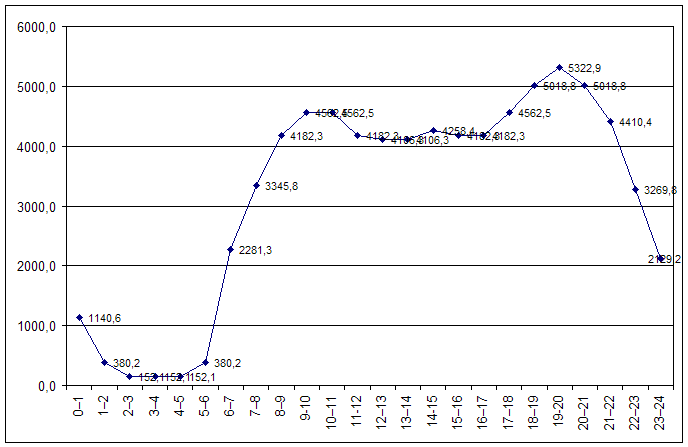

Рисунок 2.3.
2.3. Определение расхода газа на коммунально-бытовые нужды
Расходы газа коммунально-бытовыми предприятиями определяются по производительности или пропускной способности предприятий и нормам расхода теплоты на единицу продукции или одного клиента.
Таблица 2.5.
| Потребители газа | Расчет производитель-ности | Показатель потребле-ния |
Норма расхода теплоты на ед. потребле-ния, МДж |
Расчет-ное число жителей, чел. |
Кm |
Расход газа Vпред, м3/ч |
| Прачечная | 100 т. белья на 1000 чел. в год | 1 т. белья | 8800 | 53 750 | 1/2900 | 466 |
| Баня | 52 помывки на 1 чел. в год | 1 помывка | 40 | 53 750 | 1/2700 | 1183 |
| Столовая | 2-х разовое питание, 220 рабочих смен |
1 обед 1 завтрак или ужин |
4,2 2,1 |
8 958 | 1/2000 | 355 |
| Котельная | по заданию | 500 | ||||
| Промпредп.1 | по заданию | 400 | ||||
| Промпредп.2 | по заданию | 800 | ||||
