перераспределение площади естественного пляжа в межбунных отсеках таково, что величины площадей о и б равны между собой);

положение уреза проектируемого пляжа принимается па­раллельным естественному урезу, изменившему свое направ­ление под воздействием бун.

Основные размеры искусственных песчаных пля­жей, создаваемых под защитой бун, назначаются согласно ре­комендаций раздела 7.2. При этом, профиль буны должен соответствовать профилю поверхности искусственного пляжа. В связи с этим по длине буны различают три части: береговую (корневую), переходную и головную (морскую).

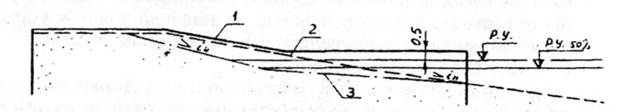

Рисунок 4 - Схема профиля буны на берегу с песчаными наноса­ми: 1 - гребень буны; 2 - профиль проектного пляжа с верховой сто­роны буны, 3 - то же с низовой стороны буны

Длина береговой горизонтальной части буны складывается из длины заделки в коренной берег и размера проектируемой бермы пляжа. Отметка гребня корневой части буны определя­ется необходимой высотой бермы пляжа.

Переходная часть буны сооружается с наклоном гребня па­раллельно поверхности проектируемого пляжа. Перелом в продольном профиле буны совмещается с бровкой бермы пляжа. Морская часть буны сооружается с горизонтальным гребнем, расположенным на 0,5 м выше от­метки среднего многолетнего уровня моря с учетом ветро-волнового нагона. Голову буны следует располагать на глуби­не не более 1,0-1,5 м, считая от отметки уровня моря 50% обеспеченности из наинизших за год. При этом желательно, чтобы голова буны достигала изобаты первого подводного ва­ла.

Расстояние между бунами принимается равным не менее одной длины буны.

В целях улучшения пропуска наносов на низовой участок берега длины бун на концевом участке системы необходимо плавно уменьшать в направлении господствующего переме­щения потока наносов. Угол отклонения головных частей бун в сторону берега принимается в пределах 6-10°. При этом длина последней буны на переходном участке должна быть не менее половины расчетной длины буны.

На берегах, где сильные волнения подходят с обеих сторон системы, переходные участки с укороченными бунами устраи­ваются с двух сторон.

Строительство бун должно осуществляться с мини­мальным ущербом для низовых участков берега. В связи с этим искусственное заполнение межбунных отсеков пляжеобразующим материалом необходимо выполнять одновременно со строительством бун.

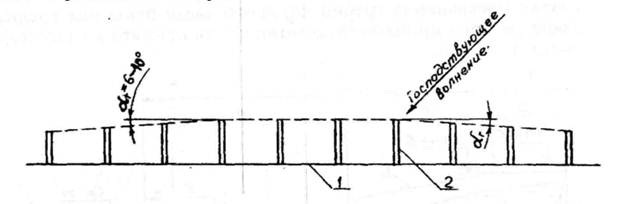

Рисунок 5 - Схема уменьшения длины буны на концевых участках

системы в условиях песчаных пляжей: 1 - берег; 2 - буна;

 - угол отклонения линии головных частей бун

Строительство системы из нескольких бун следует начи­нать с низового участка навстречу господствующему потоку наносов. Строительство последующих бун может быть начато только после заполнения наносами пространства между по­строенными бунами.

Каменно-набросные буны следует рассматривать как деформируемые сооружения, требующие периодического эксплуатационного ремонта. Для защитных покрытий ядра буны используется штучный постелистый камень, бетонные блоки фасонной или кубической формы и другие элементы. Защитное покрытие должно иметь толщину не менее чем в 1,5-3 элемента (камня, блока и т. д.). Вес защитных элементов определяется в соответствии с п. 1.17 СНиП /1/. Откосы бун из каменной наброски устраиваются с уклоном не круче 1:3. Ширину гребня каменно-набросной буны следует принимать не менее 3 м. Головные части каменно-набросных бун дово­дятся до изобаты 1-1,5 м, считая от отметки уровня моря 50% обеспеченности из наинизших за год.

Гравитационные непроницаемые буны из сборных бетонных массивов в условиях песчаных пляжей следует при­менять только после обоснования специальными исследова­ниями на гидравлических и математических моделях. Ширина гребня гравитационных бун устанавливается, исходя из усло­вий устойчивости бун при различных волнениях. Головным частям гравитационных бун следует придавать скошенное очертание с уклоном в сторону моря 1:1,4 и положе.

б) Буны на берегах с галечными и песчано-галечными на­носами

Для защиты искусственных, формирования, расши­рения и стабилизации естественных галечных пляжей приме­няются, как правило, непроницаемые буны. При этом вдоль-береговое перемещение галечных наносов после заполнения всей емкости межбунных отсеков проходит через гребень бу­ны и в обход их головных частей.

Буны располагаются под прямым углом к общему направлению линии берега. Наносоудерживающую способ­ность бун определяют следующие факторы:

экспозиция береговой линии на участке расположения бун относительно господствующего направления перемещения наносов;

господствующее направление и годовой объем перемеще­ния наносов;

очертания береговой линии и крутизна надводной и под­водной частей берегового склона;

гранулометрический состав и средняя крупность галечных наносов, а также размываемость пород в основании пляжа;

уровенный и ветроволновой режимы, условия трансформа­ции и рефракции волн;

длина, высота и профиль бун, а также расстояние между ними.

Размеры и уклоны галечных пляжей, проектируе­мых под защитой бун, должны соответствовать естественным пляжам, существовавшим на данном участке берега до начала размыва. При отсутствии данных о естественных пляжах про­ектируемые размеры пляжа допускается принимать согласно рекомендациям данной главы с учетом сокраще­ния вдольберегового уноса пляжеобразующего материала за счет наличия бун.

Угол между линией проектного уреза моря в меж-бунном отсеке и общим направлением естественной береговой линии принимается равным наибольшему углу подхода фрон­та расчетной волны 5 к береговой линии. Beличина  определяется непосредственными гидрологическими наблюдениями или построением планов рефракции расчетных волн. Для открытых приглубых берегов, где высота волны в прибойной зоне достигает 3-4 м, значения 5 в первом при­ближении допускается принимать равным, соответственно, 15-12°.

При назначении длины и продольного профиля бун, а также расстояния между ними следует учитывать:

господствующее направление и годовой объем транспорта наносов;

положение линии последнего обрушения расчетных волн;

среднюю ширину пляжа в межбунном отсеке, необходимук для обеспечения защиты прилегающей территории и курорт­ных потребностей;

профиль проектируемого пляжа с ветровой стороны буны.

На профиле буны различают три части: береговую (корневую), переходную и морскую (головную)

Береговая часть буны сооружается с горизонтальным или наклонным гребнем. При наличии вдольберегового потока наносов и необходимости их непрерывного пропуска на низо­вой участок берега гребень береговой (корневой) части буны назначается на уровне бермы проектируемого пляжа. В таком случае превышение гребня корневой части буны над средним уровнем моря приближенно может быть принято на высоте не более 1,5-2,0 м.

При отсутствии вдольберегового потока наносов гребень береговой (корневой) части буны в целях сокращения потерь привозного пляжевого материала должен перекрывать проект­ный профиль пляжа на 0,5 м (2,0-3,0 м над средним много­летним уровнем моря). Оптимальная высота гребня буны мо­жет быть уточнена исследованиями на гидравлической моде­ли.

Переходная часть, сопрягающая береговую и голов­ную части буны, выполняется с наклонным или ступенчатым гребнем. Перелом профиля по гребню буны в надводной час­ти совмещается с переходом фронтального участка пляжа в берменный, а в морской части проектируется на расстоянии 5-10 м от линии проектного уреза моря (см. рисунок 7.18).

Головная (морская) часть буны, как правило, вы­полняется с горизонтальным гребнем, расположенным на 0,3-0,5 м выше среднемноголетнего уровня моря с учетом ветро-волнового нагона. Головным окончаниям бун необходимо придавать скошенное очертание с уклоном в сторону моря 1:1,4 и положе.

Длина буны L  определяет­ся из условия:

где:  Bmin - наименьшая проектная ширина надводной части пляжа между бунами, м, при среднем многолетнем уровне мо­ря, принимаемая не менее Зhsur;

 - наибольший угол между направлением фронта расчет­ной волны и линией берега;

l - длина морского отрезка буны, м, считая от расчетного уровня моря;

S - расстояние между бунами, м.

При отсутствии вдольберегового потока наносов и искусственном пляжеобразовании головная часть буны распо­лагается мористее глубины последнего обрушения dcr.u, рас­четных волн, имеющих обеспеченность 30% в системе, на рас­стоянии не менее 5,0 м.

При наличии вдольберегового потока наносов и необходи­мости пропуска наносов на низовой участок берега длина морской части С буны принимается без запаса, т. е. при этом голову буны допускается располагать на глубине последнего обрушения расчетных волн dcr.u.

На особенно приглубых участках берега с уклоном дна на расстоянии около 40 м от уреза равном 0,15-0,25, а также при образовании искусственных территорий путем вы­движения в море, для создания пляжа в межбунных отсеках требуется устройство под ним искусственного дна в виде под­водного банкета. При этом длину морской части буны следует определять в первом приближении по таб 2.

Таблица 2 - Величины относительной длины морской части буны

Относительная крупность пляжеобразуюшего мате­риала, d50%/hsur	0,005	0,010	0,015	0,020	0,025
Относительная длина морской части буны, L/ hsur	9,0	8,0	7,0	6,5	6,0

Конструктивная длина буны назначается с учетом длины ее заделки в берег, предусматриваемый с целью устра­нения возможности обхода корневой части буны наносами при накате волн. При наличии волноотбойных стен корневые части бун должны примыкать к ним без зазоров.
