Каменную наброску банкетов, работающих в качест­ве упоров откосных креплений на берегах с песчаными нано­сами, при условии их заглубления до уровня постоянной влажности допускается укладывать по тюфячной выстелке. Глубина заложения тюфяка должна назначаться с учетом воз­можной глубины размыва .

Волногасящие прикрытия из фасонных массивов применяются для защиты береговых откосов и сооружений от волнового воздействия. По конструкции прикрытия делятся на два типа:

прикрытия, уложенные курсами по определенной системе на горизонтальном или слабонаклонном естественном осно­вании, отодвинутые от стены или прислоненные;

прикрытия, состоящие из каменного ядра и защитного по­крытия из фасонных массивов, уложенных по откосу и греб­ню ядра.

В отдельных случаях прикрытия могут выкладываться из фасонных массивов равномерно без определенной системы.

Укладка фасонных массивов в приурезовой зоне, в отличие от наброски, обеспечивает возможность создания компактного прикрытия с соблюдением заранее заданных размеров, эконо­мию материалов и улучшенный вид.

В аварийных случаях допускается устройство волногасящих прикрытий из фасонных массивов в виде наброски.

Преимуществами волногасящих прикрытий из фасон­ных массивов являются:

возможность интенсивного гашения волн на коротком рас­стоянии;

малое волноотражение по сравнению с сооружениями, имеющими сплошные непроницаемые грани;

значительное снижение интенсивности размыва пляжей, расположенных перед прикрытиями;

относительная легкость ремонта повреждений прикрытия;

возможность ликвидации усадок путем дополнительной ук­ладки фасонных массивов;

снижение материалоемкости при достаточно высокой ус­тойчивости сооружения.

Прикрытия из фасонных массивов на участках, сложенных неразмываемыми грунтами и не используемых для курортных целей, по эффективности волногашения эквивалентны пля­жам, но в отличие от последних обладают большей устойчиво­стью и практически не требуют периодических пополнений объемов.

Для волногасящих прикрытий в приурезовой зоне реко­мендуется применять четыре типа фасонных массивов: тетраподы, долосы, гексалеги и диподы. Это не исключает и применение других типов фасонных массивов.

Основными факторами, определяющими волногасящий эффект прикрытий из фасонных массивов, являются: тип фасонного массива, крутизна и высота морского откоса и процент пустот в теле прикрытия. Степень гашения энергии волн зависит от характеристик внешнего слоя фасонных мас­сивов прикрытия. Наиболее эффективными является внешний слой, состоящий из двух курсов массивов при 40-50% пустотности. При большей толщине внешнего слоя гашение волно­вой энергии возрастает слабо.

Использование фасонных массивов из бетона для строительства волногасящих прикрытий допускается в том случае, когда отсутствует необходимое количество дешевого камня требуемого размера и прочности.

Сооружение волногасящих прикрытий из фасонных массивов допускается при любых фунтах естественного осно­вания. На скальном основании или на каменной постели ре­комендуется правильная укладка массивов. На размываемых грунтах допускается произвольная укладка без каменных по­стелей с последующим пополнением массивов по мере осадки сооружения.

Волногасящие прикрытия из фасонных массивов ре­комендуется применять вне зон курортного использования и городской застройки при технико-экономической нецелесо­образности искусственного пляжеобразования:

на мысовидных выступах берега;

на берегах с волноотбойными стенами или открытым бе­реговым уступом, если ширина естественного пляжа недоста­точна для обеспечения волногашения;

на оползневых берегах, где гибкость, обеспечиваемая хо­рошей взаимосвязью между массивами, гарантирует их долго­временную работу при существенных деформациях, возни­кающих в результате оползневых подвижек;

при необходимости защиты откоса и оснований дюны от размыва во время нагонных повышений уровня моря;

в качестве противоаварийного средства для ликвидации размыва берега или временного усиления поврежденных волноотбойных стен.

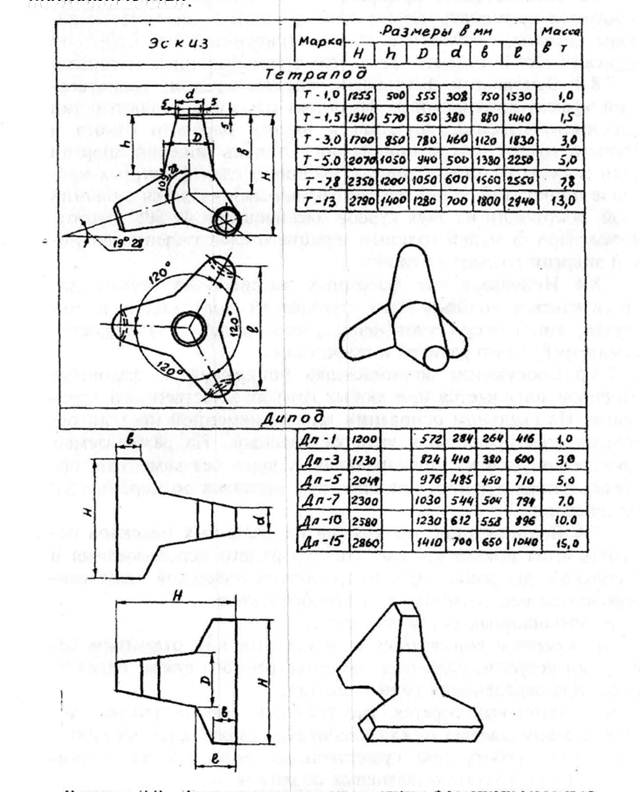

Рисунок 1 - Технические характеристики фасонных массивов

Волногасящие прикрытия из фасонных массивов от­носятся к берегозашитным сооружениям IV класса капиталь­ности.

Волногасящие прикрытия под воздействием волнения раз­рушаются постепенно, поэтому сооружение их с большим за­пасом устойчивости экономически невыгодно, т. к. в процессе эксплуатации прикрытия легко ремонтируются пополнением фасонных массивов.

Волногасящие прикрытия из фасонных массивов за­щищают берег только непосредственно по фронту конструк­ции и не обеспечивают его защиту на верховом и низовом участках. Поэтому в целях предотвращения обхода прикрытия и его постепенного разрушения должно быть предусмотрено усиление его концов путем устройства надежных сопряжений прикрытия с береговым уступом в виде врезок либо путем за­щиты торцов прикрытия короткими и невысокими траверса­ми. Одновременно следует предусмотреть меры по ликвида­ции низового размыва.

При проектировании волногасящих прикрытий из фа­сонных массивов устанавливаются их характеристики:

целесообразный тип и необходимая масса фасонного мас­сива в соответствии с крутизной морского откоса прикрытия;

высота и ширина гребня прикрытия;

нижняя граница (заглубления) защитного прикрытия;

необходимая масса камня и толщина слоев грунтонепроницаемого фильтра, обеспечивающего устойчивость каменного ядра или фунтов защищаемого берегового откоса;

необходимость в каменной постели или в фильтре в зави­симости от требований, предъявляемых к основанию прикры­тия и его общей устойчивости.

Бетон для изготовления фасонных массивов должен удовлетворять требованиям, предъявляемым к гидротехниче­ским бетонам. Проектная марка бетона фасонных массивов по прочности, водонепроницаемости и морозостойкости должна назначаться в зависимости от района строительства и зоны работы сооружения.

Ядро волногасящего прикрытия из фасонных масси­вов должно выполняться из несортированного камня твердых пород. Фильтры, сопрягающие фасонные массивы с ядром бермы или грунтами защищаемых откосов, выполняются из несортированного    камня,    удовлетворяющего    требованиям крупности и прочности.

Устойчивость волногасящего прикрытия определяет­ся устойчивостью отдельных фасонных массивов на его мор­ском откосе под воздействием расчетных волн. С увеличением крутизны морского откоса прикрытия количество материала для его возведения уменьшается, но при этом возрастает вес отдельного массива. При назначении крутизны морского от­коса должен учитываться тип массива, способ укладки и угол естественного откоса каменного ядра.

Масса отдельного фасонного массива, соответствую­щая состоянию его предельного равновесия при воздействии расчетных волн, обрушивающихся непосредственно на откос прикрытия, устанавливается по формуле (33) п. 1.17 СНиП

Волноотбойные стены и бермы

Волноотбойные стены сооружаются для защиты от волнения береговых уступов или земляного полотна примор­ских железных и автомобильных дорог, поэтому часто такие стены называются подпорно-волноотбойными. Волноотбой­ные стены допускается, по возможности, возводить под защи­той пляжа шириной, достаточной для гашения расчетных волн, в комплексе с бунами или волноломами. При проекти­ровании волноотбойных стен, кроме требований данного раз­дела, следует учитывать рекомендации действующих строи­тельных норм и правил по проектированию подпорных стен.

При назначении планового положения волноотбой­ных стен должно учитываться не только современное состоя­ние берега, но и ожидаемые его изменения в будущем. Поло­жение волноотбойных стен в плане должно совпадать с лини­ей, за которую дальнейший размыв берега не допустим по ус­ловиям эксплуатации защищаемых объектов и сооружений.

При проектировании волноотбойных стен следует учитывать, что вызываемое стенами отражение волн, в осо­бенности на берегах с дефицитом наносов и узкими пляжами, приводит к усилению размыва пляжевой полосы как непо­средственно перед стенами, так и на низовом участке берега. Поэтому в проекте должны быть предусмотрены мероприятия по сохранению и расширению пляжа перед стеной с помощью бун или подводных волноломов с траверсами.

Если ширина пляжа перед стеной не обеспечивает волногашение и не возможно обеспечить ее увеличение, необ­ходимо принимать меры по защите стен от подмыва выклад­кой прислоненных к стене волногасителей в виде призм из фасонных массивов или камня, возведением берм, шпунтовых ограждений и др.

Отметка верха стены должна соответствовать расчет­ным значениям уровня моря и элементов волн (см. табл. 6.1), а также с учетом высоты надвига льда. Возвышение гребня стены Zv, м над расчетным уровнем моря рекомендуется при­нимать по формуле:

где: гс - запас, принимаемый для сооружений II класса капи­тальности - 1,5, III класса - 1,0, IV класса - 0,7 м.

В условиях открытых приглубых берегов бесприливных мо­рей величину Zv для всех классов капитальности в первом приближении следует принимать не менее 3,5 м.

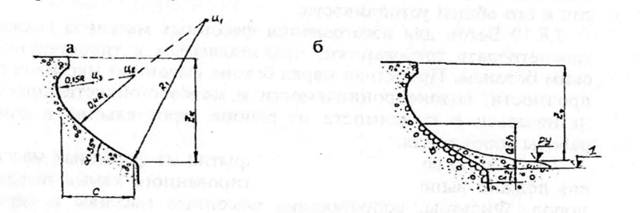

7.9.6. Для уменьшения высоты наката штормовых волн и устранения переливов воды через гребень волноотбойной сте­ны ее морской части (лицевой грани) следует придать плавное криволинейно очертание с горизонтальным заложением :

где Zk - высота криволинейной части профиля

Нижний отрезок криволинейного профиля не должен быть круче 35°. Верхняя часть лицевой грани должна быть с волноотражающим карнизом.
