RSS

   Реферат: Технология плавки и разливки магниевых сплавов

Реферат: Технология плавки и разливки магниевых сплавов

Министерство Российской Федерации по высшему

образованию

Волгоградский государственный технический университет

Кафедра '' Машины и Технология литейного производства''

Реферат

Тема: Технология плавки и разливки магниевых сплавов.

Выполнил:

Студент группы ЛМХ-533

Просин Д.А.

Проверил:

Ким.Г.П.

Волгоград 2000г.

1. ШИХТОВЫЕ МАТЕРИАЛЫ

Среди литейщиков, занятых изготовлением отливок из магние­вых сплавов, установилась следующая терминология, относящаяся к характеристике исходных шихтовых материалов и к сплаву, при­готовленному для заливки форм.

Первичным сплавом называются чушки готового сплава, выпускаемые металлургической, промышленностью.

Предварительным сплавом называются чушки готового сплава собственного производства, выплавляемые из первичных металлов с добавкой переплава литников, сплесков и других отходов.

Рабочим сплавом называется жидкий расплав, приготов­ленный для заливки форм.

Магниевые сплавы в значительной степени подвержены кор­розии. Особенно усиленно развивается коррозия на поверхности деталей из магниевых сплавов, если в отливки попадают хлориды магния: MgCl2+H2О→Mg(OH)2+2HCl; 2HC1 + Mg→MgCl2 + Н2. Поэтому шихтовые материалы, пораженные коррозией, по­крытые окислами и маслом, должны тщательно очищаться дробью. Можно применять химические способы очистки, но они более сложны, так как связаны с травлением, промывкой и сушкой.

Мелкие отходы и стружка магниевых сплавов, получающиеся после механической обработки, на некоторых предприятиях под­вергают переплавке, рафинированию и разливке в чушки, которые затем используют для приготовления предварительных и рабочих сплавов.

В литейных цехах, где применяется экспресс-анализ химиче­ского состава магниевых сплавов по ходу плавки, в составе ших­ты допускается применять до 60-80% возврата производства.

Расчет шихты при приготовлении наиболее распространенных литейных магниевых сплавов следует проводить с учетом реко­мендаций, приводимых в табл. 1.

Таблица 1. Рекомендуемый расчетный состав шихты для предварительных и рабочих сплавов на магниевой основе, предназначенных для фасонного литья

Марка сплава Массовая доля компонентов, %
Алюминий Цинк Марганец Кремний Магний

МЛ2

МЛЗ

МЛ5

-

3,0

8,4

-

1,2 0,5

2,5

0,3

0,4

-

-

-

Остальное

>

>

Для приготовления литейных магниевых сплавов применяются лигатуры следующего состава, %: алюминий-марганец, 8-12 марганца, остальное-алюминий; алюминий-магний-марганец, 20 магния, 10 марганца, остальное-алюминий; алюминий-бе­риллий, 2-3 бериллия, остальное-алюминий; алюминий-маг­ний - бериллий, 35 магния, 3 бериллия, остальное - алюминий; магний-марганец, 2-4 марганца, остальное-магний.

2. ФЛЮСЫ ДЛЯ ПЛАВКИ МАГНИЕВЫХ СПЛАВОВ

Магний и его сплавы в расплавленном состоянии энергично реагируют с кислородом и поэтому загораются на воздухе. В свя­зи с этим при плавке необходимо применение специальных мер защиты расплавленного металла от контакта его с воздухом.

В промышленности нашел применение метод плавки под слоем флюсов. Различие в способах ведения плавки и разливки сплава по формам, естественно, требует и применения флюсов различного состава. Основное назначение флюсов заключается в образовании на поверхности жидкой ванны защитного покрова, изолирующего сплав от контакта с воздухом, и в удалении из сплава окислов и нитридов, получившихся во время плавки.

Приведем классификацию флюсов, применяемых при плавке и разливке магниевых сплавов.

Единые (универсальные) флюсы используют на всех стадиях технологического процесса плавки магниевых сплавов.

Рафинирующие флюсы применяют во время рафиниро­вания магниевых сплавов в сочетании с покровными флюсами.

Покровные флюсы используют только после рафиниро­вания сплава во время выстаивания сплава в тигле и разливки его в формы в сочетании с рафинирующими флюсами.

Прочие флюсы для плавки магниевых сплавов, в состав которых входят элементы, активно взаимодействующие с уни­версальными флюсами (например, флюсы для сплавов магния а литием), используют их также при переплавке стружки.

Вспомогательные флюсы и соли, например карналлит, применяют для промывки ковшей и другого плавильного инстру­мента.

Флюсы должны обладать следующими общими свойствами:

1)   иметь температуру плавления ниже температуры плавления сплава или чистого магния; 2) иметь достаточно высокие жидко-

Т а б л и ц а 2, Флюсы, применяемые при плавке и разливке магниевых сплавов

Марка

Массовая доля компонентов»

%

Назначение

ВИ2

ВИЗ

В

Карнал­лит

38-46 MgCI2; 32-40 КС1; 5 BaCI2; 3-5CaF2; до 8 NaCl+ + CaCI2; до 1,5 MgO

34-40 MgCl2; 25-36 КС1; 15-20 Ca F2; 7-10 MgO; до 8 NaCl+CaCI2

18-23 MgCl2; 30-40 КС1; 30-35 BaCl2; 3-6 CaF2; до 1,5 MgO; до 10 NaCl+CaCl2

40-48 MgCl2; 34-42 КС1; до 1,2 MgO; до 8 NaCl+CaCl2

Универсальный флюс для приготовления спла­вов типа МЛ5 в стацио­нарных тиглях, а также в индукционных печах

Универсальный флюс для приготовления спла­вов в выемных плавиль­ных тиглях

Универсальный флюс для плавки сплава МЛ 10

В качестве основы для приготовления флюсов ма­рок ВИ2, ВИЗ, Б, а так­же для промывки разли­вочных ковшей и пла­вильного инструмента

текучесть и поверхностное натяжение для того, чтобы поверх­ность сплава покрывалась сплошным слоем; 3) смачивать стенки тигля или подину печи; 4) хорошей рафинирующей способ­ностью, т. е. способностью легко удалять из расплава неметалли­ческие включения; 5) иметь плотность в расплавленном состоянии при температурах 700-800 °С несколько большую, чем плотность

сплава, чтобы обеспечить оседание частиц флюса, находящихся во взвешенном состоянии в сплаве; 6) не оказывать химического воздействия на магнии и другие составляющие магниевого сплава, а также на материал футеровки отражательных печей.

Химический состав и область применения наиболее распро­страненных флюсов для плавки и разливки магниевых сплавов приведены в табл. 2.

20. ПРИМЕНЕНИЕ ЗАЩИТНЫХ СРЕД

Способ защиты магниевых сплавов с помощью флюсов отли­чается простотой и надежностью, но имеет ряд недостатков: флюс окисляется, комкуется и твердеет, пленка флюса нарушается и теряет свои защитные свойства. При зачерпывании сплава пленка флюса может попасть в отливку, что создает опасность флюсо­вой коррозии, в результате чего стойкость отливок снижается.

Подпись: Рис. 1. Схема устройства для бес¬флюсовой плавки магниевых сплавов с использова-нием серы;
I—расплавленная сера; 2—труба для по-дачи сжатого воздуха; 3—печь; 4—сталь-ной тигель; 5—магниевый сплав

Выделяющийся хлор, пары и пыль от флюсов вызывают также коррозию литейного оборудования.

В последнее время появляется повышенный интерес к приме­нению газообразных сред для защиты от окисления и загорания расплава, т. е, к внедрению бесфлюсовой плавки магниевых сплавов.

Для создания защитной атмосферы на практике применяют. углекислый газ, аргон, сернистый ангидрид.

Подпись: Рис. 2. Схема подачи сернистого ангидрида для защиты поверхности расплава от окис-ления:
1— устройство для подачи сернистого ан-гид¬рида; 2—печь; 3—стальной тигель; 4—магниевый сплав

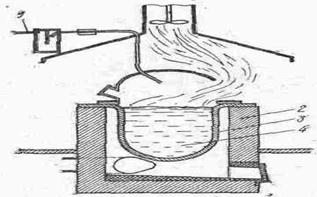

На рис. 1 приведена схема устройства для бесфлюсовой плавки магниевых сплавов с использованием порошкообразной серы, из которой при сгорании образуется сернистый ангидрид, На рис. 2 аналогичное устройство предусматривает возможность бесфлюсовой плавки магниевых сплавов путем защиты зеркала сплава непосредственно струёй сернистого ангидрида.

Наиболее действенным средством защиты является шестифто­ристая сера SF6 (элегаз) -тяжелый газ, неядовитый, без цвета и запаха, не горит и не поддерживает горения. Нетоксичность элегаза является существенным, преимуществом по сравнению с сер­нистым ангидридом,

Защитное действие элегаза основано на взаимодействии с расплавом, в результате чего образуется непроницаемая поверхностная пленка фторидов магния, обладающая способностью мгновенно восстанавливаться даже после многократного удаления.

Страницы: 1, 2


Новости


Быстрый поиск

Группа вКонтакте: новости

Пока нет

Новости в Twitter и Facebook



Новости

© 2010.
