тверской политехнический ТЕХНИКУМ

1 9 9 7 г о д

? ? ? ? ? ? ? ? ?

????????

в ы п о л н и л с т у д е н т

г р у п п ы 3 П 1

???????? ??????

Раздел 1 “????????” 1.1 Общие сведения о редукторе 1.2 Описание проектного редуктора Раздел 2 “????????? ?????” 2.1 Выбор электродвигателя 2.2 Расчет передачи редуктора 2.3 Предварительный расчет валов 2.4 Расчет открытой передачи 2.5 Подбор подшипников 2.6 Расчет шпонок 2.7 Уточненный расчет валов 2.8 Тепловой расчет редуктора Раздел 3 “??????????????? ?????” 3.1 Конструирование деталей передачи редуктора 3.2 Конструирование корпуса редуктора 3.3 Конструирование подшипниковых узлов 3.4 Выбор посадок 3.5 Выбор смазки Раздел 4 “??????????????? ?????” 4.1 Краткое описание сборки редуктора
					ТМ.КП.РЧ.304.000.ПЗ.
Изм	Лист	№ докум.	Подп.	Дат
Разраб.		Самсонов А.		97		Лит.			Лист	Листов
Проверил		Стратонитский			СОДЕРЖАНИЕ		У		1
Рук.					расчетно-пояснительной записки
Н.контр.					курсового проекта	ТПТ гр.-2П1
Утвердил

????? ????????? ???????? ??? 59. ??????? № 49 1-???????????????? 2-?????-???????? ???????? 3-???????? ????????? ???????? ????:P=4.5 ??? ; n=30 ??/???
				97		Лист
					ТМ.КП.РЧ.304.000.ПЗ.	2
Изм	Лист	Ном. докум.	Подп.	Дат

Раздел 1 Введение 1.1 Общие сведения о редукторах (П-2.1 стр-9) Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата, и служащий для пе- редачи вращения от вала двигателя к валу рабочей машины. Кинематическая схема привода может включать,помимо редуктора, отк- рытые зубчатые передачи, цепные или ременные передачи. Назначение редуктора - понижение угловой скорости и соответствен но повышение вращающего момента ведомого вала по сравнению с веду- щим. Механизмы для повышения угловой скорости, выполненные в виде отдельных агрегатов, называют ускорителями или мультипликаторами. Редуктор проектируют либо для привода определенной машины, либо по заданной нагрузке и передаточному числу без указания конкретного назначения. Редукторы классифицируют по следующим признакам: типу передачи, (зубчатые, червячные или зубчато-червячные), числу ступеней (односту- пенчатые, двухступенчатые), типу зубчатых колес (цилиндрические, ко- нические, коническо-цилиндрические), относительному расположению валов редуктора в пространстве (горизонтальные, вертикальные), осо- бенностями кинематической схемы (развернутая, соосная, с раздвоенной ступенью). Возможности получения больших передаточных чисел при малых габа- ритах обеспечивают планетарные и волновые редукторы. 1.2 Описание проектируемого редуктора (стр 18-22) Червячный редуктор применяется для передачи движения между валами, оси которых перекрещиваются . По относительному положению червяка и червячного колеса раз- личают три основные схемы червячных редукторов: с нижним, верхним и боковым расположением червяка. Искусственный обдув ребристых корпусов обеспечивает более бла гоприятный тепловой режим работы редуктора.Выход вала колеса редуктора с боковым расположением червяка в зависимос-ти от назначения компоновки привода может быть сделан вверх или вниз. При нижнем расположении червяка условие смазыва-ния, зацепления лучше, при верхнем хуже, но меньше вероятнос-ть попадания в зацепления металлических частиц-продуктов зноса Передаточные числа червячных редукторов обычно колеблются в пределах U=8-80 (см. ГОСТ 2144-76) Так как К.П.Д. червячных редукторов невысок, то для передачи больших мощностей и в установках, работающих непрерывно, проектировать их нецелесообразно. Практически червячные ре- дукторы применяют для передачи мощности, как правило, до 45 кВт и в виде исключений до 150 кВт.
				97		Лист
					ТМ.КП.РЧ.304.000.ПЗ.	3
Изм	Лист	Ном. докум.	Подп.	Дат

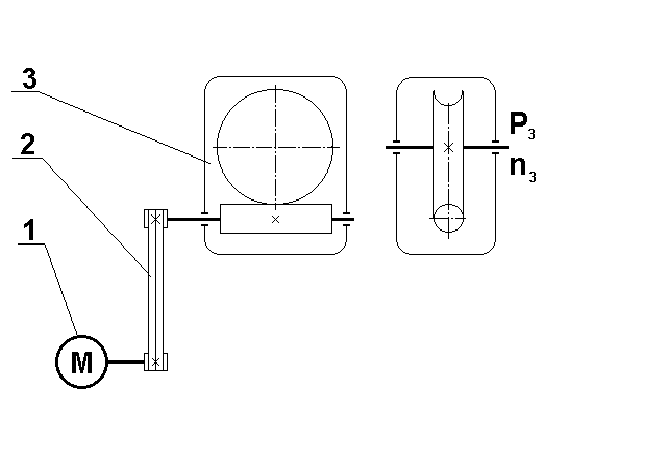

Раздел 2 Расчетная часть 2.1 Выбор электродвигателя, кинематический и силовой расчет Исходные данные: Частота вращения вала барабана:30об/мин Мощность на валу барабана:Р=4.5 кВт Количество передаточных звеньев привода: 2 Количество пар подшипников: 2 Количество валов: 3 Коэффициент учитывающий потери в одной паре подшипников:0.99 Параметры 1-го вала Параметры цилиндрического редуктора Максимальное передаточное число звена Umax = 4 Минимальное передаточное число звена Umin = 2 К.П.Д. звена 0.7 Параметры 2-го вала Параметры червячной передачи. Umax =40 Umin =8 К.П.Д.=0.7 Требуемая мощность электродвигателя: Выбираем асинхронный 132M2 у которого мощность 3 кВт Диапазоны частот вращения вала электродвигателя 480-4800об/мин Величина скольжения: 0.023 Фактическая частота вращения Действительное передаточное число:97.6999 Разбиваем действительное передаточное число между звеньями и получаем Uред = 30 , Uрем=3.26 Вал 1 Передаточное число 1 К.П.Д. 1 Число пар подшипников на валу-0 Частота вращения вала 2931 об/мин Мощность на валу 9.37013912 кВт Вращающий момент на валу 30.54371261 Н*м Вал 2 Передаточное число 3.26 К.П.Д. 0.95 Число пар подшипников на валу 1 Частота вращения вала 900 об/мин Мощность на валу 8.81261539 кВт Вращающий момент на валу 93.55217743 Н*м Вал3 Передаточное число 30 К.П.Д. 0.7 Число пар подшипников на валу 1 Частота вращения вала 30.089об/мин Мощность на валу 4.5 кВт Вращающий момент на валу 1944.9498Н*м
				97		Лист
					ТМ.КП.РЧ.304.000.ПЗ.	4
Изм	Лист	Ном. докум.	Подп.	Дат

2.2 Расчет передачи редуктора Т.к. к проектируемой передаче не предъявляется особых требований принимаем : 1- Материал для червяка среднеуглеродистая конструкционная сталь 45 с термообработкой HRC 45 2- Червячное колесо изготавливаем сборным: венец из бронзы марки А9ЖЗЛ, а центр из серого чугуна СЧ18, ориентируясь на скорость скольжения Vs=5 м/с, выбираем допускаемое контактное напряжение [sн]=155 Н/ммў2 По табл. 4.8 стр. 66 выбираем допускаемое напряжение [s-1F]=75 H/ммў2 ориентируясь на неограниченный срок передачи принимаем коэффициент долговечности K FL=0.543 Допустимое напряжение на изгиб [s F]=40.72 Н/мм`2 Число зубьев z1=1 Число зубьев червячного колеса z2=30 Коэффициент диаметра червяка q=10 Момент на валу червячного колеса M3=1944.95 Н*м Коэффициент нагрузки К=1.2 Межосевое расстояние aw=273.59 мм Уточненное межосевое расстояние aw=273 мм Модуль m=13.679 мм Уточненный модуль 16 мм (по ГОСТу) По ГОСТу принимаем основные параметры червяка (стр.56 таб.4.2): Делительный диаметр червяка d1=128 мм Диаметр вершин витков червяка da1=160мм Диаметр впадин витков червяка df1=89.5999мм Длина нарезной части b1=204.8мм Уточненная длина нарезной части b1=245 мм Максимальная ширина венца b2=120 мм По ГОСТу принимаем основные параметры червячного колеса Делительный диаметр червячного колеса d2=480мм Диаметр вершин зубьев червячного колеса da2=512мм Диаметр впадин зубьев червячного колеса df2=441.6мм Максимальный диаметр червячного колеса d aм2=544мм Угол подъема g (стр.57 таб. 4.3) Рg=5°43ў00І=5.7166° Частота вращения червяка n2=900 об/мин Ю
				97		Лист
					ТМ.КП.РЧ.304.000.ПЗ.	5
Изм	Лист	Ном. докум.	Подп.	Дат

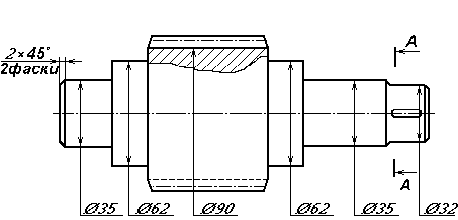

Коэффициент трения f=0.024 (стр.59 таб.4.4) Угол трения p`=1.3 Уточненное значение К.П.Д. редуктора h=0.7726 Выбираем 8-ую степень точности Коэффициент динамической нагрузки Kv=1.4 (стр.65 таб.4.7) Коэффициент диформации червяка q=108 (стр64. Таб.4.6) Вспомогательный коэффициент х»0.6 (стр.65) Расчетное контактное напряжение sн=146.802 Н/мм`2 Вывод: контактная выносливасть обеспечена, т.к. sнsн] Эквивалентное число зубъев zv=30 Коэффициент формы зуба YF=2.1 (стр.63 таб.4.5) Расчетное напряжение на изгиб sF=7.702 Н/мм`2 Вывод: прочность зубьев червячного колеса обеспечена, т.к. sFsF] 2.3 Предварительный расчет валов Вращающий момент на ведущем валу передачи М2=93 Н*м Допустимое касательное напряжение [t ]=20 H/мм`2 Диаметр выходного конца ведущего вала db1=28.598мм Уточненный диаметр выходного конца ведущего вала db2=32мм Вращающей момент на ведомом валу передачи M3 =1944.9 Н*м Диаметр выходного конца ведомого вала db2=78.635 мм Уточненный диаметр db2=80 мм Диаметр ведомого вала под уплотнение: dу2=85 мм Диаметр ведущего вала под уплотнение: dу1 =35 мм Диаметр ведомого вала под подшипник: dn2=85 мм Диаметр ведущего вала под подшипник: dn1=35 мм Диаметр впадин витков червяка df1=90 мм Диаметр технологической ступени ведущего вала: dT1= 62 мм Диаметр под червячное колесо: dp2=90 мм Диаметр буртика ведомого вала: dб=100 мм Ведущий вал:
				97		Лист
					ТМ.КП.РЧ.304.000.ПЗ.	6
Изм	Лист	Ном. докум.	Подп.	Дат

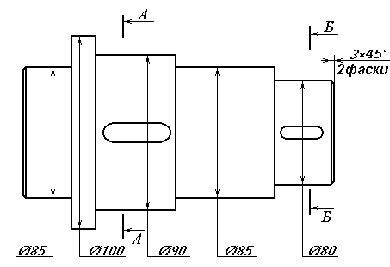

Ведомый вал: 2.4 Расчет ременной передачи Расчетная передоваемая мощность Р=9.37 кВт Синхроннаячастота вращения вала 2931 об/мин Передаточное отношение U=3.26 Скольжение ремня 0.01 Сечение клиновидного ремня (стр.134 рис.7.3) А Вращающий момент Т=30.528 Н*м Диаметр меньшего шкива (стр.132 табл.7.8) 100мм Диаметр большего шкива 322.74 мм Уточненный диаметр большего шкива 355мм Уточненное значение передаточного числа U=3.58 Высоту сечения ремня 8 мм (стр.131 таб. 7.7) Меж осевое растояние 258.25-455 мм Уточненное межосевое растояние 300 мм Расчетная длина ремня L=1368.899 мм Округление по стандарту L=1320 мм Уточненное значение межосевого растояния Ар=299.99999999 мм Угол обхвата меньшего шкива =131.55°
				97		Лист
					ТМ.КП.РЧ.304.000.ПЗ.	7
Изм	Лист	Ном. докум.	Подп.	Дат

Мощнасть, передоваемая одним клиновым ремнем 1.76 Коэффициент учитывающий число ремней в передаче Cz =0.9 (4 - ремня) Коэффициент учитывающий влияние угла обхвата Ca = Коэффициент учитывающий Cz = Коэффициент Cz = Силы деыствующие на цепь: Окружная сила От центробежной силы От провисания Расчетная нагрузка на вал: Коэффициент запаса прочности цепи
