Кропоткинский юридический техникум

Отчет по лабораторным работам

по учебной дисциплине:

«Метрология стандартизации и сертификации»

Выполнил студент группы 310 тд

Понедельченко Роман Владимирович

проверил преподаватель

Чахлов Анатолий Дмитриевич

Кропоткин

2004 г.

                                      ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ ПО МЕТРОЛОГИИ

Программа физического эксперимента состоит в следующем:

1.        Выбор места проведения эксперимента;

2.    Определение названия физического эксперимента и объектов физической величины;

3.        Выбор средства измерения;

4.    Выбор методов измерения;

5.        Поверка средств измерения;

6.    Получение результатов измерения;

7.        Определение условий измерения;

8.        Определения основных погрешностей;

9.        Вывод.

Метрологической сферой проведения эксперимента является получение истинных значений измерений показателей качества электрической энергии в электрических сетях.

Объектами измерения являются:



ü  напряжение постоянного тока;

ü  напряжение переменного тока;

ü  измерение силы постоянного тока;

ü  измерение силы переменного тока;

ü  сопротивление постоянному току;

ü  измерение сопротивлений до 500 кОм;

ü  измерение сопротивлений до 5000 кОм;

ü  измерение параметров транзисторов;

ü  измерение напряжения.

Место проведения эксперимента



Местом проведения физического эксперимента был выбран отдел «Стандартизации и Сертификации» Краснодарского центра (КЦСМ).











Средство измерения

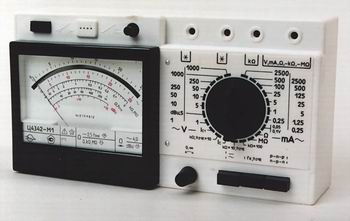

Ц4342-М1 Прибор электроизмерительный многофункциональный



Назначение прибора



Прибор электроизмерительный многофункциональный типа Ц4342-М1 (далее - прибор) с автоматической защитой от электрических перегрузок предназначен для измерения в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте:

-     силы и напряжения постоянного тока;

-    среднеквадратического значения силы и напряжения переменного тока сину-соидальной формы;

-     сопротивления постоянному току;

-     абсолютного уровня сигнала по напряжению переменного тока.

Кроме того, прибор предназначен для проверки работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150 мВт:

-     статистического коэффициента передачи тока в схеме с общим эмиттером h21E  в диапазонах измерения сопротивления постоянному току;

-     обратных токов: коллектора - ICBO, эмиттера - IEBO, коллектор-эмиттер - ICEO при разомкнутом выводе базы и коллектор-эмиттер ICES при короткозамкнутых выводах эмиттера и базы в диапазонах измерения силы постоянного тока.

Прибор может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие прямого воздействия солнечной радиации и отсутствие воздействия атмосферных осадков, ветра, а также песка и пыли наружного воздуха).

Рабочие и климатические условия применения прибора:

-     температура окружающего воздуха от минус 10  до плюс 40 оС;

-     атмосферное давление 84 - 106,7 кПа (630 - 800 мм рт. ст.);

-     относительная влажность воздуха до 80 % при температуре 25 оС.

Методы измерения



Методика выполнения измерений (МВИ) Комбинированного прибора Ц4342-М1 для измерения силы и напряжения постоянного тока в соответствии с ГОСТ Р 8.563-96 «ГСИ. Методика выполнения измерений», введенным 1 июля 1997 года.

Метрологические характеристики



Верхние пределы измерений	Нормальная область частот	Средняя частота нормальной области частот, Гц	Рабочая область частот, Гц
1000 В	45 - 100	72	100 - 200
250 В	45 - 200	122	200 - 500
50 В	45 - 500	272	500 - 10000
1; 5;10 В	45 - 1000	522	1000 - 2000
0,25;1,25;5;25,125, 500, 2500, 5000 мА	45 - 1000	522	1000 - 2000

Технические характеристики



Время успокоения прибора не превышает 4 с. Время установления рабочего режима прибора - непосредственно после включения.

Режим работы прибора - непрерывный. Продолжительность непрерывной работы в течение 16 ч, с перерывом до повторного включения 1 ч. В процессе работы, при необходимости, следует заменять встроенные электрохимические источники тока.

Изоляция между всеми изолированными электрическим цепями и корпусом прибора в нормальных климатических условиях применения выдерживает в течение 1 минуты действие испытательного напряжения переменного тока синусоидальной формы частотой (50  1) Гц, среднеквадратическое значение которого составляет 3 кВ.

Прибор выдерживает длительные перегрузки током или напряжением, равные 120 % от конечного значения диапазонов измерений, в течение 2 ч.

Прибор с защитой от электрических перегрузок при измерении силы и напряжения постоянного и переменного тока выдерживает воздействие кратковременных электрических перегрузок - десяти ударов током или напряжением, величины которых не должны превышать 25-кратных значений от конечного значения диапазонов измерений, но не более 50 А в последовательных и 2 кВ параллельных цепях.

Время включения под перегрузку 5 с с интервалом 20 с.

Цепи питания прибора выдерживают кратковременные перегрузки - 5 ударов напряжением, равным 150 % от верхнего значения нормальной области напряжения источника питания.

Время включения под перегрузку 0,5 с с интервалом 15 с.

При отсутствии источника питания автоматической защиты кратковременные перегрузки  не должны превышать в диапазонах измерений:

-     до 1 А - 5 IК; свыше 1 А - 2 IК;

-     до 100 В - 5UК; свыше 100 В - 2 UК (но не более 2 кВ),

где IК и UК - конечные значения диапазонов измерений силы тока и напряжения.

1. Габаритные размеры прибора 215 х 115 х 90 мм.
2. Масса прибора 0,95 кг.
3. Суммарная масса драгоценных материалов в приборе: серебра - 2,0 г; платины - 0,012 г (растяжка).
4. Суммарная масса цветных металлов в приборе:

-     алюминия и алюминиевых сплавов - 44 г (шильдики, обойма, циферблат);

-     кобальта - 18 г (магнит измерительного механизма и реле автозащиты);

-     меди и сплавов на медной основе - 44 г (обмотки, гнезда, провода).

Функциональные возможности:

1.    Прибор обеспечивает возможность измерения силы и напряжения постоянного тока;

2.    Измеритель обеспечивает измерение действующего значения силы и напряжения переменного
тока практически синусоидальной формы;

3.    Измеритель обеспечивает измерение сопротивления постоянного тока, а также параметров маломощных транзисторов.

Поверка

•     Методика поверки измерителя приведена в документе «Инструкция. Комбинированный прибор Ц4342-М1. Методика поверки».

•     Этот документ устанавливает методы и средства первичной и периодических поверок измерителя.

•     В зависимости от условий эксплуатации рекомендуются следующие межповерочные интервалы: для достижения точности 2 - 1 год; Для достижения наивысшей точности (не ниже 0, 5 %) - 1 месяц в течение первых трех месяцев эксплуатации. Кроме этого, после всех видов климатических испытаний, а также после пребывания в условиях, отличных от нормальных или рабочих, перед использованием должен быть выдержан в нормальных условиях или рабочих условиях не менее 24 часов.
