Реферат: Металлические материалы
Сплавы обладают металлическими свойствами и состоят из двух элементов и более. Элементы, входящие в состав сплавов, называют компонентами.
Компоненты сплавов в процессе затвердевания и последующего охлаждения могут образовывать химические соединения, твердые растворы на базе одного из компонентов или нового химического соединения и механические смеси.
Химические соединения, образующиеся на основании общих химических законов (валентности, ионной связи), могут быть выражены химическими индексами. Обычно химические соединения повышают твердость и хрупкость металлов и, как правило, имеют кристаллическую решетку другого типа, чем у каждого из элементов в отдельности.
Твердые растворы – сплавы, у которых атомы растворимого элемента рассеяны в кристаллической решетке растворителя; растворимый элемент может замещать часть атомов основного металла или внедряться между ними, но без образования молекул определенного состава. В железоуглеродистых сплавах Fe–С атомы углерода внедряются в поры решетки Fe. В отличие от химических соединений состав твердых растворов непостоянен и зависит от температуры и концентрации (проникания одного элемента кристаллической решетки в другой). Кристаллическая решетка твердого раствора сохраняет тип решетки одного из компонентов, который по этому признаку считается растворителем.
Механические смеси (эвтектики, эвтектоиды) – микроскопически малые, тесно перемешанные и связанные между собой компоненты сплава, состоящие из чистых металлов, твердых растворов и химических соединений. Эвтектики образуются из жидкого сплава при охлаждении и характеризуются самой низкой температурой затвердевания смеси, хорошими литейными качествами и высокими механическими свойствами. Эвтектоиды образуются при распаде твердого раствора. Эвтектические и эвтектоидные смеси возникают при определенной концентрации отдельных составляющих и определенной температуре. В сплавах, отличных по составу от эвтектических, при затвердевании в первую очередь выпадает компонент, избыточный по отношению к эвтектическому.
Изменения структуры и свойств сплавов с изменением концентрации и температуры в наглядной форме представлены на диаграммах состояния сплавов. Эти диаграммы не содержат фактора времени и соответствуют условию очень медленного нагрева и охлаждения.
Диаграмма состояния железоуглеродистых сплавов (рис. 5).
Основными структурами, составляющими железоуглеродистые сплавы, являются следующие.
Феррит – твердый раствор углерода в α -Fe. При температуре 723° С предельное содержание углерода 0,02 %. При отсутствии примесей не корродирует.
Цементит – карбид железа Fe3C – химическое соединение, содержащее 6,67 % углерода. Является составной частью эвтектической смеси, а также самостоятельной структурной составляющей. Способен образовывать твердые растворы путем замещения атомами других металлов, неустойчив, распадается при термической обработке. Цементит очень тверд (НВ 800) и хрупок.
Аустенит – твердый раствор углерода в γ –Fe. Атомы углерода внедряются в кристаллическую решетку, причем насыщение может быть различным в зависимости от температуры и примесей. Устойчив только при высокой температуре, а с примесями Mn, Сг – при обычных, даже низких температурах. Твердость аустенита НВ 170...220.

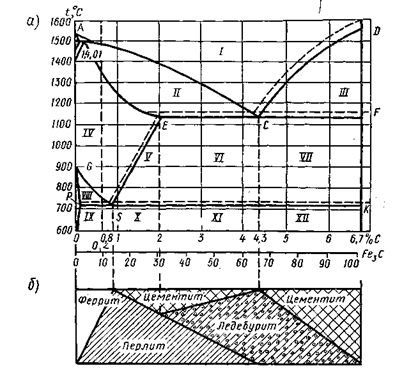

Рис. 5. Диаграмма состояния железоуглеродистых сплавов:
а – диаграмма; I – жидкий сплав; II – жилкий сплав и кристаллы аустенита; III – жидкий сплав и цементит; IV – аустенит; V – цементит и аустенит; VI – аустенит, цементит, ледебурит; VII – цементит и ледебурит; VIII – феррит и аустенит; IX – феррит и перлит; X – цементит и перлит; XI – перлит, цементит; ледебурит; XII – цементит, ледебурит; б – ориентировочные отношения структурные составляющих в различных областях диаграммы.
Перлит – эвтектоидная смесь феррита и цементита, образуется при распаде аустенита при температуре 723° С и содержании углерода 0,83 %. Примеси Si и Мn способствуют образованию перлита и при меньшем содержании углерода. Твердость перлита НВ 160...260. Структура перлита может быть пластинчатой и глобулярной (зернистой).
Ледебурит – эвтектическая смесь аустенита и цементита, образующаяся при 1130° С и содержании углерода 4,3 % Структура неустойчивая: при охлаждении аустенит, входящий в состав ледебурита, распадается на вторичный цементит и перлит. Ледебурит очень тверд (НВ 700) и хрупок.
Графит – мягкая и хрупкая составляющая чугуна, состоящая из разновидностей углерода. Встречается в серых и ковких чугунах.
На диаграмме состояния железоуглеродистых сплавов (рис 5) на оси ординат отложена температура, на оси абсцисс – содержание в сплавах углерода до 6,67 % т.е. до такого количества, при котором образуется химическое соединение Fe3C – цементит. Пунктирными линиями нанесена диаграмма состояния для системы железо – графит, так как возможен распад цементита Fe3С.
Рассматриваемую диаграмму правильнее считать не железоуглеродистой, а железоцементитной, так как свободного углерода в сплавах не содержится. Но так как содержание углерода пропорционально содержанию цементита, то практически удобнее все изменения структуры сплавов связывать с различным содержанием углерода.
Все линии на диаграмме соответствуют критическим точкам, т. е. тем температурам, при которых происходят структурные изменения в сплавах. Критические точки для стали впервые открыл русский ученый-металлург Д.К. Чернов.
Линия ACD – линия начала кристаллизации сплава (линия ликвидуса), линия AECF – линия конца кристаллизации сплава (линия солидуса). Только чистые металлы и эвтектика плавятся и затвердевают при постоянной температуре. Затвердевание всех остальных сплавов происходит постепенно, причем из жидкого сплава сначала выделяется избыточный по отношению к составу эвтектики компонент. Область AESG на диаграмме соответствует аустениту. Линия GS – начало выделения феррита, а линия SE – вторичного цементита. Линия PSK соответствует окончательному распаду аустенита и выделению перлита. В области ниже линии PSK никаких изменений структуры не происходит.
В зависимости от содержания углерода железоуглеродистые сплавы получают следующие названия:
При содержании углерода <0,83 % – доэвтектоидные стали
» » » 0,83% – эвтектоидные стали
» » » 0,83...2% – заэвтектоидные стали
» » » 2,0...4,3% – доэвтектические чугуны
» » » 4,3.. .6,67% – заэвтектические чугуны
С увеличением содержания углерода в железоуглеродистых сплавах меняется и структура, увеличивается содержание цементита и уменьшается количество феррита. Чем больше углерода в сплавах, тем выше твердость, прочность, но ниже их пластические свойства. Механические свойства сплавов зависят также от формы и размера частиц структурных составляющих. Твердость и прочность стали тем выше, чем тоньше и мельче частицы феррита и цементита. [2, стр. 302-308]
В соответствии с местом, занимаемым в периодической системе элементов, различают металлы главных и побочных подгрупп. Металлы главных подгрупп (подгруппы а) называются также непереходными. Эти металлы характеризуются тем, что в их атомах происходит последовательное заполнение s-и p-электронных оболочек. В атомах металлов побочных подгрупп (подгруппы б), называемых переходными, происходит достраивание d- и f-оболочек, в соответствии с чем их делят на d-группу и две f-группы – лантаноиды и актиноиды. В подгруппы а входят 22 металла: Li, Na, К, Rb, Cs, Fr (I a); Be, Mg, Ca, Sr, Ba, Ra (II a); Al, Ga, In, Tl (III a); Ge, Sn, Pb (IV a); Sb, Bi (V a); Po (VI a). В подгруппы б входят: 1) 33 переходных металла d-группы [Сu, Ag, Аи (I б); Zn, Cd, Hg (II б); Sc, Y, La, Ac (III 6); Ti, Zr, Hf, Ku (IV б); V, Nb, Та, элемент с Z = 105 (V б); Сr, Mo, W (VI б); Mn, Тс, Re (VII б); Fe, Co, Ni, Ru, Rh, Pd, Os, Ir, Pt (VIII б)]; 2) 28 металлов f-группы (14 лантаноидов и 14 актиноидов).
Электронная структура атомов некоторых d-элементов имеет ту особенность, что один из электронов внешнего уровня переходит на d-подуровень. Это происходит при достройке этого подуровня до 5 или 10 электронов. Поэтому электронная структура валентных подуровней атомов d-элементов, находящихся в одной подгруппе, не всегда одинакова. Например, Cr и Мо (подгруппа VI б) имеют внешнюю электронную структуру соответственно 3d54s1 и 4d55s1, тогда как у W она 5d46s2. В атоме Pd (подгруппа VIII 6) два внешних электрона «перешли» на соседний валентный подуровень, и для атома Pd наблюдается d10 вместо ожидаемого d8s2.
Металлам присущи многие общие химические свойства, обусловленные слабой связью валентных электронов с ядром атома: образование положительно заряженных ионов (катионов), проявление положительной валентности (окислительного числа), образование основных окислов и гидроокисей, замещение водорода в кислотах и т.д. Металлические свойства элементов можно сравнить, сопоставляя их электроотрицательность [способность атомов в молекулах (в ковалентной связи) притягивать электроны, выражена в условных единицах]; элементу присущи свойства металла тем больше, чем ниже его электроотрицательность (чем сильнее выражен электроположительный характер).
