Реферат: Материалы с памятью формы

Реферат: Материалы с памятью формы

Московский Государственный Университет

им. М.В. Ломоносова

Факультет наук о материалах

Реферат

Тема: «Материалы с памятью формы».

Студента V курса ФНМ

Кареева И.Е.

Москва 2000г.

Содержание





Введение………………………………………………………2

Механизм реализации эффекта памяти формы………...3

Области применения………………………………………..7

Получение сплавов с памятью формы…………………….9

Деградация …………………………………………………..10

Заключение…………………………………………………..11

Список литературы………………………………………..12

Введение.



Материалы с памятью формы (МПФ) были открыты в конце 60-х годов этого века. Уже через 10 лет (конец 70-х - начало 80-х) появляется множество сообщений в научных журналах, описывающих различные возможности их применения. В настоящее время для МПФ  определенны функциональные свойства: одно - и двухсторонний эффект памяти, псевдо- или суперэластичность, высокая заглушающая способность [1].

МПФ уже нашли широкое применение в медицине, в качестве имплантируемых в организм длительно функционирующих материалов. Они проявляют высокие эластичные свойства, способны изменять свою форму при изменении температуры и не разрушаться в условиях знакопеременной нагрузки. Сложный характер фазовых превращений мартенситного типа, происходящий в сплавах на основе никелида титана, ярко проявляется в пористых структурах. Фазовые переходы в таких сплавах характеризуются широким гистерезисом и продолжительным температурным интервалом, в котором материал проявляет эффекты памяти формы и сверхэластичности [12]. Кроме сплавов на основе Ni-Ti, мартенситные превращения существуют например в таких  системах, как Pt-Ti, Pt-Ga, Pt-Al.

В зависимости от температуры мартенситного превращения и механических свойств, сплавы обладающие памятью формы имеют широкий диапазон применения.

Механизм реализации эффекта памяти формы.



Мартенсит.

Мартенсит - структура кристаллических твердых тел, возникающая в результате сдвигового бездиффузионного полиморфного превращения при охлаждении. Назван по имени немецкого металловеда Мартенса (1850 – 1914гг). В результате деформации решетки при этом превращении на поверхности металла появляется рельеф; в объеме же возникают внутренние напряжения, и происходит пластическая деформация, которая и ограничивает рост кристалла. Скорость роста достигает 103 м/с и не зависит от температуры, поэтому скорость образования мартенсита обычно лимитирует зарождение кристаллов. Противодействие внутренних напряжений смещает зарождение кристаллов много ниже точки термодинамического равновесия фаз и может остановить превращения при постоянной температуре; в связи с этим количество возникшего мартенсита обычно растет с увеличением переохлаждения. Поскольку упругая энергия должна быть минимальной, кристаллы мартенсита принимают форму пластин. Внутренние напряжения снимаются также пластической деформацией, поэтому кристалл содержит много дислокаций (до 1012см-2), либо разбит на двойники толщиной 100 – 1000 Å. Внутризеренные границы и дислокации упрочняют мартенсит. Мартенсит – типичный продукт низкотемпературных полиморфных превращений в чистых металлах (Fe, Co, Ti, Zr, Li и другие), в твердых растворах на их основе, в интерметаллидах (CuZn, Cu3Al, NiTi, V3Si, AuCd).

Мартенситные превращения.

Для интерметаллидов Ni-Ti с составом, близким к эвтектическому, характерен переход от кубической (аустенитной фазы) к моноклинной (мартенситной) фазе при комнатной температуре. Такие превращения обычно происходят в сплавах при высоких напряжениях, но в результате наличия эффекта памяти или суперэластичности превращения могут происходить и при низких напряжениях. Аустенитные Ni-Ti сплавы проявляют суперэластичное поведение при механических нагрузках и растяжении (8%), вызванное мартенситным превращением. При разгрузке, мартенсит становится не стабильным и переходит в аустенит, с компенсацией всех макроскопических напряжений.[6].

Мартенситное превращение – полиморфное превращение, при котором изменение  взаимного расположения составляющих кристалл атомов происходит путем их упорядоченного перемещения, причем относительные смещения соседних атомов малы по сравнению с междуатомным расстоянием. Перестройка кристаллической решетки в микрообластях обычно сводится к деформации ее ячейки, и конечная фаза мартенситного превращения – однородно деформированная исходная фаза. Величина деформации мала (~1-10%) и соответственно мал, по сравнению с энергией связи в кристалле, энергетический барьер, препятствующий однородному переходу исходной фазы в конечную. Необходимое условие мартенситного превращения, которое развивается путем образования и роста областей более стабильной фазы в метастабильной, сохранение упорядоченного контакта между фазами. Упорядоченное строение межфазных границ при малости барьера для однородного фазового перехода обеспечивает их малую энергию и высокую подвижность. Как следствие, избыточная энергия, необходимая для зарождения кристаллов новой фазы (мартенситных кристаллов), мала и при некотором отклонении от равновесия фаз становится сопоставимой с энергией дефектов, присутствующих в исходной фазе. Поэтому зарождение мартенситных кристаллов происходит с большей скоростью и может не требовать тепловых флуктуаций. Существенную роль при мартенситном превращении играют внутренние напряжения, возникающие из-за упругого приспособления кристаллических решеток, сопрягающихся по границам фаз. Поля упругих напряжений приводят к смещению точки равновесия взаимодействующих фаз относительно положения истинного термодинамического равновесия для изолированных, неискаженных фаз; соответственно, температура начала мартенситного превращения может значительно отличаться от температуры истинного равновесия. Стремление к минимуму упругой энергии напряжений определяет морфологию, внутреннюю структуру и взаимное расположение мартенситных кристаллов. Новая фаза образуется в форме тонких пластинок, определенным образом ориентированных относительно кристаллографических осей. Пластинки, как правило, не являются монокристаллами, а представляют собой пакеты плоскопараллельных доменов – областей новой фазы, различающихся ориентировкой кристаллической решетки (двойники). Интерференция полей напряжения от различных доменов приводит к их частичному уничтожению. Дальнейшее уменьшение упругих полей достигается образованием ансамблей из закономерно расположенных пластин.  То есть в результате мартенситного превращения образуется поликристаллическая фаза со своеобразным иерархическим порядком (ансамбли – пластины – домены) в расположении структурных составляющих. Рост внутренних напряжений в процессе мартенситного превращения в определенных условиях приводит к установлению двухфазного термоупругого равновесия, Которое обратимо смещается при изменении внешних условий: под действием механических нагрузок или при изменении температуры размеры отдельных кристаллов и их число изменяются. Мартенситные превращения обнаружены во многих кристаллических материалах: чистых металлах, многочисленных сплавах, ионных, ковалентных и молекулярных кристаллах.

Большие перспективы обратимого формоизменения при мартенситном превращении (создание сверхупругих сплавов, восстанавливающий первоначальную форму при нагреве после пластической деформации – эффект памяти), а так же связь мартенситного превращения с появлением сверхпроводящих свойств в некоторых металлах. Мартенситные превращения составляют основу многочисленных структурных превращений, благодаря которым с помощью термической и механической обработке осуществляется направленное изменение свойств кристаллических материалов.

Особенности пористых сплавов никелида титана.

Наличие широкой температурной области мартенситного превращения в пористом никелиде титана по сравнению с литым находит отражение на температурных кривых электросопротивления. Показано, что мартенситный переход  является неполным в пористых сплавах  и проходит в более широком температурном интервале, чем в литых сплавах. Таким образом, важной особенностью пористого никелида титана по сравнению с беспористым (литым) сплавом того же состава является широкий температурный интервал фазовых превращений. Он составляет примерно 250 0 C, т. е. значительно превышает интервал (30-400С) превращений литого сплава. Увеличение температурного интервала фазовых превращений обусловлено структурой пористого никелида титана. Существенным является также размерный фактор, поскольку мартенситное превращение в тонких перемычках и массивных областях проявляются по разному. Действие этих факторов приводит к тому, что фазовые превращения в пористых материалах на основе никелида титана начинаются в различных областях при разных температурах, вытягивая гистерезис вдоль оси температур, соответственно расширяя температурные интервалы превращений и интервалы проявления эффектов памяти формы и сверхэластичности в пористых сплавах на основе никелида титана.

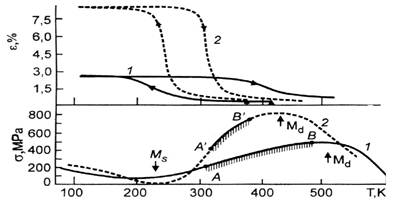

Рис.1 Температурные зависимости эффекта обратимой памяти и предела текучести в пористом (1) и литом (2) сплавах на основе никелида титана.

На рис.1 представлен эффект памяти формы в пористом и литом сплавах. В пористом сплаве эффект памяти формы проявляется в более широком температурном интервале, чем в литом, и остаточная пластическая деформация в пористом материале имеет более значительную величину (на рис.1), чем в литом. В литом никелиде титана происходит практически полное (до 100%) восстановление формы после деформирования на 6 - 8% и последующего нагрева выше температурного интервала МП (рис.1). При увеличении степени деформации литого никелида титана образуются дислокационные дефекты, которые в отличие от мартенситных превращений необратимы. Стадия обратимой деформации по мартенситному механизму сменяется стадией необратимой пластической деформации. Даже при малых нагрузках возникают участки, в которых величина упругой деформации превышает предельную. В противоположность в пористых сплавах даже при минимальных деформациях степень восстановления формы не превышает 85%. Степень восстановления формы зависит от пористости, распределения пор по размерам, уровня напряжений мартенситного сдвига, т.е. связана с особенностями деформирования пористых тел. Анализ деформационных зависимостей никелида титана с различной пористостью показывает, что предел текучести сплава уменьшается с увеличением пористости.

Страницы: 1, 2
