Реферат: Генераторные установки переменного тока

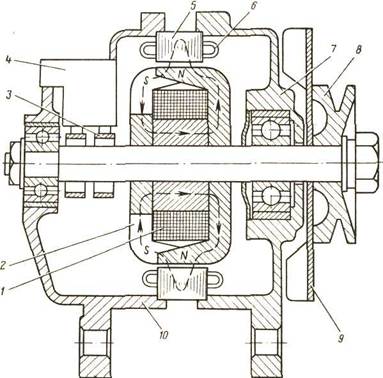

Рис. 3. Схема устройства автомобильного генератора переменного тока: 1 - обмотка возбуждения; 2 - клювообразные полюса; 3 - контактные кольца; 4 - щеткодержатешь; 5 - статор; 6 – трехфахзная обмотка статора; 7 – крышка со стороны привода; 8 – шкив; 9 – вентилятор; 10 – крышка со стороны контактных колец

При соединении в двойную «звезду» каждая фаза состоит из двух параллельных ветвей, в каждой ветви по три непрерывно намотанных катушки (рис. 7).

С целью уменьшения размеров лобовых частей катушек и, сле­довательно, уменьшения габаритов генератора иногда использу­ют обмотку, в которой каждую        катушку делят на две части (на­мотка «в развал») и укладывают, как показано на рис. 8.

Вместо того чтобы, например, полное число   витков первой катушки первой фазы наматывать в пазы 1—4, а второй — в пазы 7—10, наматывают в пазы 1—4 только половину витков первой катушки. Затем в пазы 4—7 наматывают вторую половину вит­ков первой катушки в обратном направлении и т.д. (рис. 8). При таком способе намотки торцевые части катушек 1—4 и 4—7 бу­дут иметь только половинное число витков и будут, следователь­но, иметь меньший размер («вылет») в осевом направлении. Та­ким же образом наматывают катушки остальных фаз.

На рис. 8 более детально показана намотка катушек только первой фазы.

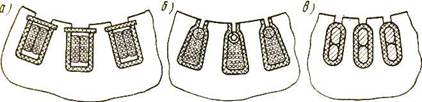

Рис. 4. Форма пазов статора:

а — открытая; б — полузакрытая; в — полузакрытая при одновитковых катушках

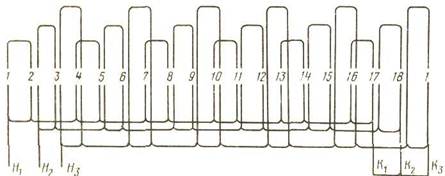

Рис. 5. Схема обмотки статора при соединении фаз в звезду и числе пазов 18:

Н1, Н2 Н3 — начала фаз;

К1 K2, K2 — концы фаз

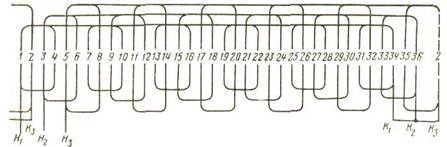

Рис. 6. Схема обмотки статора при соединении фаз в звезду и числе пазов 36:

Н1, H2 Н3 — начала фаз;

K1 К2. К3 — концы фаз

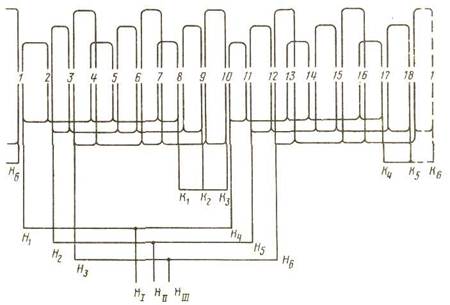

Рис. 7. Схема соединений обмоток фаз статора в двойную звезду (число па­зов 18): Н1 H2, Н3 К1 K2 К3 — начала и концы фаз первой звезды; Н4 Н5. Н6: К4, K5,К6 — начала и концы фаз второй звезды;
HI , HII ,HIII – выводы фаз обмоток статора

Чтобы не усложнять чертежа, половины катушек остальных двух фаз условно показаны слитными боковыми сторонами, хотя все они наматываются таким же образом, как описано выше для первой фазы. Фазы обмотки, изображенной на рис. 8, соединены в двойную звезду.

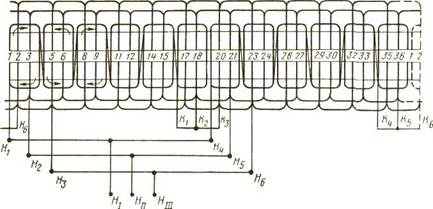

Рис. 8. Схема соединений обмоток статора в двойную звезду  с намоткой «в развал» (число пазов 36):

Н1, Н2, Н3; К1 К2, К3 — начало и концы фаз первой звезды;

Н4 Н5, Н6. К4, К5, К6 — начало и концы фаз второй звезды;

НI ,HII , HIII — выводы фаз обмоток статора

У некоторых генераторов размещают в статоре две самостоя­тельные трехфазные обмотки, соединенные в звезду и имеющие различное число витков или различное сечение провода. В каче­стве примера на рис. 9 показана схема соединений такого гене­ратора. Обмотка статора 2 имеет большее число витков провода меньшего сечения, чем обмотка 3, которая, наоборот, имеет мень­ше витков более толстого провода. Обе обмотки   присоединены каждая к своему комплекту вентилей выпрямительного устрой­ства 4, все вентили которого имеют общие выводы «+» и «—». В остальном схема соединения генератора с регулятором напря­жения РН и батареей 5 — обычного типа.

Такая конструкция позволяет обеспечить достаточно большую мощность генератора на большой скорости движения автомобиля и в то же время сохранить малую частоту вращения начала от­дачи, необходимую при городской езде.

При работе автомобиля в городе, при малой частоте враще­ния коленчатого вала двигателя в генераторе работает обмотка 2 с большим числом витков и питает через выпрямитель 4 аккуму­ляторную батарею 5. При движении автомобиля с большой ско­ростью на загородных дорогах вступает в работу обмотка 3 и те­перь к потребителям поступает ток от двух обмоток, различный по величине: от обмотки 2 (примерно 1/3) и от обмотки 3 (пример­но 2/3 общей величины). На рис. 9 справа показаны характери­стики тока, отдаваемого отдельно обмотками 2 и 3, а также при совместном действии обеих обмоток в зависимости   от частоты вращения генератора.

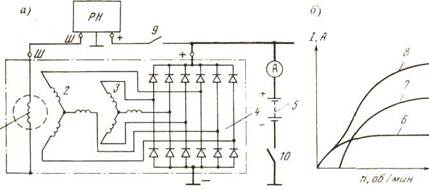

Рис. 9. Схема соединений генераторной установки с двумя автономными об­мотками фаз статора (а) и характеристики генератора (б):

1 — обмотка возбуждения генератора; 2 — первая трехфазная обмотка статора; 3 — вто­рая трехфазная обмотка статора; 4 — выпрямительное устройсгво;   5 — аккумуляторная батарея; 6 — токоскоростная характеристика обмотки 2: 7 — токоскоростная характеристи­ка обмотки 3; 8 — токоскоростная характеристика обеих обмоток генератора; 9 — выключатель  зажигания; 10 — выключатель

Крышки 7 и 10 генератора (см. рис. 3) отливают из алюми­ниевого сплава методом литья в кокиль или под давлением. По­садочные места под шариковые подшипники и отверстия в крон­штейнах крышек, как правило, армируют чугунными или сталь­ными втулками. Некоторые типы генераторов этой армировки не имеют.

Пластмассовый щеткодержатель 4 (рис. 3) с щетками распо­ложен на крышке со стороны контактных колец. В случае приме­нения интегрального регулятора напряжения, встроенного в ге­нератор, его располагают на щеткодержателе. Крышки имеют от­верстия (не показанные на рис. 3) для проточной вентиляции в осевом направлении. Вентилятор 9 имеет два конструктивных исполнения. У некоторых типов генераторов вентилятор состоит из крыльчатки и поддона, соединенных между собой точечной сваркой, у некоторых из одной крыльчатки. Шкив 8 чугунный литой или стальной штампованный. Вентилятор и шкив соеди­няются с валом при помощи шпонки.

В большинстве типов автомобильных генераторов переменного тока, в том числе во всех отечественных конструкциях, выпрями­тельное устройство рассчитано на двухполупериодное выпрямле­ние трехфазного тока, и имеет, следовательно, шесть вентилей.

Выпрямительные устройства имеют два исполнения: в виде единого конструктивного узла с вентилями, размещенными не­посредственно в теплоотводящих элементах пластмассового осно­вания, или в виде отдельных вентилей, запрессованных в теплоотводящие пластины. Для обеспечения интенсивного охлаждения выпрямительные устройства монтируют   в крышке со стороны контактных колец.

Генератор с встроенным кремниевым   выпрямителем имеет два изолированных от корпуса выводных зажима: зажим <+ > для подключения генератора к аккумуляторной батарее и на­грузке и зажим Ш для соединения обмотки возбуждения генера­тора с регулирующим устройством. Третьим (минусовым) зажи­мом является винт М (масса), служащий для соединения корпу­са генератора с шасси (массой) автомобиля.

2. Принцип работы генератора

Автомобильные генераторы переменного тока относятся   к синхронным электрическим машинам, потому что частота вра­щения ротора и частота наводимой в обмотках статора э.д.с. же­стко связаны между собой отношением:

 , где f - частота переменного тока, Гц; р — число пар полюсов генератора; п — частота вращения ротора, об/мин.

Важной характеристикой об­мотки статора является число пазов на полюс и фазу, равное , где Z — общее число пазов на статоре;  2р — число полюсов генератора; т — число фаз ге­нератора.

В отечественных автомобиль­ных генераторах применяются трехфазные обмотки с числом пазов на полюс и фазу q, рав­ным 0, 5; 1 и 2.

Рис. 10. Магнитная система генера­тора: 1 — втулка; 2 - обмотка возбуждения: 3 — полюсные наконечники (клювы) од ной (северной) полярности; 4 — полюс­ные наконечники (клювы) другой (юж­ной) полярности;  5 — статор; 6 — об­мотка статора; 7 — основной магнитный поток; 8 — магнитный поток рассеяния

Катушки обмотки статора в большинстве случаев имеют по нескольку витков, но на схемах обмотки   (см. рис. 5, 6, 7, 8) они, как правило, условно изо­бражаются одновитковыми, так как схема   соединения   кату­шек друг с другом не зависит от числа витков в катушке.

Электродвижущая сила в фазных обмотках генератора возни­кает при пересечении проводников обмотки статора магнитным потоком, созданным обмоткой возбуждения. При замыкании вы­ключателя зажигания ток от аккумуляторной батареи поступает в обмотку возбуждения генератора. Вокруг обмотки возбужде­ния 2 возникает магнитный поток (рис. 10), рабочая часть 7 ко­торого проходит через втулку 1 и вал, распределяется по клювообразным полюсам 3 одной полярности N, выходит из полюсов этой полярности, пересекает воздушный зазор между ротором и статором, проходит по зубцам и спинке статора 5, еще раз пере­секает воздушный зазор, входит в клювообразные полюса 4 дру­гой полярности S и замыкается через эти полюса опять на втулку 1 и вал. Часть магнитного потока, созданного обмоткой возбуж­дения, замыкается по воздуху мимо статора, не охватывая про­вода его обмотки. Эта часть магнитного потока 8 называется магнитным потоком рассеяния и в наведении электродвижущей силы в обмотке статора 6 не участвует.
