Курсовая работа: Преобразователь разности давлений Сапфир-22ДД

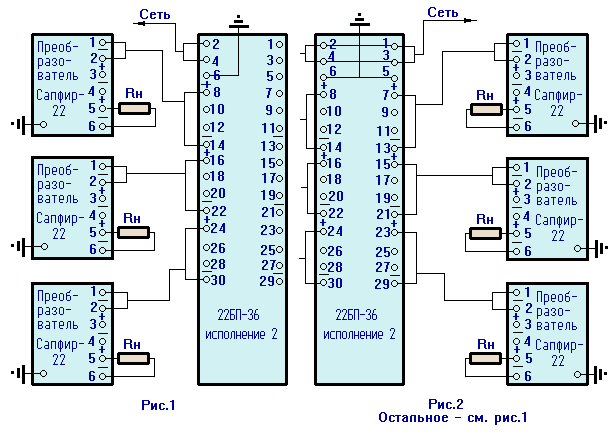

Для преобразования напряжения переменного тока 220 V с частотой 50 Hz в напряжение постоянного тока 36 V рекомендуется использовать блок питания 22БП-36.
При использовании преобразователя с выходным сигналом 4 и 20 mA совместно с блоком извлечения корня БИК-1 питание преобразователя осуществляется от БИК-1. Питание БИК-1осуществляется переменным током напряжением 220 V частотой 50 Hz.
Нагрузочное сопротивление, кОм:
от 0,2 до 2,5- для преобразователей с предельными значениями выходного сигнала 0 и 5 mA при напряжении питания 36 V;
от 0,1 до 1,0- для преобразователей с предельными значениями выходного сигнала 0 и 20 или 4 и 20 mA при напряжении питания 36 V;
RH- для преобразователей с предельными значениями выходного сигнала 4 и 20 mA при напряжении питания в диапазоне от 15 до 42 V.
Преобразователи предназначены для работы при барометрическом давлении от 84,0 до 106,7 kPa.
Преобразователи исполнений УХЛ и У устойчивы к воздействию относительной влажности окружающего воздуха 95% при температуре 350С и более низких температурах, без конденсации влаги. Преобразователи исполнения Т устойчивы к воздействию относительной влажности окружающего воздуха 100% при температуре 350С с конденсацией влаги.
Степень защиты преобразователей от воздействия пыли и воды – 1З54 по ГОСТ 14254-80.
По устойчивости к воздействию вибрации преобразователи относятся к группе исполнения N3 по ГОСТ 12997-84.
Дополнительная погрешность, вызванная воздействием вибрации во всем диапазоне частот, выраженная в процентах от диапазона изменения выходного сигнала, не должна превышать:
1,5 – для диапазона
измерений менее 2,5 kPa;
0,6 – для диапазонов
измерений от 2,5 kPa;
0,4 – для диапазонов
измерений 10 kPa и более.
Амплитуда
пульсации выходного сигнала, имеющей частоту в пределах полосы пропускания
преобразователя не превышает 0,6% диапазона изменения выходного сигнала.
Изменение значения выходного сигнала преобразователей, вызванное изменением нагрузочного сопротивления от 100 Ом до 1000 Ом или от 200 Ом до 2500 Ом, соответственно у преобразователей с верхним предельным значением выходного сигнала 20 mA или 5 mA не превышает 0,25% диапазона изменения выходного сигнала.
Преобразователи имеют устройство, позволяющее перенастраивать их на любой из пределов измерений, предусмотренных для данной модели, а также перенастраивать их на смещенный диапазон измерений с установкой начального предельного значения выходного сигнала при значении измеряемого параметра в пределях:
от разрежения Pmax до избыточного давления 0,84 Pmax – для преобразователей моделей 2410, 2420, 2430, 2434;
от разрежения 0,1 Mpa до избыточного давления 0,84 Pmax – для остальных моделей;
где Pmax – максимальное значение верхнего предела измерений модели.
Пульсация выходного сигнала нормируется при нагрузочных сопротивлениях:
1 кОм – для выходного сигнала с предельными значениями 0 и 5 mA;
250 Ом – для выходного сигнала с предельными значениями 0 и 20 mA или 4 и 20 mA.
Средняя наработка на отказ преобразователей не менее 100000 часов.
Полный средний срок службы не менее 12 лет; при воздействии сред, содержащих сероводород до 6% - не менее 8 лет; до 25% - не менее 3 лет.
| Измеряемый параметр, тип преобразователя | Модель | Верхний предел измерений | Предельно допустимое рабочее избыточное давление | Предел допускаемой основной погрешности ±g, % | |
| кПа | мПа | мПа | |||
|
ДД Разность давлений |
2410 | 0,16 | 4,0 | 0,5 | |
| 0,25 | 0,5 | ||||
| 0,4 | 0,25; 0,5 | ||||
| 0,63 | 0,25; 0,5 | ||||
| 1,0 | 0,25; 0,5 | ||||
| 1,6 | 0,25; 0,5 | ||||
| 2420 | 1,0 |
4,0 10,0 |
0,5 | ||
| 1,6 | 0,5 | ||||
| 2,5 | 0,25; 0,5 | ||||
| 4,0 | 0,25; 0,5 | ||||
| 6,3 | 0,2; 0,25; 0,5 | ||||
| 10,0 | 0,2; 0,25; 0,5 | ||||
| 2430 | 4,0 |
16 25 |
0,25; 0,5 | ||
| 6,3 | 0,25; 0,5 | ||||
| 10 | 0,25; 0,5 | ||||
| 16 | 0,2; 0,25; 0,5 | ||||
| 25 | 0,15; 0,2; 0,25; 0,5 | ||||
| 40 | 0,1; 0,15; 0,2; 0,25; 0,5 | ||||
| 2434 | 4,0 | 40 | 0,25; 0,5 | ||
| 6,3 | 0,25; 0,5 | ||||
| 10 | 0,25; 0,5 | ||||
| 16 | 0,2; 0,25; 0,5 | ||||
| 25 | 0,15; 0,2; 0,25; 0,5 | ||||
| 40 | 0,1; 0,15; 0,2; 0,25; 0,5 | ||||
| 2440 | 25 |
16 25 |
0,25; 0,5 | ||
| 40 | 0,25; 0,5 | ||||
| 63 | 0,25; 0,5 | ||||
| 100 | 0,2; 0,25; 0,5 | ||||
| 160 | 0,15; 0,2; 0,25; 0,5 | ||||
| 250 | 0,1; 0,15; 0,2; 0,25; 0,5 | ||||
| 2444 | 25 | 40 | 0,25; 0,5 | ||
| 40 | 0,25; 0,5 | ||||
| 63 | 0,25; 0,5 | ||||
| 100 | 0,2; 0,25; 0,5 | ||||
| 160 | 0,15; 0,2; 0,25; 0,5 | ||||
| 250 | 0,1; 0,15; 0,2; 0,25; 0,5 | ||||
| 2450 | 0,25 |
16 25 |
0,25; 0,5 | ||
| 0,4 | 0,25; 0,5 | ||||
| 0,63 | 0,2; 0,25; 0,5 | ||||
| 1,0 | 0,2; 0,25; 0,5 | ||||
| 1,6 | 0,2; 0,25; 0,5 | ||||
| 2,5 | 0,2; 0,25; 0,5 | ||||
| 2460 | 1,6 | 25 | 0,25; 0,5 | ||
| 2,5 | 0,25; 0,5 | ||||
| 4 | 0,2; 0,25; 0,5 | ||||
| 6,3 | 0,2; 0,25; 0,5 | ||||
| 10 | 0,2; 0,25; 0,5 | ||||
| 16 | 0,2; 0,25; 0,5 | ||||
4 .Устройство и работа прибора.
