|сегмент I RS-T i



Рисунок 11. Формирование сегмента RS— Т в период полного охвата возбуждением желудочка.

Если в последнем случае направления перемещения волн реполяризации и деполяризации совпадают, то в целом сердце в норме они направлены в противоположные стороны: деполяризация происходит от эндокарда к эпикарду, а реполяризация - от эпикарда к эндокарду. Это обусловлено тем, что длительность ТМПД в субэпикардиальных отделах желудочков на 0,03-0,04 с меньше, чем в субэндокардиальных участках, и процесс реполяризации раньше начнется именно в субэпикардиальных отделах. Поскольку во время реполяризации эти отделы приобретают положительный заряд, а субэндокардиальные отделы еще возбуждены, т. е. заряжены отрицательно, ориентация векторов единого сердечного диполя (от отрицательного к положительному полюсу) окажется такой же, как и в период деполяризации (от эндокарда к эпикарду), и электроды, установленные на поверхности, будут фиксировать преимущественно положительное отклонение - положительный зубец Т.

Хорошо зная последовательность охвата возбуждением желудочков, а также общие закономерности формирования желудочковых комплексов ЭКГ, можно определить конфигурацию ЭКГ при любом расположении исследующих активных электродов. Наоборот, используя анализ известных ЭКГ в различных отведениях, можно описать величину и направление отдельных моментных векторов, среднего результирующего вектора - ЭДС сердца и соответственно ход возбуждения и реполяризации миокарда. Это и есть так называемый векторный принцип анализа ЭКГ, которым мы вскоре воспользуемся.

2.4  МЕТОДИКА  РЕГИСТРАЦИИ  ЭЛЕКТРОКАРДИОГРАММЫ

Электрокардиографы - приборы, регистрирующие изменение разности потенциалов между двумя точками в электрическом поле сердца (например, на поверхности тела) во время его возбуждения.

Современные электрокардиографы отличаются высоким техниче­ским совершенством и позволяют осуществить как одноканальную, так и многоканальную запись ЭКГ.

В последнем случае синхронно регистрируются несколько различных электрокардиографических отведений (от 2 до 6 - 8), что значительно сокращает время исследования и дает возможность получить более точную информацию об электрическом поле сердца. Электрокардиографы состоят

из входного устройства, усилителя биопотенциалов и регистрирующего устройства. Разность потенциалов, возникающая на поверхности тела при возбуждении сердца, регистрируется с помощью системы металлических электродов, укрепленных на различных участках тела резиновыми ремнями или грушами. Через входные провода, маркированные различным цветом, электрический сигнал подается на коммутатор, а затем на вход усилителя, состоящего из катодных ламп, триодов или интегральных схем.

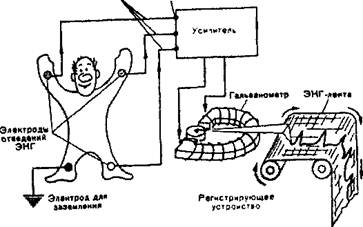

Рисунок 12. Устройство электрокардиографа.

Малое напряжение, воспринимаемое электродами и не превышающее 1— 3 mV, усиливается во много раз и подается в регистрирующее устройство прибора. Здесь электрические колебания преобразуются в механические смещения якоря электромагнита и тем или иным способом записываются на специальной движущейся бумажной ленте. В настоящее время чаще всего используют непосредственную механическую регистрацию этих перемещений якоря электромагнита с помощью очень легкого (малоинерционного) писчика, к которому подводятся чернила. В этом случае запись проводится обычно на электрокардиографической бу­мажной ленте, напоминающей миллиметровку. В некоторых электрокардиографах осуществляется так называемая тепловая запись ЭКГ с помощью писчика, который нагревается и как бы «выжигает» соответствующую кривую на специальной тепловой бумаге.

Наконец, существуют такие электрокардиографы капиллярного типа (мингографы), в которых запись ЭКГ осуществляется с помощью тонкой струи разбрызгивающихся чернил.

Независимо от технической конструкции каждый электрокардиограф имеет устройство для регулировки и контроля усиления. Для этого на усилитель подается стандартное калибровочное напряжение, равное 1 mV. Усиление электрокардиографа обычно устанавливается таким образом, чтобы это напряжение вызывало отклонение регистрирующей системы на 10 мм. Такая калибровка усиления позволяет сравнивать между собой ЭКГ, зарегистрированные у пациента, в разное время и (или) разными приборами.

Рисунок 13. ЭКГ, зарегистрированные со скоростью 50 мм-с ' (а)

и   25   мм - с '   (б).   В   начале   каждой   кривой   показан контрольный милливольт.

Лентопротяжные механизмы во всех современных электрокардиографах обеспечивают движение бумаги с различной скоростью: 25, 50,100 мм-с"1 и т. д. В зависимости от выбранной скорости движения бумаги изменяется форма регистрирующей кривой: ЭКГ записывается либо растянутой, либо более сжатой. Чаще всего в практической электрокардиологии скорость регистрации ЭКГ составляет 50 мм"1.

Электрокардиографы должны устанавливаться в сухом помещении при температуре не ниже 10°С  и не выше 30°С. Во время работы электрокардиограф, а также металлическая кровать или экранирующая сетка, на которой лежит пациент, должны быть заземлены.

ЭЛЕКТРОКАРДИОГРАФИЧЕСКИЕ ОТВЕДЕНИЯ

Изменения разности потенциалов на поверхности тела, возникающие во время работы сердца, записываются с помощью различных систем отведений ЭКГ. Каждое отведение регистрирует разность потенциалов, существующую между двумя определенными точками электрического поля сердца, в которых установлены электроды. Таким образом, различные электрокардиографические отведения отличаются между собой прежде всего участками тела, от которых отводится разность потенциалов.

Электроды, установленные в каждой из выбранных точек на поверхности тела, подключаются к гальванометру электрокардиографа. Один из электродов присоединяют к положительному полюсу гальванометра (это положительный, или активный, электрод отведения), второй электрод - к его отрицательному полюсу (отрицательный электрод отведения).

-III

-I

+I

-II

эдс

эдс

эдс

-II

-III

Рисунок 14. Треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведени

В настоящее время в клинической практике наиболее широко используют 12 отведений ЭКГ, запись которых является обязательной при каждом электрокардиографическом обследовании больного: 3 стандартных отведения, 3 усиленных однополюсных отведения от конечностей и 6 грудных отведений.

Стандартные отведения

Стандартные двухполюсные отведения, предложенные в 1913 г. Эйнтховеном, фиксируют разность потенциалов между двумя точками электрического поля, удаленными от сердца и расположенными во фронтальной плоскости - на конечностях. Для записи этих отведений электроды накладывают на правой руке (красная маркировка), левой руке (желтая маркировка) и на левой ноге (зеленая маркировка).

Эти электроды попарно подключаются к электрокардиографу для регистрации каждого из трех стандартных отведений. Четвертый электрод устанавливается на правую ногу для подключения заземляющего провода (черная маркировка).

Стандартные отведения от конечностей регистрируют при следующем попарном подключении электродов

I отведение - левая рука (+) и правая рука (-);

II отведение - левая рука (+) и правая рука (-);

III отведение - левая нога (+) и левая рука (-).

Знаками (+) и (-) здесь обозначено соответствующее подключение электродов к положительному или отрицательному полюсам гальванометра, т. е. указаны положительный и отрицательный полюс каждого отведения.
