Министерство образования Российской Федерации

Российский химико-технологический университет

им. Д. И. Менделеева

Новомосковский институт

Факультет: Промышленная энергетика

Кафедра: Промышленная теплоэнергетика

Реферат

Тема: “ЖК мониторы”

Студент:                                                                                                 Белаш А. Н.

Шифр:                                                                                                              100700

Группа:                                                                                                            ПТЭ-02

Преподаватель:                                                                                Гольцев Ю. Т.

Новомосковск 2004 г.







Содержание

1.   Введение ………………………………………………………………………………..3

2.   Идеальный плоский дисплей  ……………………………………………..3

3.   Принцип действия TFT-LCD дисплеев……………………………………6

4.   Классификация TFT-LCD дисплеев……………………………………….8

5.   Углы обзора TFT-LCD дисплеев  …………………………………………10

6.   Яркость ЖК-монитора ……………………………………………………..10

7.   Плюсы TFT-LCD мониторов ……………………………………..……….11

8.   Минусы  TFT-LCD мониторов……………………………………….……11

9.   Альтернатива TFT-LCD мониторов…………………………………….…12

10.      Заключение........................................................................………………….12

11.                                                                                                                               СПИСОК ЛИТЕРАТУРЫ …………………………………………………13















































1. Введение

Cуществование жидких кристаллов было установлено очень давно, почти столетие тому назад, а именно в 1888 году.

Первым, кто обнаружил жидкие кристаллы, был авст­рийский ученый-ботаник Рейнитцер. Исследуя новое син­тезированное им вещество холестерилбензоат, он обна­ружил, что при температуре 145° С кристаллы этого ве­щества плавятся, образуя мутную сильно рассеивающую свет жидкость. При продолжении нагрева по достижении температуры 179°С жидкость просветляется, т. е. начина­ет вести себя в оптическом отношении, как обычная жидкость, например вода. Неожиданные свойства холе-стерилбензоат обнаруживал в мутной фазе Рассматри­вая эту фазу под поляризационным микроскопом, Рей­нитцер обнаружил, что она обладает двупреломлением. Это означает, что показатель преломления света, т. е скорость света е этой фазе, зависит от поляризации.

Жидкий кристалл – это специфическое агрегатное со­стояние вещества, в котором оно проявляет одновре­менно свойства кристалла и жидкости. Сразу надо огово­риться, что далеко не все вещества могут находиться в жидкокристаллическом состоянии. Большинство веществ может находиться только в трех, всем хорошо известных агрегатных состояниях: твердом или кристаллическом, жидком и газообразном.   Оказывается,   некоторые органические вещества, обладающие сложными молеку­лами, кроме трех названных состояний, могут образовы­вать четвертое агрегатное состояние — жидкокристалли­ческое.  Это состояние осуществляется при плавлении кристаллов некоторых веществ. При их плавлении обра­зуется жидкокристаллическая фаза,  отличающаяся от обычных жидкостей. Эта фаза существует в интервале от температуры плавления кристалла до некоторой более высокой температуры, при нагреве до которой жидкий кристалл переходит в обычную жидкость. Чем же жидкий кристалл  отличается от жидкости и обычного кристалла и чем похож на них? Подобно обычной жидкости, жидкий кристалл обладает текучестью и принимает форму сосуда, в который он помещен. Этим он отличается от известных всем кристаллов. Однако, несмотря на это свойство, объединяющее его с жид­костью, он обладает свойством, характерным для кри­сталлов. Это — упорядочение в пространстве молекул, образующих кристалл. Правда, это упорядочение не та­кое полное, как в обычных кристаллах, но, тем не менее, оно существенно влияет на свойства жидких кристаллов, чем и отличает их от обычных жидкостей. Неполное про­странственное упорядочение молекул, образующих жид­кий кристалл, проявляется в том, что в жидких кристал­лах нет полного порядка в пространственном располо­жении центров тяжести молекул, хотя частичный порядок может быть. Это означает, что у них нет жесткой кри­сталлической решетки. Поэтому жидкие кристаллы, по­добно обычным жидкостям, обладают свойством текуче­сти.



2.Идеальный плоский дисплей
Абсолютно идеальный прибор для отображения визуальной информации пока не придуман. Пока самым подходящим средством для показа статических и движущихся картинок считается плоский прямоугольник диагональю дюймов около двадцати, расположенный в полуметре от глаз сидящего человека. Картинка на этом прямоугольнике (будем называть его экраном) формируется из миллиона-двух дискретных точек (будем называть их пикселями). Классические пропорции сторон экрана – 4:3, то есть высота картинки составляет 0.75 от ширины. Чаще всего сейчас распространены разрешения от 1024 х 768 до 1600 х 1200 пикселей.

А сейчас вы увидите, как должны выглядеть пиксели у идеального плоского дисплея. Для этого возьмём какую-нибудь картинку и увеличим её раз в десять:

рис.2

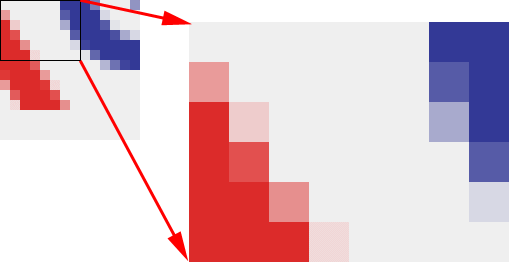

Хотя нет, лучше раз в сорок:

рис.2

Если бы идеальный плоский дисплей существовал и мы посмотрели на него в лупу с сорокакратным увеличением, то увидели бы именно это: квадратные пиксели разного цвета, из которых состоит изображение. Впрочем, сделать пиксели такими идеальными, чтобы у них совсем не было границ, очень трудно, а может даже и невозможно.

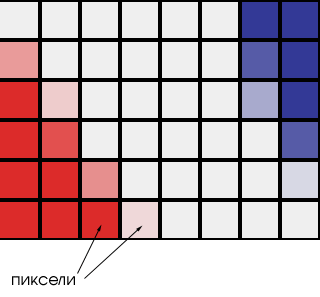

рис.3

Каждый пиксель идеального плоского дисплея должен представлять из себя маленький квадратик, способный принимать любой цвет – хоть красный, хоть синий, хоть белый - по команде управляющей схемы. Однако, дисплеев с такими пикселями пока не существует.

рис.4

Именно так формируется изображение практически на всех существующих типах дисплеев: жидкокристаллических, ЭЛТ и плазменных (разве что форма и порядок расположения субпикселей могут слегка различаться). Каждый субпиксель отвечает за свой первичный цвет – красный, зелёный или синий (Red, Green, Blue - RGB). Если зажечь все субпиксели на максимум, то получается белый цвет, если зелёный и синий субпиксели приглушить, а красный оставить гореть ярко – получается красный цвет, ну и так далее. Расстояния между центрами пикселей достаточно малы (от 0.2 до 0.3 мм – в зависимости от конкретной модели монитора), а уж субпиксели и вовсе микроскопические, поэтому издали мы не видим всей этой разноцветной мешанины и три ярко горящих субпикселя воспринимаем как одну белую точку.
Итак, будь жидкокристаллический монитор хоть чемпионом по цветопередаче, контрастности, скорости реакции и т. д. – ему далеко до идеала. Хотя бы потому, что картинка на нём формируется так, как показано на рис. 4, а не так, как на рис.2. Из-за того, что субпиксели разнесены в пространстве, возможны неприятные артефакты, например цветные окантовки у чёрных букв на белом фоне. Белый фон не выглядит идеально однородным из-за того, что субпиксели и пиксели разделены чёрной сеткой (BM – Black Matrix – она нужна для того, чтобы соседние субпиксели не засвечивались друг от друга). Но ничего не поделаешь – ведь идеальный дисплей, пусть даже и плоский, изобретут ещё не скоро.

3.Принцип действия TFT-LCD дисплеев

Общий принцип формирования изображения на экране хорошо иллюстрирует рис. 4. А вот как управлять яркостью отдельных субпикселей? Новичкам обычно объясняют так: за каждым субпикселем стоит жидкокристаллическая заслонка. В зависимости от приложенного к ней напряжения она пропускает больше или меньше света от задней лампы подсветки. И все сразу представляют себе некие заслонки на маленьких петельках, которые поворачиваются на нужный угол... примерно так:
