интервал времени для передачи сигнала

Рис.3.5. Дифференциальное манчестерское кодирование.

При манчестерском кодировании смена уровня сигнала производится по одному разу для каждого бита в середине интервала времени, отведенного для передачи:

для "1" - "вверх";

для "0" - "вниз".

В процессе передачи сигналов, а также их приема на физическом уровне решаются вопросы синхронизации работы передатчика и приемника сигналов. Передача может происходить синхронным и асинхронным способом.

Синхронный способ имеет следующие характеристики. Допустим, что некоторая система передает информацию с постоянной скоростью. Для второй системы это будет сумма фиксированного числа единиц и нулей в секунду. В такой системе в приемном терминале должны знать скорость передачи для того чтобы зафиксировать входящие биты. Описанный режим передачи, при котором информация принимается все время с постоянной скоростью, назван синхронным.

Реально во многих ситуациях не требуется, чтобы информация передавалась постоянно. В таких случаях, на передающем конце аппаратура периодически не работает. Такой режим передачи называется асинхронным. Имеются два способа управления таким режимом:

В течение периода, когда не передается значимой информации постоянно посылаются заранее определенные символы или комбинации нулей и единиц. В этом случае приемник должен иметь возможность обнаруживать и распознавать эти не несущие информацию символы и исключить их. Постоянная скорость должна поддерживаться несмотря на то, что информация передается асинхронно. Этот способ позволяет удовлетворить требования асинхронной передачи информации синхронной передачей.

Передатчик и приемник находятся в состоянии полного покоя, пока не возникнет необходимость в следующей передачи. С началом передачи в линии инициируется передача новой последовательности информационных битов и приемник интерпретирует их как принятые данные.

Данный способ в реальности не может быть реализован по следующим причинам:

·     приемник должен отслеживать сигналы передатчика после периода времени, называемого задержкой передачи;

·     должна быть обеспечена защита от ложных последовательностей, вызванных ошибками, пропусками, повторениями.

Реальный процесс асинхронной передачи построен следующим образом: в системах с асинхронной передачей каждый символ сопровождается стартовым и стоповым битами. Стартовые биты сообщают приемнику о скорости передачи данных, стоповые - служат для контроля правильности данных.

Развитием асинхронного способа передачи является передача блоков, помеченных стартовыми и стоповыми битами.

4 вопрос.

Для реализации физического и канального уровня используется техническое устройство, называемое сетевым адаптером (СА). С технической точки зрения СА подключается к шине ПЭВМ и обеспечивает физическую связь абонентской системы и передающей физической среды (ПС). Главным назначением СА является прием информационных кадров, поступающих в АбС из ПС непрерывно или с малыми промежутками времени, без потерь информации.

Техническая реализация СА различна, в зависимости от особенностей управления доступом к ПС. Однако структурная схема СА в любом случае примерно одинакова и представлена на рис.3.6. СА содержит схемы, необходимые для приема/передачи данных из/в ПС и память, используемую для буферизации входных/выходных информационных кадров.

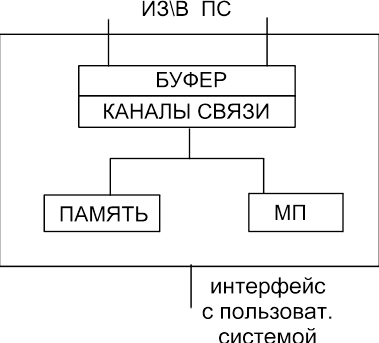

Рис.3.6. Структурно-обобщенная схема СА.

СА содержит один или более каналов прямого доступа к памяти (Direct Memory Access - DMA), используемых для обмена данными между ПС и памятью СА.

Кроме того, конфигурация СА включает процессор, управляющий работой памяти и работой каналом DMA, а также обеспечивающий управление взаимодействием пользователя с системой.

При приеме кадра он поступает в буфер, где производится сравнение адреса назначения кадра с адресом СА с целью установления необходимости копирования поступившего кадра. Если адреса совпадают, то кадр пересылается в память СА при условии, что канал DMA предварительно проинициализирован для этого процессором. Поступающие кадры могут теряться, если приемный буфер недоступен или, если процессор не сумел достаточно быстро проинициализировать каналы DMA. В конце каждой операции пересылки данных в DMA генерируется прерывание работы процессора. Во время обработки этого прерывания процессор выполняет поиск свободного приемного буфера, после чего инициализирует канал DMA для приема данных в найденный буфер.

При приеме данных от АбС они первоначально попадают в память.

5 вопрос.

Для организации древовидных и звездообразных структур в АбС используются активные и пассивные концентраторы (АиПК). АиПК служат для подключения большого числа АбС (раб. станций) к сетевым адаптерам. Активный концентратор выполняет функции усилителя передаваемых сигналов и коммутатора. Он позволяет подсоединить до 16 станций, в т.ч. пассивный концентратор.

Пассивный концентратор позволяет подсоединить 3 станции и выполняет функции только усилителя. Пример сети с АК и ПК представлен на рис.3.7.

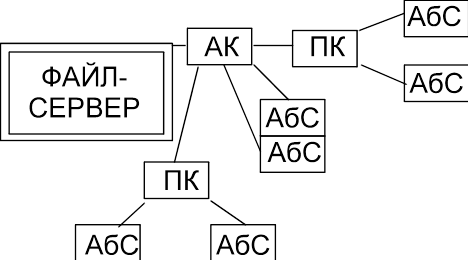

Рис.3.7. Пример сети с АК и ПК.

Тема 4. Программные средства поддержки сеансового, транспортного и сетевого уровня локальных вычислительных сетей (ЛВС)

1 вопрос.

Для функционирования комплекса ПЭВМ, объединённых в ЛВС, необходимо как дополнительное техническое обеспечение (сетевые адаптеры (СА), кабели, концентраторы), так и программное обеспечение (редиректор, NetBIOS; программное обеспечение драйвера сетевого адаптера). Взаимодействие этих компонентов в условиях IBM показано на рис. 4.1.

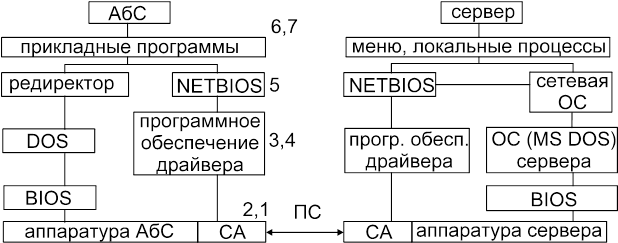

Рис.4.1

Функции уровней 6 и 7 выполняются соответственно ОС MS - DOS версия 3.0 и выше, а также сетевыми прикладными программами.

Редиректор обеспечивает перехват программных прерываний, генерируемых в случаях, когда прикладная программа запрашивает сервисные функции DOS типа доступа к файлам, на обращения к NetBIOS. Средства NetBIOS* обрабатывают полученные запросы и организуют сеансы взаимодействия с программным обеспечением другого СА.

Программное обеспечение драйвера СА обеспечивает пересылку данных из сетевого уровня в СА. В условиях наиболее распространенной ОС NetWare функции драйвера сетевого адаптера выполняют протоколы IPX / SPX**.

Протоколы IPX и SPX, выполняя одни и те же функции по пересылке пакетов по сети, имеют ряд различий.

Работа протоколов IPX аналогична работе почты по пересылке обычных писем (здесь письма аналогичны пакетам в сети). Отправитель (АбС) не получает уведомления о том, получил ли адресат (др. АбС) письмо (пакет) или не получил. Кроме того, пакеты могут достигать адресата в произвольном порядке (не обязательно в том, в котором они были переданы). Протокол IPX работает быстро и является наиболее дешевым.

Работа протоколов SPX аналогична работе по пересылке заказных писем. Здесь отправитель получает извещение о получении адресатом необходимой информации (пакетов). Кроме того, адресат получает пакеты именно в той последовательности, в которой их послал отправитель. Протоколы SPX наиболее надежны, однако они работают медленнее чем IPX (за счет большого количества избыточной информации, добавляемой в пакеты) и дороже IPX.

В отличии от рабочей станции сервер ЛВС работает под управлением Сетевой ОС. ОС ЛВС обеспечивает прием и последующую обработку к ресурсам сети со стороны многих пользователей одновременно.

Наиболее распространенной ОС ЛВС является ОС NetWare фирмы NOVELL, которая ориентирована на сети с централизованным управлением.

2 вопрос.

NetWare обеспечивает работу сети любой топологии. Исходная версия NetWare появилась в 1980 году, она была ориентирована на ОС PC/M, а файл- сервер был построен на процессоре 6800. Рассматриваемая версия сети называлась ShareNet или NetWare 68. Именно к данной версии сетевой ОС в 1984 году впервые была подключена стандартная сетевая плата ARCNET, обеспечивающая максимальную скорость работы сети 2,5 Мбит/сек.

Очередная версия сетевой ОС (1986 г.) была связана с появлением IBM PC XT, она ориентировалась на OС DOS и получила название NetWare 86.

Параллельно с NetWare 86 появилась версия сетевой ОС ADVANCED NetWare, ориентированная на IBM PC AT (80286). Эта ОС непрерывно совершенствовалась и имела ряд версий 1.0, 2.0, 2.11, 2.12, 2.15.

Желание увеличить надёжность сетевой ОС привело к созданию нового семейства версий под общим названием SFT NetWare. Увеличение надёжности этого семейства достигалось благодаря введению зеркальных дисков (рис.4.2) и дублирования дисков (рис.4.3).

SFTNETWARE

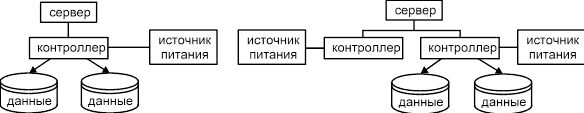

Рис.4.2. Зеркальное отображение

Рис.4.3. Дублирование дисков

Зеркальные диски (ЗД) предполагают параллельное хранение данных на 2-х жестких магнитных дисках, имеющих одно устройство управления (контроллер).

Дублирование дисков (ДД) предполагает параллельное хранение данных на 2-х жестких магнитных дисках, имеющих разные устройства управления.

Кроме ЗД и ДД SFT NetWare предполагала наличие источников бесперебойного питания. В 1989 году с учетом лучших элементов версий 2.0-2.15 ADVANCED NetWare и SFT NetWare появилась версия 2.2. На сегодняшний день эта версия является нижней ступенью семейства сетевых ОС NetWare.

Основные отличительные характеристики V 2.2:

·     шестнадцатиразрядная ОС;

·     поддержка DOS, OS /2, Macintosh и рабочих станций Windows;

·     располагает инструментальными средствами для разработки программ (драйверов, утилит и др.) прикладными пользователями. При добавлении программ требуется перезапуск файл-сервера;

·     поддержка максимально 100 пользователей;

 Достоинства:

Минимальная стоимость, возможность использования невыделенного сервера.

 Недостатки:

Версия не развивается.

В 1990 году появились первые представители версии Net Ware 3.x, которые были ориентированы на процессор 80386. Наибольшее распространение получила версия семейства 3.11, имеющая следующие отличительные характеристики:

. 32-х разрядная ОС.

. Позволяет расширять функциональные возможности ОС программами прикладных пользователей без перезагрузки системы.

3. Поддержка протоколов IPX, TCP/IP (глобальная сеть INTERNET).

4. Поддержка до 250 пользователей.

В настоящее время ОС 3.11 и 3.12 являются наиболее распространенными.

Версия Net Ware 4.0 ( 4.01 ) появилась в 1993 году. Ее отличительные характеристики:

Поставляемые версии могут поддерживать 5, 10, 25, 50, 100, 250, 500 и 1000 пользователей на один сервер.

Имеется встроенное средство сжатия информации на дисках.

Улучшенные возможности для организации глобальных сетей.

Возможность инсталляции ОС ( установки ) с CD - ROM.

Дублирование серверов ( рис.4.4).

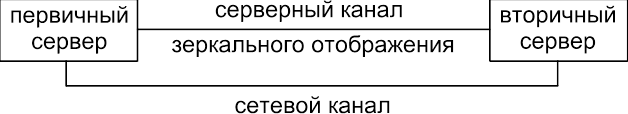

Рис.4.4. Зеркальное отображение серверов.

Так как ОС NetWare любой версии обеспечивает одновременный доступ большого количества пользователей к общим ресурсам на файловом сервере, особое место отведено функции сетевой ОС - защита сети.

Защита файлового сервера осуществляется на 5 уровнях:

1. Защита входа.

2. Защита привилегий.

3. Защита каталога.

4. Защита атрибутов файла.

5. Защита атрибутов каталога.

Защита входа применима ко всем пользователям. Для того, чтобы войти в файловый сервер, пользователи должны знать “имя пользователя” и соответствующий пароль.

Защита привилегий используется для регулирования специфических прав пользователей в любом каталоге. Любому привилегированному пользователю могут быть даны восемь различных прав:

R - считывать с открытых файлов;

W - писать в открытые файлы;

O - открывать существующие файлы;

C - создавать файлы;

D - удалять существующие файлы;

P - право владения (создавать, переименовывать, стирать подкаталоги каталога; устанавливать права на привилегии и каталоговые права в каталоге и его подкаталогах );

S - искать каталог;

M - модернизировать файловые атрибуты.

Защита каталога применяется для управления правами всех привилегированных пользователей в данном каталоге. Данный уровень защиты определяет, какими из установленных прав на уровне “защита привилегий” не может пользоваться конкретный пользователь.

Защита атрибутов файла позволяет управлять модификацией или совместным использованием отдельного файла. Этот уровень защиты может иметь четыре значения:

·     читать, писать / только читать;

·     общий / не общий (одновременно не может быть использована несколькими пользователями);

Существует четыре атрибута каталога, обеспечивающие его защиту:

·     NORMAL (нормальный) - никакие атрибуты не были установлены (по умолчанию);

·     HIDDEN (скрытый) - прячет каталог, чтобы его не мог увидеть любой пользователь;

·     SYSTEM (системный) - используется для работы системы;

·     PRIVATE (частный) - позволяет пользователю видеть каталог, но не его содержание.

3 вопрос.

Установка ЛВС для АСУ РГЭА потребовала решения, прежде всего, трех вопросов:

·     выбор архитектуры сети;

·     выбор технологии сети;

·     выбор способа организации сети.

На первом шаге осуществляется выбор архитектуры сети: звезда, кольцо или шина? Поставленная задача решалась исходя из особенности здания РГЭА и расположения в рамках его подразделений, в которых будут установлены АбС сети. В качестве основного критерия, выступал критерий - минимум затрат кабеля, монтажных работ и стоимостных затрат. Учитывая это, была спроектирована архитектура сети, представленная на рис.4.5. Как следует из рисунка для построения сети с учетом перечисленных критериев была выбрана топология - шина. Принимая во внимание , что как в новом, так и в старом корпусе длина шины более 185 м ,был использован Репитер для усиления сигналов. Файл сервер (IBM 486 DX4, част. 100 Мгц, ОП-16 Мбайт, диск-1 Гбайт ) сети установлен в 211ауд. К нему через 3 сетевых адаптера подключены четыре локальных сети. АбС сети установлены на выпускающих кафедрах, деканатах, библиотеке, учебном отделе и других подразделениях РГЭА старого и нового корпусов (около 50 АбС ). Для связи систем сети был использован коаксиальный кабель.

На втором шаге построения сети определялась технология сети: Ethernet, Token Ring, Arcnet. Для ЛВС АСУ РГЭА была выбрана технология Ethernet. Чем же обусловлен выбор именно этой технологии? Дело в том, что в результате обследования объекта было установлено, что несмотря на большие объемы информации, циркулирующие в ВУЗе, частота передачи информации по каналам связи и периодичность поступления данных являются невысокими. Благодаря этому сеть никогда не будет слишком загруженной. Кроме того, требования к скорости передачи информации по сети также невелики и, таким образом, быстродействие не играет решающей роли при выборе технологии.

Технология Token Ring является очень дорогостоящей, а высокая скорость обеспечиваемая ею, для решения задач РГЭА не требуется, что и определило ее непригодность для института.

Технология Arcnet, также как и Ethernet, характеризуется низкой стоимостью. Однако она очень медленнодействующая. Кроме того, эта технология постепенно устаревает, так как в последнее время не претерпевает каких-либо изменений.

 На третьем шаге построения сети определялся способ организации сети: централизованная или одноранговая. Учитывая, что одноранговые сети ориентированы на небольшое количество АбС ( до 10-ти ), выбор был сделан в пользу сети с централизованным управлением. В качестве ОС для сети была выбрана NetWare 4.0.

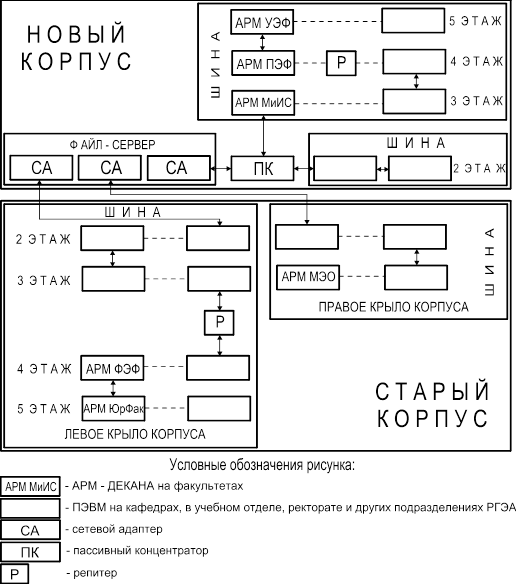

Рис.4.5. Схема организации сети РГЭА
