Реферат: Волоконно-оптические системы

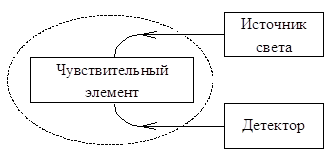

Рис. 2.5 - Волоконно-опти­ческий датчик проходящего типа.

Рис. 2.6 - Волоконно-оптический датчик антенного типа.

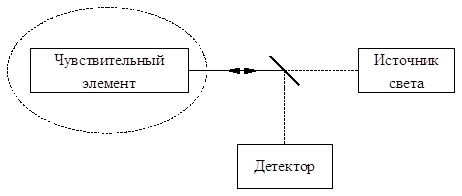

Рис. 2.7 - Волоконно-оптический датчик отражательного типа.



  2.6 Заключение по главе

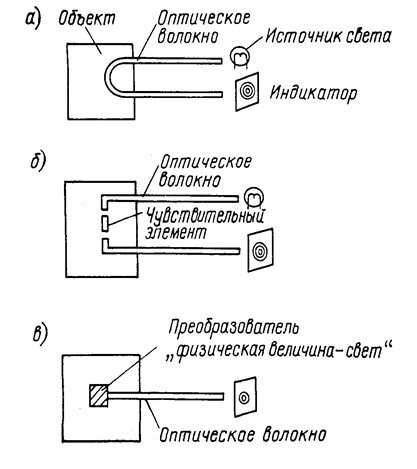

Рис.2.4 - Классификация основных структур волоконно-опти­ческих датчиков: а) с изменением характеристик волокна (в том числе специальных волокон) б) с изменением параметров передаваемого света в) с чувствительным элементом на торце волокна

Основными элементами волоконно-оптического датчика, как можно заметить из табл. 2.1, являются оптическое волокно, светоизлучающие (источник света) и светоприемные устройства, оптический чувствительный элемент. Кроме того, специальные линии необходимы для связи между этими элементами или для формирования измерительной системы с датчиком. Далее, для практического внедрения волоконно-оптических датчиков необходимы элементы системной техники, которые в совокупности с вышеуказанными элементами и линией связи образуют измерительную систему.

         3 Оптические гироскопы

Гироскоп выполняет функции детектора угловой скорости в инерциальном пространстве и по праву может называться абсолютным тахометром, являясь структурным элементом инерциальной навигационной системы, обрабатывающей информацию о местонахождении самолета или судна с целью выведения его на курс. В состав этой системы обычно входит три гироскопа — для измерения скорости вращения вокруг трех ортогональных осей, три акселерометра — для определения скорости и расстояния и направлении трех осей и компьютер — для обработки выходных сигналов этих приборов. К самолетным гироскопам предъявляются очень высокие требования: разрешающая способность и дрейф нуля 0,01°/ч, динамический диапазон 6 порядков, высокая стабильность (10-5) масштабного коэффи­циента преобразования угла поворота в выходной сигнал. До сих пор применялись в основном механические гироскопы, рабо­тающие на основе эффекта удержания оси вращения тела в одном направлении инерциального пространства (закон сохранения момента количества движения). Это дорогостоящие приборы, поскольку требуется высокая точность формы тела вращения и минимальное возможное трение подшипников. В отличие от механических оптические гироскопы, например, волоконно-оптические, созданные на основе эффекта Саньяка, имеют структуру статического типа, обладающую рядом до­стоинств, основные из  которых: отсутствие подвижных деталей и, следовательно, устойчивость к ускорению; простота конструкции; короткое время запуска; высокая чувствительность; высокая линейность характеристик; низкая потребляемая мощность; высокая надежность.

Кроме того, возможно снижение стоимости волоконно-оптических гироскопов за счет внедрения оптических интегральных схем. Наряду с использованием в самолетах и на судах можно ожидать по мере прогресса в технике гироскопов применения их в автомобилях, роботах и т. д.

3.1 Принцип действия оптического гироскопа

Принцип действия оптического гироскопа основан на эффекте Саньяка. По круговому оптическому пути, как показано на рис. 1, благодаря расщепителю луча свет распространяется в двух противоположных направлениях. Если при этом система находится в покое относительно инерциального пространства, оба световых луча распространяются встречно по оптическому пути одинаковой длины. Поэтому при сложении лучей в расщепителе по завершении пути нет фазового сдвига. Однако, когда оптическая система вращается в инерциальном пространстве с угловой скоростью W, между световыми волнами возникает разность фаз. Это явление и называется эффектом Саньяка.

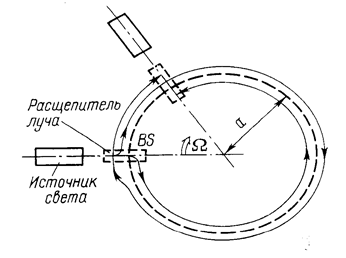

Рис. 3.1 - Принцип возникновения эффекта Саньяка	Рис 3.2 - Эффект Саньяка при оптическом пути произвольной формы

Пусть коэффициент преломления на оптическом пути n=1. При радиусе оптического пути a время достижения расщепителя лучей светом, движущимся по часовой стрелке, выражается как

                                                                                                          (3.1)

в противоположном направлении —

                                                                                                   (3.2)

где с — скорость света.

Из формул (1) и (2) разность времени распространения двух световых волн с учетом c>>aW

                                                                                      (3.3)

Это означает, что появляется разность длины оптических путей

                                                                                                                          (3.4)

или, иначе говоря, разность фаз

                                                                                                                      (3.5)

Здесь S — площадь, окаймленная оптическим путем; k — волновое число.

Формула (3.5) вытекает из формулы (3.3) при допущении, что n=1 и оптический путь имеет круговую форму, но возможно доказать, что формула (3.5) является основной для эффекта Саньяка. Она не зависит от формы оптического пути, положения центра вращения и коэффициента преломления.

     3.2 Структурные схемы оптических гироскопов

      На рис. 3.3 приведены общие  схемы  систем,  разработанных  для  повышения точности измерений. Кольцевой  лазерный  гироскоп  (рис. 3.3, а)  отличается  высокой  частотой световой волны — до нескольких сотен терагерц. Волоконно-оптический гироскоп на (рис. 3.3, б) имеет высокую чувствительность, благодаря использованию длинного одномодового оптического волокна с низкими потерями. В оптическом гироскопе пассивного типа с кольцевым резонатором (рис. 3.3, в) используется острая резонансная характеристика резонатора.

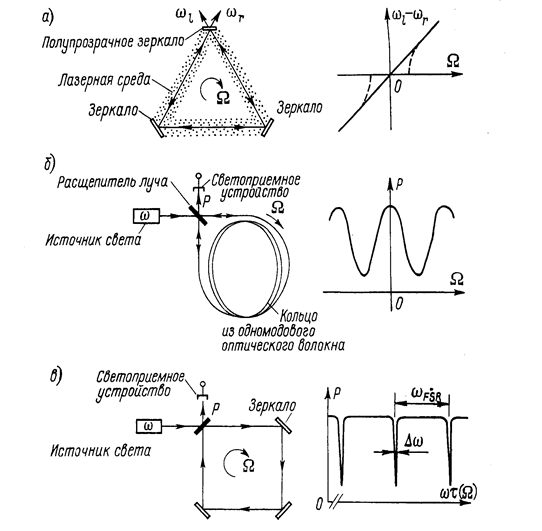

Рис. 3.3 - Структурные схемы гироскопов на эффекте Саньяка wr и wl - частота генерации света с правым и левым вращением; t - время, необходимое для однократного прохождения светом кольцевого оптического пути; wFSR - полный спектральный диапазон

3.3 Волоконно-оптические гироскопы

На рис. 3.3 приведена оптическая схема волоконно-оптического гироскопа. По сути это интерферометр Саньяка (см. рис. 3.1), в котором круговой оптический контур заменен на катушку из длинного одномодового оптического волокна. Часть схемы, обведенная штриховой линией, необходима для повышения стабильности нулевой точки.

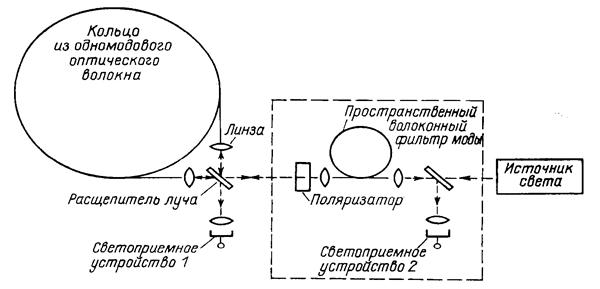

Рис. 3.4 - Принципиальная оптическая схема волоконно-оптического гироскопа

Таким образом, разность фаз между двумя световыми волнами, обусловленная эффектом Саньяка

                                                                                            (3.6)

где N — число витков в катушке из волокна; L — длина волокна; а — радиус катушки.

Следует обратить внимание на то, что в основные формулы не входит коэффициент преломления света в волокне.

Благодаря совершенствованию технологии производства выпускается волокно с очень низкими потерями. Чтобы не повредить волокно, намотка производится на катушку радиусом несколько сантиметров. При этом не  наблюдается сколько-нибудь заметного увеличения потерь. Можно создать сравнительно малогабаритный и высокочувствительный интерферометр Саньяка с катушкой небольшого радиуса (2...5 см), намотав на нее волокно большой длины. Сформировав оптимальную оптическую систему, можно измерять с высокой точностью изменения фазы (в инерциальной навигации — порядка 10-6`рад), а затем из формулы (3.6) определять  круговую скорость. Все это и составляет принцип работы волоконно-оптического гироскопа.

Поскольку данный волоконно-оптический гироскоп — пассивного типа, в нем отсутствуют такие проблемы, как явление синхронизма.
