Реферат: Устройство персонального компьютера
Успех фирмы MITS заставил многие фирмы также заняться производством персональных компьютеров. Появилось и несколько журналов, посвященных персональным компьютерам. Компьютеры стали продаваться уже в полной комплектации, с клавиатурой и монитором, спрос на них составил десятки, а затем и сотни тысяч штук в год. Росту объема продаж весьма способствовали многочисленные полезные программы, разработанные для деловых применений. Появились и коммерчески распространяемые программы, например программа для редактирования текстов WordStar и табличный процессор VisiCalc (соответственно 1978 и 1979 гг.). Эти (и многие другие) программы сделали для делового мира покупку компьютеров весьма выгодным вложением денег: с их помощью стало возможно значительно эффективнее выполнять бухгалтерские расчеты, составлять документы и т.д. В результате оказалось, что для многих организаций необходимые им расчеты стало возможно выполнять не на больших ЭВМ или мини-ЭВМ, а на персональных компьютерах, что значительно дешевле.
Появление IBM PC
Распространение персональных компьютеров к концу 70-х годов привело к некоторому снижению спроса на большие ЭВМ и мини-ЭВМ. Это стало предметом серьезного беспокойства фирмы IBM (International Business Machines Corporation) — ведущей компании по производству больших ЭВМ, и в 1979 г. фирма IBM решила попробовать свои силы на рынке персональных компьютеров.
Однако руководство фирмы недооценило будущую важность этого рынка и рассматривало создание компьютера всего лишь как мелкий эксперимент — что-то вроде одной из десятков проводившихся в фирме работ по созданию нового оборудования. Чтобы не тратить на этот эксперимент слишком много денег, руководство фирмы предоставило подразделению, ответственному за данный проект, невиданную в фирме свободу. В частности, ему было разрешено не констру-
ировать персональный компьютер «с нуля», а использовать блоки, изготовленные другими фирмами. И это подразделение сполна использовало предоставленный шанс.
Прежде всего в качестве основного микропроцессора компьютера был выбран новейший тогда 16-разрядный микропроцессор Intel—8088. Его использование позволило значительно увеличить потенциальные возможности компьютера, так как новый микропроцессор позволял работать с 1 Мбайтом памяти, а все имевшиеся тогда компьютеры были ограничены 64 Кбайтами. В компьютере были использованы и другие комплектующие различных фирм, а его программное обеспечение было поручено разработать небольшой фирме Microsoft.
В августе 1981 г. новый компьютер под названием IBM PC (читается — Ай-Би-Эм Пи-Си) был официально представлен публике и вскоре после этого он приобрел большую популярность у пользователей. Через один-два года компьютер IBM PC занял ведущее место на рынке, вытеснив модели 8-битовых компьютеров. Фактически IBM PC стал стандартом персонального компьютера. Сейчас такие компьютеры («совместимые с IBM PC») составляют около 90% всех производимых в мире персональных компьютеров.
II Структура ПК
а) Основные устройства
Из каких же основных
элементов состоит современный ПК? Наиболее

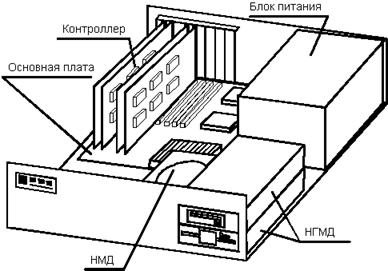

“весомой” частью любого компьютера является системный блок. Внутри него
расположены блок питания, плата с центральным процессором (ЦП), видеоадаптер,
жесткий диск, дисководы гибких дисков и другие устройства ввода/вывода
информации. Зачастую видеоадаптер и контроллеры ввода/ вывода размещены прямо
на плате ЦП. В системном блоке могут размещаться средства мультимедиа: звуковая
плата и устройство чтения оптических дисков - CD-ROM.
Кроме того, в понятие “компьютер” входит клавиатура, мышь и монитор.
б) Микропроцессоры и системные шины
В IBM РС-совместимых компьютерах используются только микропроцессоры Intel или их клоны, имеющие подобную архитектуру.
Шины. С основными устройствами компьютера микропроцессор связан через так называемую системную шину. По этой шине осуществляется не только передача информации, но и адресация устройств, а также обмен специальными служебными сигналами. Как правило, подключение дополнительных устройств к системной шине производится через разъемы расширения.
Для подключения плат расширения на системной шине компьютеров на базе микропроцессора i8088 (IBM РС и IBM РС/ХТ) используются 62-контактные разъемы. В частности, эта системная шина включает 8 линий данных и 20 адресных линий, которые ограничивают адресное пространство компьютера пределом в
1 Мбайт. В компьютерах PC/AT286 впервые стала применяться новая системная шина ISA (Industry Standart Architecture), по которой можно было передавать параллельно уже 16 разрядов данных, а благодаря 24 адресным линиям напрямую обращаться к 16 Мбайтам системной памяти. Эта системная шина отличается от предыдущей наличием дополнительного З6-контактного разъема для соответствующих плат расширения. Компьютеры на базе микропроцессоров i80386/486 стали применять специальные шины для памяти, что позволило максимально использовать ее быстродействие. Тем не менее некоторые устройства, подключаемые через разъемы расширения системной шины, не могут достичь скорости обмена, сравнимой с микропроцессором. В основном это касается работы с контролерами накопителей и видеоадаптерами. Для решения этой проблемы, стали использовать так называемые локальные (local) шины, которые непосредственно связывают микропроцессор с контролерами этих периферийных устройств. В недалеком прошлом использовались две стандартные локальные шины: VL-bus (VESA Local-bus) и PCI (Peripheral Component Interconnect). Сейчас практически все новые выпускаемые шины – AGP(Advanced Graphic Port) Для подключения устройств к таким шинам на системной плате компьютера имеются специальные разъемы.
Процессор. Является основным компонентом любого ПК.Осуществляет выполнение программ, работающих на компьютере, и управляет работой остальных устройств компьютера. Скорость его работы во многом определяет быстродействие компьютера. В 1ВМ РС используются микропроцессоры, разработанные фирмой Intel, а иногда — совместимые с ними микропроцессоры других фирм.
Характеристики микропроцессоров. Микропроцессоры отличаются друг от друга двмя характеристиками: типом (моделью) и тактовой частотой. Наиболее распространены модели Intel—80486, Pentium, Pentium MMX и Pentium II, они приведены в порядке возрастания производительности и цены. Одинаковые модели микропроцессоров могут иметь разную тактовую частоту — чем выше тактовая частота, тем выше производительность и цена микропроцессора.
Тактовая частота указывает, сколько элементарных операций (тактов) микропроцессор выполняет в одну секунду. Тактовая частота измеряется в мегагерцах (МГц). Следует заметить, что разные модели микропроцессоров выполняют одни и те же операции (например, сложение или умножение) за разное число тактов. Чем выше модель микропроцессора, тем, как правило, меньше тактов требуется для выполнения одних и тех же операций. Поэтому, например, микропроцессор Intel-80386 работает раза в два быстрее Intel-80286 с такой же тактовой частотой.
В настоящее время наиболее распространены процессоры фирмы Intel, хотя ЦП других фирм (AMD, Cyrix) составляют им достойную конкуренцию. В настоящее время выпускаются процессоры серии Pentium II, Pentium III и Pentium Celeron. В то же время в России имеется огромный парк устапевших процессоров 486 и Pentium.
в) Контролеры
Все устройства на системной шине микропроцессор рассматривает либо как адресуемую память, либо как порты ввода-вывода. Вообще говоря, под портом понимают некую схему сопряжения, которая обычно включает в себя один или несколько регистров ввода-вывода (особых ячеек памяти).
О совершении некоего события микропроцессор может узнать по сигналу, называемому прерыванием. При этом исполнение текущей последовательности команд приостанавливается (прерывается), а вместо нее начинает выполняться другая последовательность, соответствующая данному прерыванию. Обычно прерывания подразделяются на аппаратные, логические и программные.
Аппаратные прерывания (IRQ) передаются по специальным линиям системной шины и связаны с запросами от внешних устройств (например, нажатие клавиши на клавиатуре). Логические прерывания возникают при работе самого микропроцессора (например, деление на ноль), а программные инициируются выполняемой программой и обычно используются для вызова специальных подпрограмм.
В первых компьютерах IBM PC использовалась микросхема контролера прерываний i8259 (Interrupt Controller), которая имеет восемь входов для сигналов прерываний (IRQ0-IRQ7). Как известно, в одно и то же время микропроцессор может обслуживать только одно событие и в выборе данного события ему помогает контролер прерываний, который устанавливает для каждого из своих входов определенный уровень важности - приоритет. Наивысший приоритет имеет линия запроса прерывания IRQ0, а наименьший - IRQ7, то есть приоритет убывает в порядке возрастания номера линии. В IBM PC/AT восьми линий прерывания стало уже недостаточно и их количество было увеличено до 15. В первых моделях для этого использовалось каскадное включение двух микросхем i8259. Оно осуществлялось путем подсоединения выхода второго контролера ко входу IRQ2 первого.
Важно для понимания здесь следующее. Линии прерывания IRQ8 - IRQ15 (то есть входы второго контролера) имеют приоритет ниже чем IRQ1, но выше IRQ3.
В режиме прямого доступа (DMA, Direct Memory Access) периферийное устройство связано с оперативной памятью непосредственно, а не через внутренние регистры микропроцессора. Наиболее эффективной такая передача данных бывает в ситуациях, когда требуется высокая скорость обмена для
