4 Расчет промежуточного каскада

4.1 Расчет рабочей точки для промежуточного каскада

На выходе оконечного каскада необходимо получить напряжение равное , по полученным расчетам оконечный каскад имеет

Входное сопротивление и входную ёмкость оконечного каскада возьмем из (3.54) и (3.55), т.е. , , следовательно, на входе оконечного каскада и выходе предоконечного необходимы импульсы амплитудой равной                      (4.1)

Рассчитаем рабочую точку предоконечного каскада с учетом полученных данных(=):

1) ,                                                  (4.2)

где  - напряжение рабочей точки или постоянное напряжение на переходе коллектор эмиттер;

         - напряжение на выходе усилителя;

         - остаточное напряжение на транзисторе.

2) Найдем эквивалентное сопротивление оконечного контура на граничной частоте :

               (4.3)

3)                                             (4.4)

4) =1,1=22,684332мА,                                                                    (4.5)

где  - постоянная составляющая тока коллектора;

          - сопротивление нагрузки по сигналу.

5) Мощность, рассеиваемая на коллекторе транзистора равна

                               (4.6)


4.2 Выбор транзистора для промежуточного каскада

Найдем необходимые предельные характеристики транзистора:

1)                                    (4.7)

2)                                                   (4.8)

3)                                                          (4.9)

4),                                           (4.10)

где  из технического задания.

Т.к. все необходимые предельные параметры, кроме граничной частоты, значительно меньше аналогичных справочных значений для маломощных транзисторов, то при выборе транзистора основным критерием будет граничная частота (fT).

По необходимым предельным характеристикам был выбран транзистор KT316А. Ниже перечислены характеристики транзистора:

Это кремниевый эпитаксиально - планарный n-p-n переключательный маломощный и СВЧ усилительный с ненормированным коэффициентом шума транзистор. Выпускаются в металлостеклянном корпусе с гибкими выводами.

Основные параметры транзистора:

1) Граничная частота коэффициента передачи по току в схеме с ОЭ:

fГ =1000 МГц;

2) Постоянная времени цепи обратной связи:

τс=50пс;

3) Емкость коллекторного перехода при Uкб=5В:

Ск=2пФ;

4) Емкость эмиттерного перехода:

Cэ=1,2пФ;

5) Максимально допустимое напряжение на переходе К-Э:

Uкэ max=10 В;

6) Максимально допустимый ток коллектора:

Iк max = 50 мА;

7) Максимально допустимая мощность, рассеиваемая на коллекторном переходе:

Pк мах = 150 мВт .

Выберем следующие параметры рабочей точки:

Т.к. транзистор хорошо работает только начиная с 5В то примем  и .


4.3 Расчёт эквивалентных схем замещения

Эквивалентная схема биполярного транзистора изображена на рисунке 4.1.

При использовании транзисторов до (0,2 - 0,3)fт  возможно применение  упрощенных эквивалентных  моделей транзисторов, параметры элементов эквивалентных схем которых легко определяются на основе справочных данных.

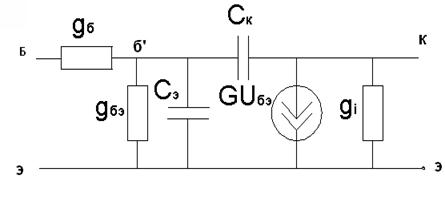

Рисунок 4.1- Эквивалентная схема биполярного транзистора (схема Джиаколетто)

1)                            (4.11)

2) Rб =τс/Ск=50пс/2пФ=25Ом;                                                                (4.12)

gб = = 40мCм,                                                                                    (4.13)

где Rб- сопротивление базы.

3) rэ= ==2,2Ом,                                                        (4.14)

где Iк0 в мА;

       rэ - сопротивление эмиттера.

4) gбэ==,                                                 (4.15)

где gбэ- проводимость база-эмиттер;

       - справочное значение статического коэффициента передачи тока в схеме с общим эмиттером.

5) Cэ==,        (4.16)

где Cэ - ёмкость эмиттера;

        fт - справочное значение граничной частоты транзистора.


6) Ri = ,                                                  (4.17)

где Ri - выходное сопротивление транзистора;

       Uкэ0(доп), Iк0(доп) - соответственно паспортные значения допустимого напряжения на коллекторе и постоянной составляющей тока коллектора.

4.4 Расчёт эмиттерной термостабилизации

Т.к. режим работы транзистора малосигнальный, то применим эмиттерную термостабилизацию.

Эмиттерная термостабилизация широко используется в маломощных каскадах, так как потери мощности в ней при этом не значительны и её простота исполнения вполне их компенсирует, а также она хорошо стабилизирует ток коллектора в широком диапазоне температур при напряжении на эмиттере более 5В.

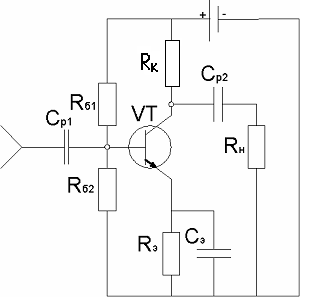

Рисунок 4.2-Схема каскада с эмиттерной термостабилизацией.

Рассчитаем параметры элементов данной схемы:

1) Необходимое напряжение питания:

Еп=URэ+Uкэ0+Iк0*Rк                                                                                   (4.18)

Значение источника питания необходимо выбирать из стандартного ряда поэтому выберем напряжение URэ с учетом того, что Еп=10В:

2) Напряжение на резисторе Rэ:

URэ = Eп-Uкэ0 = 10В-5В = 5В                                                                    (4.19)

3) Сопротивление эмиттера:

                                                                         (4.20)

4) Напряжение на базе транзистора:

Uб = URэ+0,7В=5,7В                                                                                 (4.21)


5) Базовый ток транзистора:

Iб=                                                                          (4.22)

6) Ток делителя:

Iд =5×Iб = 1мА,                                                                                           (4.23)

где Iд - ток протекающий через сопротивления Rб1 и Rб2.

Сопротивления делителей базовой цепи:

7) Rб1 =                                                     (4.24)

8) Rб2 =                                                                    (4.25)

4.5 Переход к однонаправленной модели транзистора

Т.к рабочие частоты усилителя заметно больше частоты , то из эквивалентной схемы можно исключить входную ёмкость, так как она не влияет на характер входного сопротивления транзистора. Индуктивность же выводов транзистора напротив оказывает существенное влияние и потому должна быть включена в модель. Эквивалентная высокочастотная модель представлена на рисунке 4.3.

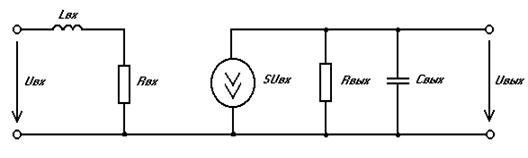

Рисунок 4.3- Однонаправленная модель транзистора

1) ,                                                                     (4.26)

где - статический коэффициент передачи по току транзистора.
