   Реферат: Типы локальных сетей

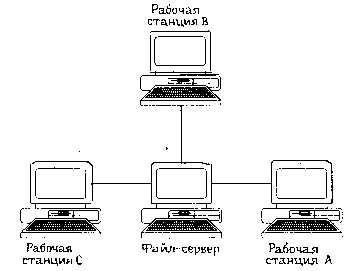

Сети с выделенными серверами

В локальных сетях с выделенным сервером на сервере используются специальные операционные системы, обеспечивающие надежную и эффективную обработку многих запросов от рабочих мест пользователей. На рабочих станциях такой локальной сети может использоваться любая операционная система  и должен быть запущен драйвер, обеспечивающий доступ к локальной сети.

Прочее сетевое программное обеспечение

Кроме сетевой ОС, для эффективной работы пользователей в локальной сети требуется и иное программное обеспечение, которое иногда поставляется вместе с сетевой ОС, а иногда его надо покупать отдельно:

ü   электронная почта обеспечивает доставку писем (а часто и произвольных файлов, а также голосовых и факсимильных сообщений) от одних пользователей локальной сети другим, а иногда позволяет общаться и с удаленными пользователями по модему или через InterNet;

ü   средства удаленного доступа позволяют подключаться к локальной сети с помощью модема и работать на компьютере, как будто он непосредственно подключен в сеть (разумеется, при этом многие операции будут выполняться дольше, так как модем работает значительно медленнее сетевого контроллера);

ü   средства групповой работы (наиболее популярно из них Lotus Notes) позволяют совместно работать над документами, обеспечивают согласованность версий документов у разных пользователей, предоставляют средства для организации документооборота предприятия, позволяют организовывать телеконференции – письменный обмен мнениями по различным темам и т. д.;

ü   программы резервирования позволяют создавать резервные копии данных, хранящихся на серверах локальной сети и на компьютерах пользователей, а при необходимости – восстанавливать данные по их резервной копии;

ü   средства управления локальной сетью позволяют управлять ресурсами локальной сети с одного рабочего места, получать информацию о состоянии и загрузки сети, настраивать производительность сети, управлять системами пользователей сети (например, устанавливать на них программное обеспечение) и т. д.

Оборудование для локальных сетей

Сетевой контроллер

Для подключения компьютера к локальной сети требуется, чтобы в компьютере был установлен сетевой контроллер (синонимы – сетевой адаптер или сетевая плата). Сетевой контроллер позволяет компьютеру получать информацию из локальной сети  и передавать данные в сеть. Сетевые контроллеры отличаются друг от друга типом кабелей, к которым они могут подключаться, реализуемым сетевым протоколом (протокол – это соглашения по обмену информацией в локальной сети), типом шины, к которой они подключаются (ISA, PCI, VESA и др.) быстродействием и другими качествами.

Принт-сервер

Для принтера аналогом сетевого контроллера является прин-сервер – устройство, позволяющее подключать принтер к локальной сети. Обычно принт-сервер подключается в локальную сеть, а к нему подсоединяется обычным способом (шнуром или шнурами типа Centronics) один или несколько принтеров. Высокопроизводительные принтеры, предназначенные для работы в сети, уже имеют встроенную плату эквивалентную принт-серверу.

Замечание. Конечно, принтер можно подключать и к серверу локальной сети (к его параллельному порту), однако это по многим причинам не так удобно. Во-первых, кабель для подключения принтеров может иметь ограниченную длину – не более 3-х, максимум 5-ти метров. Во-вторых, в сети может быть много принтеров. В третьих, не все сетевые ОС поддерживают подключение принтеров к параллельному порту.

Топология сети

Топология сети – это логическая схема соединения каналами связи компьютеров или узлов сети. Чаще всего используются основные топологические структуры, носящие следующий характер:

1.            общая шина;

2.            кольцеобразная (кольцевая);

3.            звездообразная.

Для того, чтобы каждая из этих сетей работала, она должна иметь свой метод доступа.

Метод доступа – это набор правил, определяющий использование канала передачи данных, соединяющего узлы сетей на физическом уровне.

Самым распространенным методом доступа в локальных сетях, перечисленных топологией, являются:

1.            Ethernet

2.            Token-Ring

3.            Arcnet

Каждый из этих методов реализуется соответствующими сетевыми платами, получившими название адаптера. Сетевая плата является физическим устройством, которое устанавливается в каждом компьютере, включенным в сеть, и обеспечивает передачу и прием информации по каналам связи.

Заметим, что конфигурация физических связей определяется электрическими соединениями компьютеров между собой и может отличаться от конфигурации логических связей между узлами сети. Логические связи представляют собой маршруты передачи данных между узлами сети и образуются путем соответствующей настройки коммуникационного оборудования.

Выбор топологии электрических связей существенно влияет на многие характеристики сети. Например, наличие резервных связей повышает надежность сети и делает возможным балансирование загрузки отдельных каналов. Простота присоединения новых узлов, свойственная некоторым топологиям, делает сеть легко расширяемой. Экономические соображения часто приводят к выбору топологий, для которых характерна минимальная суммарная длина линий связи.

Топология «общая шина»


Рис.1 топология шина

Сеть с топологией шина использует один канал связи, объединяющий все компьютеры сети.

Самым распространенным методом доступа в сетях  этой топологии является метод доступа с прослушиванием несущей частоты и обнаружением конфликта. При этом методе доступа, узел прежде чем послать данные по коммуникационному каналу, прослушивает его и только убедившись, что канал свободен, посылает пакет. Если канал занят, узел повторяет попытку передать пакет через случайный промежуток времени. Данные, переданные одним узлом сети, поступают во все узлы, но только узел, ля которого предназначены эти данные, распознает и принимает их. Несмотря на предварительное прослушивание канала, в сети могут возникать конфликты, заключающиеся в одновременной передачи пакетов двумя узлами. Конфликты связана с тем, что имеется временная задержка сигнала при прохождении его по каналу: сигнал послан, но не дошел до узла, прослушивающего канал, в следствие чего узел счел канал свободным и начал передачу.

Характерным примером сети с этим методом доступа является сеть Ethernet. В сети Ethernet обеспечивается скорость передачи данных для локальных сетей, равная 10 Мбит/сек.

Топология шина обеспечивает эффективное использование пропускной способности канала, устойчивость к неисправности отдельных узлов, простоту реконфигурации и наращивания сети.

Общая шина является очень распространенной (а до недавнего времени самой распространенной) топологией для локальных сетей. Передаваемая информация может распространяться в обе стороны. Применение общей шины снижает стоимость проводки, унифицирует подключение различных модулей, обеспечивает возможность почти мгновенного широковещательного обращения ко всем станциям сети. Таким образом, основными преимуществами такой схемы являются дешевизна и простота  разводки кабеля по помещениям. Самый серьезный недостаток общей шины заключается в ее низкой надежности: любой дефект кабеля или какого-нибудь из многочисленных разъемов полностью парализует всю сеть. К сожалению, дефект коаксиального разъема редкостью не является. Другим недостатком общей шины является ее невысокая производительность, так как при таком способе подключения в каждый момент времени только один компьютер может передавать данные в сеть. Поэтому пропускная способность канала  связи всегда делится здесь между всеми узлами сети.

Топология «звезда»


Рис.2 Топология звезда

Сеть звездообразной топологии имеет активный центр (АЦ) – компьютер (или иное сетевое устройство), объединяющий все компьютеры в сети. Активный центр полностью управляет компьютерами, подключенными к нему через концентратор, которой выполняет функции распределения и усиления  сигналов. В функции концентратора входит направление передаваемой компьютером информации одному или всем остальным компьютерам сети. От надежности активного центра полностью зависит работоспособность сети.

В качестве примера метода доступа с АЦ можно привести Arcnet. Этот метод доступа также использует маркер для передачи данных. Маркер предается от узла к узлу (как бы по кольцу), обходя узлы в порядке возрастания их адресов. Как и в кольцевой топологии, каждый узел регенерирует маркер. Этот метод доступа обеспечивает скорость передачи данных 2 Мбит/сек.
