Обычно в составе однокристальных аналоговых МП имеется несколько каналов аналого-цифрового и цифро-аналогового преобразования. В аналоговом микропроцессоре разрядность обрабатываемых данных достигает 24 бит и более, большое значение уделяется увеличению скорости выполнения арифметических операций.

Отличительная черта аналоговых микропроцессоров способность к переработке большого объема числовых данных, т. е. к выполнению операций сложения и умножения с большой скоростью при необходимости даже за счет отказа от операций прерываний и переходов. Аналоговый сигнал, преобразованный в цифровую форму, обрабатывается в реальном масштабе времени и передается на выход обычно в аналоговой форме через цифро-аналоговый преобразователь. При этом согласно теореме Котельникова частота квантования аналогового сигнала должна вдвое превышать верхнюю частоту сигнала.

Сравнение цифровых микропроцессоров производится сопоставлением времени выполнения ими списков операций. Сравнение же аналоговых микропроцессоров производится по количеству эквивалентных звеньев аналого-цифровых фильтров рекурсивных фильтров второго порядка. Производительность аналогового микропроцессора определяется его способностью быстро выполнять операции умножения: чем быстрее осуществляется умножение, тем больше эквивалентное количество звеньев фильтра в аналоговом преобразователе и тем более сложный алгоритм преобразования цифровых сигналов можно задавать в микропроцессоре.

Одним из направлений дальнейшего совершенствования аналоговых микропроцессоров является повышение их универсальности и гибкости. Поэтому вместе с повышением скорости обработки большого объема цифровых данных будут развиваться средства обеспечения развитых вычислительных процессов обработки цифровой информации за счет реализации аппаратных блоков прерывания программ и программных переходов.

По характеру временной организации работы микропроцессоры делят на синхронные и асинхронные.

Синхронные микропроцессоры - микропроцессоры, в которых начало и конец выполнения операций задаются устройством управления (время выполнения операций в этом случае не зависит от вида выполняемых команд и величин операндов).

Асинхронные микропроцессоры позволяют начало выполнения каждой следующей операции определить по сигналу фактического окончания выполнения предыдущей операции. Для более эффективного использования каждого устройства микропроцессорной системы в состав асинхронно работающих устройств вводят электронные цепи, обеспечивающие автономное функционирование устройств. Закончив работу над какой-либо операцией, устройство вырабатывает сигнал запроса, означающий его готовность к выполнению следующей операции. При этом роль естественного распределителя работ принимает на себя память, которая в соответствии с заранее установленным приоритетом выполняет запросы остальных устройств по обеспечению их командной информацией и данными.

По организации структуры микропроцессорных систем различают микроЭВМ одно - и многомагистральные.

В одномагистральных микроЭВМ все устройства имеют одинаковый интерфейс и подключены к единой информационной магистрали, по которой передаются коды данных, адресов и управляющих сигналов.

В многомагистральных микроЭВМ устройства группами подключаются к своей информационной магистрали. Это позволяет осуществить одновременную передачу информационных сигналов по нескольким (или всем) магистралям. Такая организация систем усложняет их конструкцию, однако увеличивает производительность.

По количеству выполняемых программ различают одно- и многопрограммные микропроцессоры.

В однопрограммных микропроцессорах выполняется только одна программа. Переход к выполнению другой программы происходит после завершения текущей программы.

В много- или мультипрограммных микропроцессорах одновременно выполняется несколько (обычно несколько десятков) программ. Организация мультипрограммной работы микропроцессорных управляющих систем позволяет осуществить контроль за состоянием и управлением большим числом источников или приемников информации.

5. МАТРИЧНЫЕ МИКРОПРОЦЕССОРЫ И АВТОМАТИЗАЦИЯ ПРОЕКТИРОВАНИЯ ЦИФРОВЫХ СБИС НА БАЗЕ МАТРИЦ ВАЙНБЕРГЕРА И ТРАНЗИСТОРНЫХ МАТРИЦ

5.1 Матричные микропроцессоры

      Матричные микропроцессоры можно рассмотреть с двух сторон: на уровне транзисторных матриц и матриц процессоров.

      Использование матриц при проектировании процессоров может быть двухсторонним: матрицы транзисторов для проектирования микропроцессоров и матрицы микропроцессоров для проектировании процессорных систем.

      Использование матриц при построении процессорных систем не ограничивается соединением процессоров по конвейерному принципу. Подобную архитектуру можно использовать также и при проектировании ИС с использованием транзисторных матриц, выполненных по МОП-технологии. Рассмотрим оба варианта применения матриц.

5.2 Транзисторные матрицы

       Сокращение сроков проектирования микропроцессоров и повышение надежности проектов требуют применения соответствующих систем автоматизации проектирования. Одним из самых перспективных направлений в настоящее время считается подход к сквозной автоматизации проектирования, называемой кремниевой компиляцией, позволяющий исходное задание на проектирование - функциональное описание, представленное на языке высокого уровня, преобразовать в топологические чертежи. Кремниевые компиляторы используют в качестве базовых регулярные матричные структуры, хорошо приспособленные к технологии СБИС. Большое распространение получили программируемые логические матрицы (ПЛМ) и их различные модификации. Они ориентированы на матричную реализацию двухуровневых (И, ИЛИ) логических структур, а также для оптимизации их параметров (площади, быстродействия) известны различные методы. Реализация многоуровневых логических структур СБИС часто опирается на матричную топологию: в этом случае компиляторы генерируют топологию по ее матричному описанию.

      Транзисторные матрицы

      Особым стилем реализации топологии в заказных КМОП СБИС являются транзисторные матрицы. В лэйауте (англ. layout - детальное геометрическое описание всех слоев кристалла) транзисторных матриц все p-транзисторы располагаются в верхней половине матрицы, а все n-транзисторы - в нижней. Транзисторные матрицы имеют регулярную структуру, которую составляют взаимопересекающиеся  столбцы и строки. В столбцах матрицы равномерно расположены полосы поликремния, образующие взаимосвязанные затворы транзисторов. По другим полюсам транзисторы соединяются друг с другом сегментами металлических линий, которые размещаются в строках матрицы. Иногда, для того чтобы соединить сток и исток транзисторов, находящихся в различных строках, вводят короткие вертикальные диффузионные связи. В дальнейшем ТМ будет представляться абстрактным лэйаутом.

   Абстрактный лэйаут - схематический рисунок будущего кристалла, где прямоугольники обозначают транзисторы, вертикальные линии - поликремниевые столбцы, горизонтальные - линии металла, штриховые - диффузионные связи, точки - места контактов, стрелки - места подключения транзисторов к линиям Gnd и Vdd. При переходе к послойной топологии стрелки должны быть заменены полосками в диффузионном слое, по которому осуществляются соединения между строками ТМ.

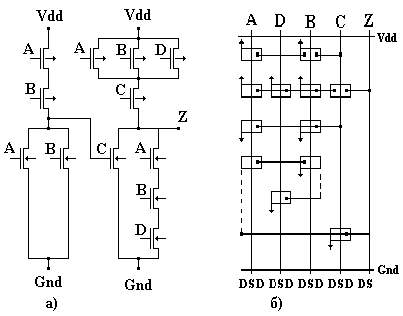

      На рис. 1.а представлена транзисторная схема, а на рис. 1.б - транзисторная матрица, реализующая данную схему.

Рис 1. Символическое представление топологии транзисторных матриц.

      Одной из завершающих стадий получения топологии транзисторных матриц является переход от символического лэйаута к топологическому описанию схемы на уровне слоев. Символические лэйауты конструируются путем размещения символов не решетке, которая служит для создания топологии заданной схемы. Каждый символ представляет геометрию, которая может включать любое число масочных уровней. Схемотехника транзисторных матриц позволяет использовать небольшое число различных символов, требуемых для описания лэйаута:

N - n-канальный транзистор;

P - p-канальный транзистор;

+ - надпересечение - металл над диффузией; металл над поликремнием; пересекающиеся вертикальный и горизонтальный металлы;

 - контакт (к поликремнию либо диффузии);

! - p-диффузия;

- n-диффузия, либо поликремний;

: - металл в вертикальном направлении;

 - металл в горизонтальном направлении.

     Каждый символ транзистора соответствует транзистору минимального размера. Однако ширина канала может увеличиваться многократным повторением символа. Только один символ «+» требуется для того, чтобы обозначить пересечение всех трех уровней взаимосвязей: а именно, металл над диффузией, металл над поликремнием и пересекающийся вертикальный и горизонтальный металлы. Символ контакта «» используется для того, чтобы определить контакт металла к поликремнию или диффузии. Символ «» используется для представления либо поликремневых, либо n-диффузионных проводников. Символ для диффузии p-типа «!» требуется для различия ее от диффузии n-типа, которая может существовать в том же столбце. Символы для металла «:» либо «-» обозначают вертикальные или горизонтальные линии металла соответственно.

 Если логическая схема построена на базе элементов, для которых нет транзисторных описаний в библиотеках, то возникает сложная задача получения требуемых представлений схемы, особенно, когда имеются дополнительные требования к параметрам - площади, быстродействию и т.д. Задача перехода от логического описания комбинационной логики в одном базисе к описанию в другом базисе в настоящее время решается по нескольким направлениям.
