Структура и функционирование локальной вычислительной сети



ВВЕДЕНИЕ

Современные сетевые технологии способствовали новой технической революции. Создание сети на предприятии, фирме способствует гораздо высокому процессу обмену данными, сведениями между различными структурными подразделениями, ускорению документооборота, контролю за движениями материалов и других средств, увеличению и ускорению передачи и обмену оперативной информацией.

В США созданию единой сети компьютеров придают такое же значение, что и строительству скоростных автомагистралей в шестидесятые годы. Поэтому компьютерную сеть называют "информационной супермагистралью". Подчеркивая выгоду, которую принесет сеть всем пользователям, в компании Microsoft говорят об информации "на кончиках пальцев".



1. ПРИНЦИП ПОСТРОЕНИЯ КОМПЬЮТЕРНЫХ СЕТЕЙ

Прежде чем перейти конкретно к локальной вычислительной сети следует отметить: что такое компьютерная сеть?

Компьютерная сеть – это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.

Все многообразие компьютерных сетей можно классифицировать по группе признаков:

Территориальная распространенность;

Ведомственная принадлежность;

Скорость передачи информации;

Тип среды передачи;

По территориальной распространенности сети могут быть локальными, глобальными, и региональными. Локальные – это сети, перекрывающие территорию не более 10 м2, региональные – расположенные на территории города или области, глобальные на территории государства или группы государств, например, всемирная сеть Internet.

По принадлежности различают ведомственные и государственные сети. Ведомственные принадлежат одной организации и располагаются на ее территории. Государственные сети – сети, используемые в государственных структурах.

По скорости передачи информации компьютерные сети делятся на низко-, средне- и высокоскоростные.

По типу среды передачи разделяются на сети коаксиальные, на витой паре, оптоволоконные, с передачей информации по радиоканалам, в инфракрасном диапазоне.

Компьютеры могут соединяться кабелями, образуя различную топологию сети (звездная, шинная, кольцевая и др.).

Следует различать компьютерные сети и сети терминалов (терминальные сети). Компьютерные сети связывают компьютеры, каждый из которых может работать и автономно. Терминальные сети обычно связывают мощные компьютеры (майнфреймы), а в отдельных случаях и ПК с устройствами (терминалами), которые могут быть достаточно сложны, но вне сети их работа или невозможна, или вообще теряет смысл. Например, сеть банкоматов или касс по продажи авиабилетов. Строятся они на совершенно иных, чем компьютерные сети, принципах и даже на другой вычислительной технике.

В классификации сетей существует два основных термина: LAN и WAN.

LAN (Local Area Network) – локальные сети, имеющие замкнутую инфраструктуру до выхода на поставщиков услуг. Термин “LAN” может описывать и маленькую офисную сеть, и сеть уровня большого завода, занимающего несколько сотен гектаров. Зарубежные источники дают даже близкую оценку – около шести миль (10 км) в радиусе; использование высокоскоростных каналов.

WAN (Wide Area Network) – глобальная сеть, покрывающая большие географические регионы, включающие в себя как локальные сети, так и прочие телекоммуникационные сети и устройства. Пример WAN – сети с коммутацией пакетов (Frame Relay), через которую могут “разговаривать” между собой различные компьютерные сети.

Термин “корпоративная сеть” также используется в литературе для обозначения объединения нескольких сетей, каждая из которых может быть построена на различных технических, программных и информационных принципах.

Рассмотренные выше виды сетей являются сетями закрытого типа, доступ к ним разрешен только ограниченному кругу пользователей, для которых работа в такой сети непосредственно связана с их профессиональной деятельностью. Глобальные сети ориентированы на обслуживание любых пользователей.

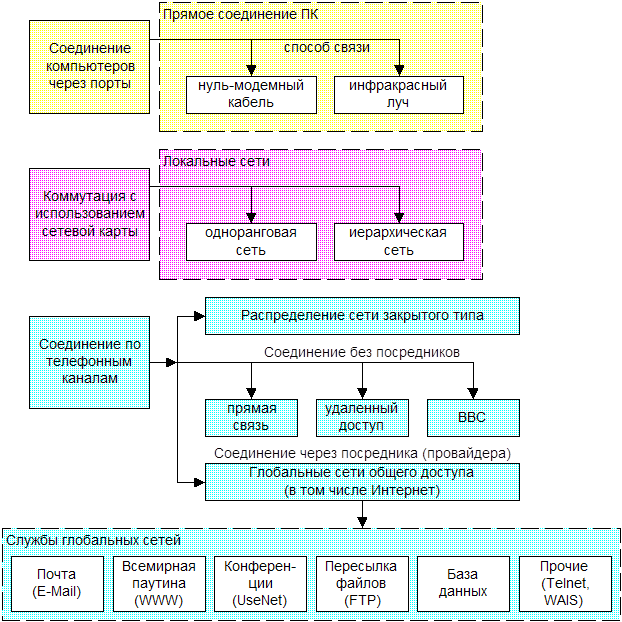

На рисунке 1, рассмотрим способы коммутации компьютеров и виды сетей.

Рисунок 1 - Способы коммутации компьютеров и виды сетей.

2. ОРГАНИЗАЦИЯ ЛОКАЛЬНОЙ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ (ЛВС)

2.1. Общие моменты при организации ЛВС

Компьютер, подключенный к сети, называется рабочей станцией (Workstation), компьютер, предоставляющий свои ресурсы - сервером, компьютер, имеющий доступ к совместно используемым ресурсам - клиентом.

Несколько компьютеров, расположенных в одном помещении или функционально выполняющих однотипную работу: бухгалтерский или плановый учет, регистрацию поступающей продукции и т.п., подключают друг к другу и объединяют в рабочую группу с тем, чтобы они могли совместно использовать различные ресурсы: программы, документы, принтеры, факс и т.п.

Рабочая группа организуется так, чтобы входящие в нее компьютеры содержали все ресурсы, необходимые для нормальной работы. Как правило, в рабочую группу, объединяющую более 10 - 15 компьютеров, включают выделенный сервер - достаточно мощный компьютер, на котором располагаются все совместно используемые каталоги и специальное программное обеспечение для управления доступом ко всей сети или ее части.

Группы серверов объединяют в домены. Пользователь домена может зарегистрироваться в сети на любой рабочей станции в этом домене и получить доступ ко всем его ресурсам. Обычно в серверных сетях все совместно используемые принтеры подключены к серверам печати.

С точки зрения организации взаимодействия компьютеров, сети делят на одноранговые (Peer-to-Peer Network) и с выделенным сервером (Dedicated Server Network). В одноранговой сети каждый компьютер выполняет равноправную роль. Однако увеличение количества компьютеров в сети и рост объема пересылаемых данных приводит к тому, что пропускная способность сети становится узким местом.

Широко распространенная операционная система Windows 95 (98), разработанная компанией Microsoft, рассчитана в первую очередь на работу в одноранговых сетях, для поддержки работы компьютера в качестве клиента других сетей.

Windows 95, как и Windows для рабочих групп, может выполнять функции сервера в сети. Обеспечена совместимость со старыми сетевыми драйверами MS-DOS и Windows З.х. Новая операционная система позволяет:

·     • совместно использовать жесткие диски, принтеры, факс-платы, организовывать одноранговые локальные вычислительные сети (ЛВС);

·     • использовать удаленный доступ и превратить офисный компьютер в вызываемый сервер;

·     • поддерживать 16-разрядные сетевые драйвера DOS.

Администратор сети может задавать общий дизайн настольной системы, определять, какие операции будут доступны для пользователей сети, и контролировать конфигурацию настольной системы.

Сеть, расположенная на сравнительно небольшой территории, называется локальной (LAN - Local Area Network). В последние годы происходит усложнение структуры ЛВС за счет создания гетерогенных сетей, объединяющих разные компьютерные платформы. Возможность проведения видеоконференций и использования мультимедиа увеличивают требования к программному обеспечению сетей. Современные серверы могут хранить большие двоичные объекты (BLOB), содержащие текстовые, графические, аудио и видеофайлы. В частности, если вам надо получить по сети базу данных отдела кадров, то технология BLOB позволит передать не только анкетные данные: фамилию, имя, отчество, год рождения, но и портреты в цифровой форме .

Две технологии использования сервера

Различают две технологии использования сервера: технологию файл-сервера и архитектуру клиент-сервер. В первой модели используется файловый сервер, на котором хранится большинство программ и данных. По требованию пользователя ему пересылаются необходимая программа и данные. Обработка информации выполняется на рабочей станции.

В системах с архитектурой клиент-сервер обмен данными осуществляется между приложением-клиентом (front-end) и приложением-сервером (back-end). Хранение данных и их обработка производится на мощном сервере, который выполняет также контроль за доступом к ресурсам и данным. Рабочая станция получает только результаты запроса. Разработчики приложений по обработке информации обычно используют эту технологию.

Использование больших по объему и сложных приложений привело к развитию многоуровневой, в первую очередь трехуровневой архитектуры с размещением данных на отдельном сервере базы данных (БД). Все обращения к базе данных идут через сервер приложений, где они объединяются. Сокращение количества обращений к БД уменьшает лицензионные отчисления за СУБД.

2.2. Классификация локальной компьютерной сети (ЛКС)

Локальные вычислительные сети (более точно будет в данной работе употребление термина “локальные компьютерные сети”,) подразделяются на два кардинально различающихся класса: одноранговые (одноуровневые или Peer to Peer) сети и иерархические (многоуровневые).

Одноранговые сети.

Одноранговая сеть представляет собой сеть равноправных компьютеров, каждый из которых имеет уникальное имя (имя компьютера) и обычно пароль для входа в него во время загрузки ОС. Имя и пароль входа назначаются владельцем ПК средствами ОС. Одноранговые сети могут быть организованы с помощью таких операционных систем, как LANtastic, Windows’3.11, Novell NetWare Lite. Указанные программы работают как с DOS, так и с Windows. Одноранговые сети могут быть организованы также на базе всех современных 32-разрядных операционных систем – Windows’95 OSR2, Windows NT Workstation версии, OS/2) и некоторых других.
