Реферат: Сравнительный анализ материнских плат
1.3 ASUS Crosshair IV Formula

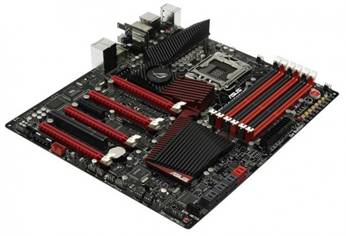

Рис.4
Компоновка материнской платы ASUS Crosshair IV Formula также вышла вполне удачной – разъемы питания и интерфейсные порты располагаются по краям платы, что удобно для подключения. Слоты оперативной памяти с нижней стороны лишены защелок, поэтому установленная в верхний слот PCIEx16 видеокарта точно не будет мешать изъятию модулей памяти.
Ко всему прочему, питание модулей оперативной памяти осуществляется от 2-фазного стабилизатора, что должно повысить стабильность и надежность системы особенно в режиме разгона. В качестве системы охлаждения чипов системной логики и стабилизатора питания используется три алюминиевых радиатора, которые объединены вместе медной тепловой трубкой. Во время тестирования система охлаждения имела вполне приемлемую температуру. Температура радиатора южного моста достигала - 40?С, а температура радиатора на северном мосте была выше - около 43°С. Одним из функциональных преимуществ ASUS Crosshair IV Formula является возможность организации ATI CrossFireX в конфигурациях x16+ x16 или x16+x8+x8. Для этого на плате установлено три слота PCIE x16, причем слоты размещены через один, чтобы можно было без проблем установить видеокарты с двуслотовой системой охлаждения. Кроме того, на материнской плате имеется слот PCIE x4, расположенный в самом низу, и два слота PCI. На базе южного моста SB850 реализовано шесть портов SATA 3.0, с возможностью организации SATA RAID 0, 1, 5 и 0+1, а также 12 портов USB 2.0, шесть из которых размещено на задней панели. За счет дополнительного контроллера JMicron JMB363 плата поддерживает еще два порта SATA 3Гб/с, один из которых выведен на интерфейсную панель.
А вот, поддержки PATA-устройств материнская плата ASUS Crosshair IV Formula не имеет, также как не имеет поддержки устаревших интерфейсов обмена данными LPT, COM и FDD. Среди установленных на материнской плате ASUS Crosshair IV Formula контроллеров можно отметить FireWire-контроллер VIA 6312N и гигабитный сетевой LAN-контроллер Marvell 8059.
2. Характеристика МП
|
ASUS M2N-X Plus |
ASUS P4P800-VM |
ASUS Crosshair IV Formula |
|
| Чипсет | nVidia nForce 430 MCP | Intel i865G | AMD 890FX /SB850 |
| Процессорный разъем | Socket AM2 plus, Socket AM2 | Socket478. | Socket AM3 |
| Поддерживаемые процессоры | Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2 (Agena, Kuma, Rana, Toliman, Windsor, Brisbane, Orleans, Lima, Sparta, Manila) | Intel Pentium 4 Willamette/Northwood/Prescott, в том числе поддерживающие технологию Hyper-Threading, Intel Celeron. | AMD AM3/AM2+/AM2; серии процессоров Phenom II /Athlon II /Phenom / Athlon /Sempron |
| Частота системной шины | 1600 ~ 2000 МГц | 400, 533 и 800 МГц | HyperTransport 3.0 поддерживающая до 5200 МТ/c |
| Количество разъемов DDR2 | 2 (для активизации 2х канального режима работы памяти, модули устанавливаются парами) | двухканальный контроллер памяти. Поддержка до 4 модулей DIMM DDR 266/333/400 МГц. | 4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб |
| Дисковая подсистема | 4 x SerialATA 3 Гб/с с поддержкой функций RAID 0, 1, 0+1, 5 и JBOD | 2 канала UDMA 33/66/100/Serial ATA 150, 1 канал FDD. |
Чипсет AMD SB850 поддерживает: 6 x SATA 6.0 Гб/с с поддержкой RAID 0, 1, 5 и 0+1Контроллер JMicron JMB363 PATA поддерживает: 1x SATA 3Гб/с порт (черный) 1x External SATA 3 Гб/c порт (SATA On-the-Go) |
| Звук |
Realtek ALC662 - 96 кГц - 5.1-канал. звук - A3D 1.0 - EAX - HRTF 3D - I3DL2 - Intel High Definition Audio (Azalia) -Microsoft DirectSound3D |
Звуковой, на базе AC’97-кодека Analog Devices AD1985 Звуковой, с возможностью воспроизведения звука формата 5.1 |
8-канальныйHigh-Definition Audio кодек SupremeFX X-Fi EAX Advanced HD 4.0 X-Fi CMSS-3D X-Fi Crystalizer Creative ALchemy |
| Сеть | Интегрированный в чипсет контроллер + интерфейс физического уровня 10/100 Мбит/сек | сетевой FastEthernet. | Гигабитный сетевой LAN-контроллер Marvell 8059 |
| Слоты расширения |
PCI3 PCI Express1 слот 16x, 2 слота 1x |
1 AGP 8x, 3 PCI. |
3 x PCI Express 2.0 x16 (двойное @ x16, тройное @x16 x8 x8) 1 x PCI Express 2.0 x4 2 x PCI |
| Охлаждение | AMD Cool-n-Quiet, ASUS Q-Fan 2 | Радиатор, куллер | Пассивная система охлаждения на тепловой трубке |
| Порты |
PS/2 мышь и клавиатура; LPT, S/PDIF типа Coaxial, 1 COM-порт; два порта USB; два порта USB и RJ-45 (Gigabit Ethernet); три аудиоразъема(Mic-In, Line-In, Front). |
1x PS/2 клавиатура, 1x PS/2 мышь, 4x USB 2.0, 1x LPT, 1x COM, 1x RJ-45 LAN, 1x коаксиальный S/PDIF-out, Line-out, Line-in, Mic-in |
1 x PS/2 порт для подключения клавиатуры 1 x оптический S/PDIF выход 6 x USB 2.0/1.1 порты 2 x USB 3.0 порты 1 x LAN (RJ45) 1 х External SATA 1 x IEEE 1394a 1 х ROG порт 6 x аудио портов (для 8 канального звука) |
| BIOS | AMI BIOS, 8 Мбит |
- 4MBit Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features - Технология Asus EZ Flash - Технология CrashFree BIOS 2 - Технология Asus MyLogo2 - Multi-languages BIOS |
16 Mb Flash ROM PnP, DMI2.0, WfM2.0, SM BIOS 2.4, ACPI 2.0a |
| Фирменные технологии |
ASUS AI Net ASUS CrashFree2 BIOS ASUS Q-Fan Technology ASUS EZ Flash ASUS MyLogo 2 ASUS AI Audio ASUS WiFi@Home |
ROG Connect GameFirst Extreme Tweaker ASUS 8+2 стабилизатор питания CPU Level Up MemOK! iROG Loadline Calibration ASUS TurboV Evo O.C Profile COP EX (Component Overheat Protection - EX) Voltiminder LED ASUS C.P.R.(CPU Parameter Recall) Turbo Unlocker Turbo Key II Core Unlocker ASUS Q-Connector ASUS Q-Shield ASUS Q-Fan 2 ASUS EZ Flash 2 ASUS CrashFree BIOS 3 ASUS MyLogo 3 |
|
| Форм-фактор | ATX 305 x 193 мм | microATX, 243x243 мм | ATX 305 x 245 мм |
