Описание кулера Golden Orb TDUFR01 для процессоров AMD (Socket A)

Этот кулер тоже сделан из алюминия, но он более мощный, поскольку его основание массивнее, а вентилятор имеет большую частоту вращения (5500RPM против 4500RPM). Как уже упоминалось, в качестве термопасты используется другой материал, с более упругой консистенцией, однако, похоже, обладающий несколько меньшей теплопроводностью, чем у кулера для Intel. Крепление к процессору сделано в виде пружинной клипсы, которая надевается на четыре крепежные ушка гнезда. Перед установкой кулера на процессор необходимо снять защитную голубую пленку с термопасты и проверить равномерность нанесения термопасты в месте контакта с процессором.

Следующая таблица содержит основные характеристики кулера TDUFR01:

На следующем графике видно, что эта модель рассеивает тепло заметно лучше, чем модель, предназначенная для процессоров Intel.

Описание методики тестирования и результаты

Для тестов использовалась системная плата ASUS A7V, которая имеет средства для изменения коэффициента умножения процессора и напряжения питания его ядра, и два процессора AMD - Duron 600MHz и Athlon 750MHz. (поставляемые сейчас процессоры AMD имеют заблокированный коэффициент умножения!) Система имела 64Mb оперативной памяти. В качестве операционной системы использовалась Windows 98SE. Измерение температуры процессора выполнялось при помощи встроенного в материнскую плату термодатчика и программы ASUS Probe версии 2.11. Для "разогрева" процессора запускался Quake II в окне 640 на 480 с максимально возможной скоростью ("TIMEDEMO 1"). Фиксация значения температуры проводилась через 30 минут после начала теста.

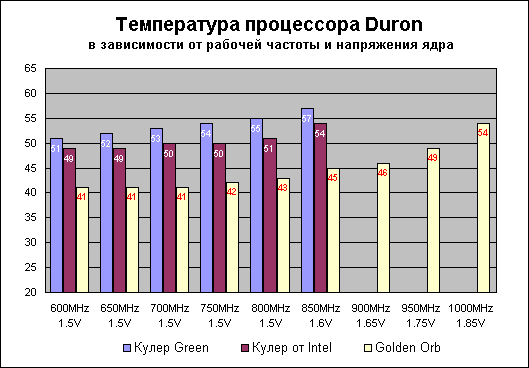

Для процессора Duron сначала проводилиось тестирование на штатной частоте 600MHz при штатном значении напряжения ядра 1.5V. Затем последовательно поднимали частоту с шагом 50MHz и на каждой частоте проводили измерение температуры по вышеописанной методике, а также запускали тест FPUmark из пакета ZD Winbench99, чтобы убедиться, что процессор "честно" выдает положенную для данной частоты производительность. Если при очередном повышении частоты система не запускалась или была нестабильна, повышали напряжение ядра процессора с шагом 0.05V до тех пор, пока система не начинала стабильно работать. Все это проделали три раза для трех разных кулеров. Результаты измерений температуры можно увидеть на следующем графике (отсутствие данных означает неработоспособность конфигурации вообще):

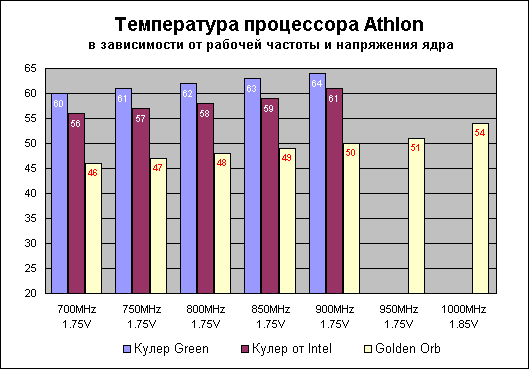

Для процессора Athlon выполнили аналогичные тесты, с той лишь разницей, что начали не со штатной частоты тестируемого процессора 750MHz, а с частоты 700MHz. Результаты таковы:

Выводы

На штатных частотах (600, 650, 700MHz) для процессора Duron можно использовать любой из рассмотренных кулеров, при этом температура находится в допустимых пределах с хорошим запасом. Для процессора Athlon весьма желательно использовать кулер Golden Orb, поскольку с другими кулерами температура процессора слишком высока (хотя никаких зависаний и других проявлений нестабильности замечено не было). В любом случае применение кулера Golden Orb предпочтительнее, поскольку создает наиболее комфортные условия для работы процессора. Что касается разгона, то здесь все очевидно - у Golden Orb просто нет конкурентов.

 Поскольку все основные производители вентиляторов выпускают модели как для процессоров Socket A (AMD), так и Socket 370 (Intel) нет смысла подробно описывать каждый из них. Результаты тестов у аналогичных моделей (как это видно на примере вентилятора Golden Orb), будут практически одинаковыми.

Основным химическим элементом, используемым при процессоров, является кремний, самый распространённый элемент на земле. Это основной элемент, из которого состоит прибрежный песок; однако в таком виде он не достаточно чист для производства микросхем.

Прежде чем использовать кремний для производства микросхем, его очищают, плавят, после чего он кристаллизируется; из этого материала делают большие цилиндрические заготовки. В настоящее время используются заготовки диаметром приблизительно 200 мм и длинной до 1000 мм, весить они могут до 40 кг.

Заготовка вставляется в цилиндр, диаметром 200 мм (текущий стандарт), часто с плоской вырезкой на одной стороне для точности позиционирования и обработки. Затем каждая заготовка разрезается алмазной пилой более чем на 1000 круговых подложек, толщиной менее миллиметра. После этого подложка полируется до тех пор, пока её поверхность не станет зеркально-гладкой.

В производстве микросхем используется процесс, называемый фотолитографией. Технология этого процесса такова: на полупроводник, служащий основой чипа, один за другим наносятся слои разных материалов; таким образом создаются транзисторы, электронные схемы и проводники (дорожки), по которым распространяются сигналы. В точках пересечения можно создать транзистор или переключатель.

Фотолитографический процесс начинается с покрытия подложки слоем полупроводника со специальным добавками, затем этот слой покрывается фоторезистивным химическим составом, а после этого изображение микросхемы проектируется на ставшую теперь светочувствительной поверхность.  В результате добавления к кремнию донорных примесей получается полупроводник. Проектор использует специальный фотошаблон (маску), который является, своего рода, картой данного конкретного слоя микросхемы. (Микросхема процессора Pentium III содержит пять слоёв; другие современные процессоры могут иметь шест и более слоёв. При разработке нового процессора потребуется спроектировать фотошаблон для каждого слоя микросхемы).

Проходя через первый фотошаблон, свет фокусируется на поверхности подложки, оставляя отпечаток изображения этого слоя. (Каждое изображение на микросхеме называется кристаллом.) Затем специальное устройство несколько перемещает подложку, а тот же фотошаблон используется для печати следующей микросхемы. После того как микросхемы будут отпечатаны на всей подложке, едкая щелочь смоет те области, где свет воздействовал на фоторезистивное вещество, оставляя отпечатки маски конкретного слоя микросхемы и межслойные соединения (соединения между слоями), а также пути прохождения сигналов. После этого на подложку  наносится другой слой полупроводника и вновь немного фоторезистивного вещества поверх него, затем используется следующий фотошаблон для  создания очередного слоя микросхемы. Таким способом слои наносятся один поверх другого до тех пор, пока не будет полностью изготовлена микросхема.

Финальная маска добавляет так называемый слой металлизации, используемый для всех транзисторов и других компонентов. В большинстве микросхем для этого слоя используют алюминий, но в последнее время стали использовать медь. Это объясняется лучшей проводимостью меди по сравнению с алюминием. Однако для повсеместного использования меди необходимо решить проблему  её коррозии.

Когда обработка круговой подложки завершается, на ней будет отпечатано максимально возможное количество микросхем. Микросхема обычно имеет форму квадрата или прямоугольника, по краям подложки остаются некоторые свободные участки, хотя производители стараются использовать каждый квадратный миллиметр поверхности.

В настоящее время стандартный размер подложки 200 мм в диаметре. Общая площадь составляет примерно 31,415 мм2 .  в процессоре Pentium II 300 МГц содержится 7.5 млн. транзисторов, для их изготовления используется 0.35-микронная технология (один микрон – миллионная доля метра). При изготовлении по этой технологии сторона квадратного кристалла равна 14,2 мм, а площадь 202 мм2. таким образом из подложки. Диаметром 200 мм  можно получить около 150 микросхем Pentium II 300 МГц.

 В последнее время наблюдается тенденция к увеличению подложки и уменьшению размера элементов на кристалле микросхемы. В названии технологии указан размер отдельно взятых элементов схем и транзисторов.

В производстве процессора Pentium III, до недавнего времени, использовалась  0.25-микронная технология, при этом площадь микросхемы равна 128 мм2, а сторона квадратного кристалла – 11,3 мм.  В настоящее время процессоры производятся по 0.18-микронной технологии и планируется переход к 0.13-микронной технологии. Это позволит практически в два раза увеличить кол-во микросхем на одной подложке.

В промышленности наблюдается тенденция к увеличению диаметра подложки: в настоящее время используются подложки диаметром 200 мм, но, скорее всего, в недалёком будущем диаметр подложки будет увеличен до 300 мм.  А если увеличится размер, значит, увеличится и количество изготавливаемых из одной подложки микросхем (порядка 675). Intel и другие ведущие производители собирались перейти к использованию подложек диаметром 300 мм уже в 2000 году.
